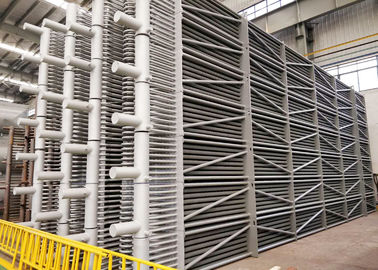

نظام التبادل الحراري المعياري لتجديد درجات الحرارة المنخفضة لصناعة الغلايات

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	HD BOILER
إصدار الشهادات:	ISO9001 , SGS , TUV , ASME , EN
رقم الموديل:	الانحناء يو

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة / مجموعات 10 طن
الأسعار:	Negotiable
تفاصيل التغليف:	التعبئة صالحة للابحار
وقت التسليم:	90 يومًا
شروط الدفع:	L / C ، T / T ، ويسترن يونيون
القدرة على العرض:	500 طن شهريا

اتصل

مفصلة وصف المنتج

اسم:	مقتصد الحرارة	التصميم:	تصميم وحدات
غرض:	استعادة الطاقة المهدورة	انتاج \|:	البخار / الماء الساخن
عملية:	تداول طبيعي	تطبيق:	نظام المرجل
تسليط الضوء:	المقتصد محطة الطاقة , المقتصد للمرجل

نظام التبادل الحراري المعياري لتجديد درجات الحرارة المنخفضة المستخدم على نطاق واسع في صناعة الغلايات

مقدمة

1	للحصول على درجة مقبولة من الكفاءة وتقليل استهلاك الوقود قدر الإمكان عن طريق إدخال المزيد من سطح استرداد الحرارة بحيث تكون درجة حرارة الغاز عند القمع منخفضة قدر الإمكان.في الأنواع المشعة ، توجد عادةً درجة حرارة أعلى بكثير للخروج من الغاز.لإجراء هذا التبادل الحراري الإضافي ، يتم استخدام الأسطح مثل المقتصدات وسخانات الهواء بشكل شائع.
2	في العديد من أنواع الغلايات المشعة ، توجد المقتصدات أيضًا مرتبة بشكل متكامل داخل وحدة الغلاية.في هذا الموقع ، تتكون من عدد من العناصر متعددة الحلقات من الأنابيب العادية المتصلة في نهاياتها برؤوس المدخل والمخرج.
3	نظرًا لوجودها في منطقة درجة حرارة الغاز الساخن ومطلوب منها أداء مهمة تبادل حراري كبيرة ، يمكن تحويل جزء من الماء الذي يتم ضخه عبرها إلى بخار.يتم ترتيب موفرات التبخير هذه بحيث يدخل الماء إلى الرأس السفلي ويترك خليط البخار والماء من الرأس العلوي إلى أسطوانة البخار حيث ينفصل البخار والماء.

وظيفة

(1) المقتصد هو نظام توليد البخار مثل المرجل.عندما يتم تفريغ غاز العادم من أسطوانة المحرك عبر صمام العادم ، فإنه يذهب إلى المرجل لتوليد البخار عن طريق تسخين الماء.

(2) بعد أن يمر هذا الغاز من خلال الموفر ، يتم تسخين درجة حرارة غاز العادم المتبقية في الموفر.يساعد على توليد البخار ، كما أنه يحسن الكفاءة ويوفر استهلاك الوقود

(3) يستخدم المقتصد الحرارة المهدرة من عادم الغلاية ، والتي من الممكن أن تضيع في الغلاف الجوي (في معظم الحالات) لتسخين مياه التغذية مسبقًا في المرجل ، مما يحسن من كفاءة الغلاية ويقلل من تكاليف الوقود.

متنوع

المقتصد المرجل فائدة

1	ينتج HDB موفرات لمراجل المرافق ، والتي تشمل الغلايات التي تعمل بالفحم أو الخشب أو الزيت أو أنواع الوقود الصلب الأخرى لإنتاج الكهرباء من بخار الغلاية عالي الضغط.
2	عادة ما توجد هذه المقتصدات في الممر الخلفي للغلاية وموجهة مع الأنابيب التي تعمل أفقيًا. يمر الماء المغذي للغلاية عبر دوائر الموفر في الاتجاه المعاكس لتدفق الغاز (يسمى التدفق المعاكس).
3	عادةً ما تُستخدم الأنابيب العارية لتقليل تلوث الرماد ، ولكن بعض الشركات المصنعة للمعدات الأصلية للغلايات تصمم اقتصاداتها بأنابيب ذات زعانف ، إما حلزونية أو ذات زعانف طويلة.
4	يمكن أن ينتج HDB عناصر اقتصادية إما بأنابيب عارية أو ذات زعانف لولبية أو طويلة الزعانف ، وإذا كنت تفضل ذلك ، أعد تصميم وحدتك إلى أحد أنواع الأنابيب الأخرى.يمكن لـ HDB أيضًا تصنيع رؤوس بديلة لجميع موفرات غلايات المرافق.

حزمة المرجل المقتصد

1	يتمتع HDB بقدرات تصنيع فريدة يستفيد منها مهندسو Optimus بشكل كامل عند تصميم اقتصاديات مصانع حامض الكبريتيك والمسخنات الفائقة.
2	غالبًا ما يسمح هذا بتكوين وحدات Optimus لتحقيق كفاءات أعلى في نقل الحرارة مما يؤدي إلى انخفاض متطلبات مساحة السطح ، وبالتالي منتج منخفض السعر.
3	يستخدم HDB قدراته في الموقع لزعنفة وثني الأنابيب ، وآلة وتصنيع الرؤوس ، وحفر صفائح الأنابيب ، وقطع وتحضير جميع مواد التغليف ، وتنفيذ جميع أجزاء الضغط ولحام الغلاف.
4	وهذا يمنح HDB مزيدًا من التحكم في تسلسل التصنيع والجدول الزمني مما ساعدنا على تحقيق سجل رائع لأداء التسليم في الوقت المحدد.

HRSG المقتصد

1	يتم تكوين المقتصدون لوحدات HRSG الحالية مع أنابيب fintub التي تتدلى عموديًا.يحتوي HDB على ملفات مقتصد ملفقة لجميع شركات HRSG OEM تقريبًا ويفهم الميزات الفريدة لكل منها.
2	في كثير من الحالات ، ترغب المرافق في ترقية اقتصاداتها من الفولاذ الكربوني العادي إلى مادة سبيكة للمساعدة في مقاومة التآكل المتسارع للتدفق (FAC) داخل الرؤوس وانحناءات الأنابيب.
3	HDB هو متجر شامل لتصنيع المقتصدات لأننا نجهز جميع المواد ونقوم بجميع أجزاء الضغط ولحام المرفقات ، من تشذيب الأنابيب ، وتصنيع الرؤوس ، وتجميع حزمة الملف.
