مكان المنشأ: | Zhangjiagang ، الصين |
اسم العلامة التجارية: | HD BOILER |
إصدار الشهادات: | ISO9001 , SGS , TUV , ASME , EN |
رقم الموديل: | لوحة الحائط المائي |
الحد الأدنى لكمية: | 10 طن |
---|---|
الأسعار: | Negotiable |
تفاصيل التغليف: | حزمة الإطار الحديد |
وقت التسليم: | 60 يوما |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض: | 800 طن / شهر |
مواد: | SA 210 A1 | شريط الزعنفة: | Q235-B |
---|---|---|---|
أنبوب القفز: | متضمن | متطلبات الاقتراب من الموت: | 100٪ PT، 100 RT، 100٪ UT |
طلاء مضاد للتآكل: | كورتيك VPCI-609 / 609S | اسم: | جدران الغشاء المائية للغلاية |
تسليط الضوء: | ألواح الجدران المائية للغلايات وأنابيب جدران مياه الغلايات,boiler water wall tubes |

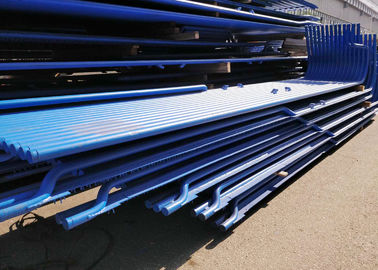

لوحة الجدار المائي مع لوحة أنبوب القفز ثني جدار غشاء الرمل GTAW
مقدمة
لوحة الجدار المائي لها أنبوب مكشوف وجدران مائية غشائية.
1 | لوحة الجدار المائي الغشائية مصنوعة من الفولاذ المسطح وبلاط الأنابيب الملحوم في الأنبوب المحكم المكون من جدار مائي. |
2 | يتكون الجدار المائي للأنبوب العاري من صف من الأنابيب الفولاذية غير الملحومة ، والهيكل هو الأبسط |
3 | جدار الماء الغشائي عبارة عن الكثير من زعانف جدار الماء المتداول الجيدة مع لحام موضعي ملحوم معًا لتكوين مزيج مختوم من سطح التسخين ، كلاهما يمكن أن يحسن من مقاومة الهواء للفرن ، ويقلل من تسرب الهواء ، ولكن أيضًا يحمي جدار الفرن ، ويقلل الوزن جدار الفرن ، تبسيط الهيكل. |
1 | جدار الماء هو السطح الحراري الرئيسي للإشعاع ، ويتم ترتيبه داخل غرفة المرجل ويواصل التبادل الحراري مباشرة مع لهب درجة الحرارة العالية.أنابيب الحمل الحراري هي السطح الحراري الحراري للغلاية ، مرتبة بين مخرج غرفة الغلاية وسطح الحرارة النهائي وتواصل التبادل الحراري مباشرة مع الأبخرة ذات درجة الحرارة العالية. |
2 | الجدار المائي وأنابيب الحمل الحراري هما السطح الحراري الرئيسي للغلاية ، وقطر الأنابيب لكل من أنابيب ستريل المرجل φ51 ~ 60mm المستخدمة عمومًا ، أيضًا حسب الطلب. |
غشاء داخل مغزل
تُستخدم ألواح الجدران المائية في الغلايات الحديثة لتقليل فقد الحرارة بسبب طبيعتها الضيقة بالغاز وتقليل تكاليف العزل.نقوم بتصنيع ألواح الجدران المائية باستخدام آلات اللحام الأوتوماتيكية ذات الزعانف للأنابيب وثني الألواح الكبيرة الأنبوبية لتحقيق الشكل المطلوب للألواح التي يمكن أن يكون لها كعب ملحوم بالرؤوس.نقوم بتزويد الألواح بفتحات غرف التفتيش المدمجة في الألواح. |
تتمثل الوظيفة الرئيسية لألواح الجدران المائية في الغلاية في امتصاص الحرارة الناتجة عن اللهب أو المداخن بدرجة حرارة عالية وتوليد البخار أو الماء الساخن في الأنابيب ، وبالتالي تقليل درجة الحرارة في الغرفة. |
طلب
1 | توفير الطاقة حماية البيئة الصين المورد غشاء الجدار المائي لغلاية CFB عبارة عن جدران غشائية مصنوعة من أنابيب ملحومة مع أو بدون شريط معدني بينهما. |
2 | تشكل هذه الجدران غلاف غرفة احتراق الفحم. |
3 | يشار إلى أنابيب جدار الماء أيضًا باسم قسم المبخر ؛تحتوي على ماء في الغالب في صورة سائلة تتبخر تدريجياً مع ارتفاعها في الغلاية. |
تخصيص
اسم | CFB غلاية الماء الساخن شهادة ISO 9001 ألواح الجدران المائية |
مادة | أنابيب الصلب |
حجم الأنبوب | φ 51-75 مم ، أو كما هو مطلوب |
اساسي | ASME |
يكتب | رصع |
مسلسل | 20 جيجا 308720 جيجا 5310 |
ادوات | معدات الإنتاج الأوتوماتيكية |
طلب | مثبتة حول غرفة احتراق الغلاية |
