مكان المنشأ: | الصين |
اسم العلامة التجارية: | HD BOILER |
إصدار الشهادات: | ISO9001 , SGS , TUV , ASME , EN |
رقم الموديل: | لوحة الحائط المائي |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | Negotiable |
تفاصيل التغليف: | التعبئة صالحة للابحار |
وقت التسليم: | 30 يوما |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض: | 500 طن / شهر |
مواد: | الكربون الصلب وسبائك والفولاذ المقاوم للصدأ | المعالجة السطحية: | رسم |
---|---|---|---|
كود HS: | 3215960855 | التعبئة والتغليف: | التعبئة الإطار الحديد |
وقود: | الفحم / الغاز / الفحم / حرارة الماء | تخصيص: | حسب الطلب |
تسليط الضوء: | ألواح الجدران المائية للغلايات وأنابيب جدران مياه الغلايات,boiler water wall tubes |

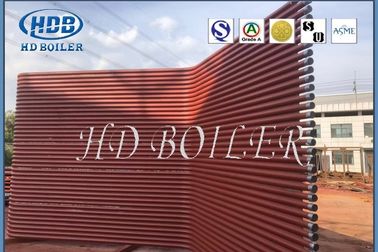

قطع غيار الغلايات مبادل حراري غير ملحوم مطلي بلوحة مائية عالية الكفاءة
وصف المنتج
عادةً ما يتم وضعها عموديًا على السطح الداخلي لجدار الفرن ، وهي تستخدم بشكل أساسي لامتصاص الحرارة المشعة من اللهب وغاز المداخن عالي الحرارة في الفرن ، وهو النوع الرئيسي لسطح التسخين التبخيري للغلاية الحديثة وأيضًا الأساسي جزء من حلقة دوران المياه في الغلاية. كمزيج من التبريد وجدار الفرن الواقي.
تم تصميم جدران تبريد المياه في الأصل ليس للتسخين ، ولكن لتبريد الفرن حتى لا يتضرر في درجات الحرارة المرتفعة. لاحقًا ، نتيجة لوظيفة التبادل الحراري الجيدة ، تم استبدال الأسطوانة تدريجياً لتصبح التدفئة الرئيسية أجزاء من المرجل.
يتم ترتيب سطح تسخين تبخيري يتكون من العديد من الأنابيب المتوازية على الجدار الداخلي لفرن الغلاية ، ويتمثل دور جدار الماء في امتصاص الحرارة المشعة لللهب ذي درجة الحرارة المرتفعة أو غاز المداخن في الفرن ، وتوليد البخار أو الماء الساخن في الفرن. الأنبوب ، يقلل من درجة حرارة جدار الفرن ، ويحمي جدار الفرن.في الغلاية ذات السعة الكبيرة ، تكون درجة حرارة اللهب عالية جدًا وشدة الإشعاع الحراري عالية جدًا ، وتحتوي الغلاية على 40 إلى 50 بالمائة أو أكثر من يمتص الحرارة بواسطة جدار الماء. باستثناء عدد قليل من الغلايات ذات السعة الصغيرة ، تستخدم غلايات أنابيب المياه الحديثة جدران تبريد المياه كسطح التسخين التبخيري الرئيسي.
تخصيص
اسم | لوحة المياه الغشائية |
مواد | الكربون الصلب والسبائك والفولاذ المقاوم للصدأ |
حجم الأنبوب | Φ38 - 76 ملم ، تخصيص |
معيار | SGS ، ISO ، ASME |
نموذج | رصع |
تطبيق | يمكن تركيبه حول غرفة احتراق الغلاية |
مزايا
1. ضمان إحكام غلق جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.
2- تحقيق التبريد الكامل بغرفة الاحتراق بالماء ، مما يساعد على منع تكون فحم الكوك في حالة الاحتراق المكثف.
3. السعة الصغيرة لتخزين الحرارة ، التسخين السريع لغرفة الاحتراق والتبريد السريع ، يمكن أن تقصر من وقت التبريد لبدء وتوقف الغلاية.
4. من المناسب استخدام جدار فرن الأنابيب ، مما يقلل بشكل كبير من حمل إطار المرجل وهو مناسب للتعليق.
5 بالمقارنة مع الأنبوب البصري ، تم تحسين قدرة الأنبوب على امتصاص الحرارة.
6. تم تحسين درجة الدمج المسبق لمكونات الغلاية ، وهو أمر مناسب ويقلل من عبء عمل التثبيت.
مراقبة الجودة
1. مساحة تصنيع 200000 متر مربع
2. 150 مهندساً
3. 600 لحام مشفر
4. 60 مفتشًا مرخصًا (مدربون NDT من المستوى الثالث)
5. تراخيص من الفئة أ لتصميم وتصنيع الغلايات
6. نظام الجودة ISO 9001: 2008
7. شهادة ASME للغلايات الكهربائية
8. ترخيص ختم ASME 'S' و 'U' و NB
