مبادلات حرارية مساعدة الغلايات لفائف السخان للمرافق / محطة توليد الكهرباء

مبادلات حرارية فائقة السخان ملحقات الغلايات للمرافق / محطة توليد الكهرباء ، الكفاءة ، معيار ASME

إدخال المنتج

السخان الفائق هو جزء من غلاية يقوم بتسخين البخار من درجة حرارة التشبع إلى درجة الحرارة الزائدة.ويسمى أيضًا سخان البخار.يمكن تقسيم السخان الفائق إلى نوع الحمل الحراري والنوع الشعاعي والنوع شبه القطري وفقًا لوضع نقل الحرارة ؛وفقًا لخصائص الهيكل ، يمكن تقسيمه إلى نوع أنبوب اعوج ونوع الشاشة ونوع الجدار ونوع الجدار.وهي مكونة من أنابيب متوازية ومشعب مدخل ومخرج.

وظيفة المنتج والميزات

HDB سخان البخار الحراري الفعال للغلايات التي تعمل بالفحم
تخصيص:
تعتبر السخانات الفائقة من أهم أجزاء الغلايات التي تعمل على تحسين الكفاءة الحرارية.عادة ما يتم تطبيق سخان البخار المشع ذو درجة الحرارة العالية في غلاية محطة توليد الطاقة عالية الضغط.


في الغلاية ، يتمثل دور السخان الفائق في تسخين البخار المشبع إلى درجة حرارة معينة من البخار المحمص لزيادة كفاءة محطة الطاقة.يعمل المكرر بشكل أساسي على تحسين كفاءة دورة محطة الطاقة الحرارية.

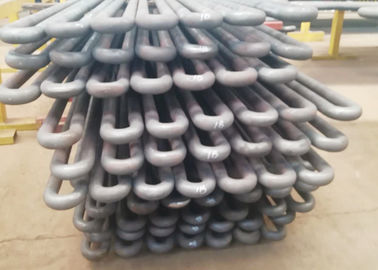

ملفات التسخين البخاري الفائق: تستخدم ملفات التسخين الفائق في الغلاية لتوليد البخار المشبع.تستخدم ملفات السخان الفائق بشكل خاص في غلايات محطة توليد الكهرباء.نقوم بتصنيع ملفات التسخين الفائقة بدرجات مختلفة من سبائك الصلب وفي أنابيب فولاذية أقل تلطيخًا مع أو بدون دعم ورأس حسب رسم العميل

التغييرات في ظروف تشغيل الغلاية ، مثل مستوى التحميل ، وتغيير الوقود ، وتغيير ظروف الاحتراق ، وما إلى ذلك ، تؤثر جميعها على درجة حرارة بخار مخرج السخان الفائق ، لذلك توجد في غلايات محطة الطاقة وسائل لضبط درجة حرارة بخار مخرج الغلاية لجعلها مستقرة عند القيمة المحددة الوسائل الشائعة المستخدمة هي:

(1) مع مخفض درجة حرارة الماء أو نوع السطح يضبط درجة حرارة البخار مباشرة ؛

(2) مع الموقد المتأرجح لتغيير درجة حرارة دخان مخرج الفرن ؛

(3) مع امتصاص الحرارة لضبط إعادة تدوير الدخان. عندما يزداد حمل الغلاية ، تزداد قيمة ارتفاع درجة حرارة مدخل ومخرج البخار من سخان التدفق ، بينما تنخفض قيمة ارتفاع درجة حرارة السخان المشع.

إذا تم دمج وتكوين سخان الحمل الحراري ، والسخان المشع ، والسخان شبه المشع بشكل صحيح ، يمكن أن تتغير درجة حرارة بخار المخرج بشكل أقل عندما تتغير ظروف الحمل والاحتراق. سيكون امتصاص الحرارة ومعدل تدفق البخار للأنابيب المتوازية في كومة التسخين الفائق مختلف في التشغيل من أجل تجنب درجات الحرارة الزائدة في الأنابيب الفردية ، يتم تقسيم السخان الفائق إلى عدة مجموعات أنابيب في غلايات كبيرة.يتم خلط البخار من كل مجموعة أنابيب مع صندوق تجميع خارج الفرن ويتم استخدام أنبوب توجيه البخار في تحويل كل مجموعة أنابيب ، وذلك لتجنب الاختلاف المفرط في درجات الحرارة بين كل أنبوب.

أنواع المنتجات:

1. السخان الفائق الإشعاعي: وهو أقدم أنواع السخانات الفائقة ويقع فوق أو خلف ضفاف أنابيب المياه لحمايتها من اللهب أو الحريق المباشر.
المعلمات التي تزيد من الحمل الحراري


أ.زيادة تدفق الوقود والهواء (تدفق غاز الاحتراق)
ب.زيادة معدل تدفق كتلة البخار


يعتمد الإشعاع بشكل أساسي على درجة حرارة اللهب.مع زيادة معدل تدفق البخار ، تصبح درجة حرارة الخروج أقل.
سخان سوبر مشع
يتم تعريضها لمصدر الحرارة مما يتطلب تحسين درجات حرارة المعدن.


يتم استخدام سخانات وأجهزة إعادة تسخين فائقة الإشعاع والحرارة للبخار بدرجة حرارة عالية.
ملحق للسخان الفائق بالبخار المشع بدرجة حرارة عالية في الغلاية


إنها مصنوعة من أنابيب تشبه الثعبان (فولاذ كربوني ، سبائك فولاذية أو فولاذ مقاوم للحرارة ، إلخ) وصناديق تجميع ومواد داعمة أخرى.تحتوي الأنابيب عمومًا على 32 أو φ38 أو φ42 أو أنواع أخرى من المواصفات ، وفقًا لاحتياجات المستخدم بشكل منفصل.


أجهزة إعادة التسخين
إنها عاقلة مثل السخانات الفائقة ولكن نظرًا لأن درجة حرارة خروجها أقل قليلاً من السخانات الفائقة وضغطها أقل بنسبة 20٪ -25٪ من السخان الفائق ، فيمكنها تحمل سبائك مادية أقل جودة.


تطبيق:
يتكون سخان البخار الفائق من ملفات أنبوبية كثيفة ويتم وضعه في المدخنة تحت درجة حرارة 450 درجة مئوية - 1000 درجة مئوية.
بالنسبة لسعة غلاية محطة توليد الكهرباء التي تزيد عن 10 ميجا باسكال ، يتم عادة استخدام سخان الصوانى والملفوف.

تفاصيل

ورشة عمل

تقدم HD Boiler أفضل منشأة في فئتها ، بما في ذلك

• مساحة التصنيع 200000 متر مربع
• 150 مهندسا
• 600 لحام مشفر
• 60 مفتشًا مرخصًا (بما في ذلك مدربي مستوى NDT)
• الصف- Aتراخيص تصميم وتصنيع الغلايات (صادرة عن إدارة الدولة للرقابة على الجودة والتفتيش)
• ISO 90001: 2008 نظام الجودة
• ASME شهادة مرجل منفعة
• ASME'S '،' U ' و ملحوظة إذن الطابع
