أجزاء الغلايات اللحام سخانات ومبادل حراري لإعادة التسخين للغلايات الصناعية CFB

قطع غيار الغلايات واللحام ومبادل حراري لإعادة التسخين للغلايات الصناعية CFB

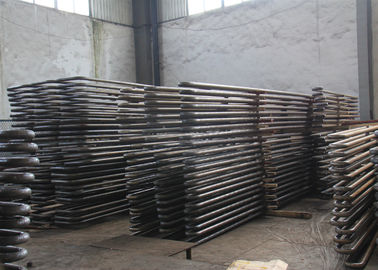

وصف المنتج من Superheater و Reheater

السخان الفائق هو جزء من غلاية يقوم بتسخين البخار من درجة حرارة التشبع إلى درجة الحرارة الزائدة.يُطلق عليه أيضًا سخان البخار ، ويمكن تقسيم السخان الفائق إلى نوع الحمل الحراري ، والنوع الشعاعي ، والنوع شبه القطري وفقًا لوضع نقل الحرارة ؛ وفقًا لخصائص الهيكل ، يمكن تقسيمه إلى نوع أنبوب اعوج ، ونوع الشاشة ، وجدار النوع والجدار ، وهي مكونة من أنابيب متوازية ومشعب مدخل ومخرج.

لا تحتوي معظم الغلايات الصناعية على سخانات فائقة لأن العديد من العمليات الصناعية والمرافق الحية تتطلب بخارًا مشبعًا فقط ، وفي محطات الطاقة والقاطرات والمراجل البحرية عادةً ما يتم تركيب السخان الفائق لتحسين الكفاءة الحرارية المتداولة لمحطة توليد الطاقة البخارية بأكملها.

يمكن أن يؤدي استخدام البخار المحمص إلى تقليل محتوى الرطوبة في بخار العادم في التوربينات البخارية ، ويعتمد ذلك على ضغط درجة حرارة البخار بالغلاية والتبخر والصلب والأداء المقاوم لدرجة الحرارة العالية ومقارنة أسعار الوقود للصلب ، بالنسبة لمرجل محطة توليد الطاقة ، فإن الغلاية بشكل عام تدور حول 450 ℃ ، 4 مليون ميجا باسكال ؛ أكثر من 10 مليون ميجا باسكال مرجل لـ 540 ~ 570 ℃. حفنة من غلايات محطة الطاقة لديها أيضًا درجة حرارة بخار عالية الحرارة (أو حتى 650 درجة مئوية).


تفاصيلمن Superheater و Reheater

• يرفع السخونة الزائدة من الكفاءة الكلية بالإضافة إلى تجنب التكثيف المفرط في المراحل الأخيرة من التوربين مما يؤدي إلى تجنب تآكل الشفرة.
• يتم استخدام حرارة غازات الاحتراق من الفرن لإزالة الرطوبة من البخار وتسخين البخار.
• تحتوي السخانات الفائقة عادةً على عدة دوائر أنبوبية بالتوازي مع واحد أو أكثر من الانحناءات الراجعة ، متصلة بين الرؤوس.
• يتم نقل الحرارة من الغازات الساخنة إلى البخار الموجود في السخان الزائد عند درجات حرارة عالية.
• لذلك يتم ترتيب القسم الرئيسي من السخان الفائق في تدفق معاكس وقسم ثانوي في تدفق متوازي لتقليل درجة حرارة إجهاد جدار الأنبوب.

اختلافاتمن Superheater و Reheater


طلبمن Superheater و Reheater

تستخدم لتسخين البخار المشبع ، يمكن أن تصل درجة حرارة البخار إلى 900 درجة مئوية.
ترقيات قدرة السخان الفائق لزيادة توليد الطاقة



المهاممن Superheater و Reheater

1 ، المسخن الفائق هو البخار المشبع المسخن إلى درجة حرارة معينة لمعدات البخار المحمص.

2. بعد تسخين البخار المشبع إلى بخار شديد السخونة ، يتم تحسين قدرة تشغيل البخار في التوربينات البخارية ، أي زيادة المحتوى الحراري المفيد للبخار في التوربينات البخارية ، وبالتالي تحسين كفاءة دورة المحرك الحراري.

3. بالإضافة إلى ذلك ، يمكن أن يؤدي استخدام البخار الساخن أيضًا إلى تقليل رطوبة عادم البخار في التوربينات البخارية ، وتجنب تآكل شفرة التوربينات البخارية ، وخلق ظروف مواتية لمزيد من تقليل ضغط عادم البخار والتشغيل الآمن للتوربينات البخارية
