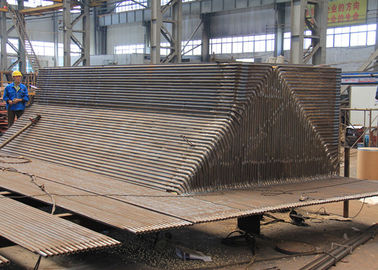

ألواح الجدران المائية ذات غشاء التبادل الحراري قطع غيار الغلايات عالية الكفاءة

ألواح الجدران المائية ذات غشاء التبادل الحراري قطع غيار الغلايات عالية الكفاءة

مقدمة المنتج

ألواح الجدران المائية هي الجزء الأساسي للتدفئة من الغلاية الصناعية ، وعادة ما تتحد مع الأنابيب ذات السبعة ، وغرفة الاحتراق الموزعة ، ويتدفق الماء أو البخار ويمتص الحرارة من حرارة اللهب من الغرفة ، وتمتص ألواح الجدران المائية حرارة الإشعاع ويتبخر وسيط العمل كما يرتفع في المرجل.

تُستخدم ألواح الجدران المائية الغشائية على نطاق واسع في محطة توليد الطاقة الصناعية لأنها مقاومة جيدة لتسرب الهواء والتبادل الحراري الفعال. تصنع HDB ألواح الجدران المائية الغشائية باستخدام آلة اللحام المغمورة لضمان جودة المنتج وتوفير المواد والطاقة.

وصف المنتج وأنواعه

ألواح الجدران المائية الغشائية عبارة عن بناء مانع لتسرب الهواء يتم دمجه بواسطة الأنابيب والزعانف ، وعادة ما يتم تثبيته على الجزء الداخلي من غرفة الغلاية ، بشكل أساسي لامتصاص حرارة الإشعاع من اللهب والغازات ذات درجة الحرارة المرتفعة. أساس سابق لحلقة دوران المياه في الغلاية ، والتي يمكن أن تبرد وتحمي جدار الفرن.

تشمل ألواح الجدران المائية الغشائية المصنوعة من HDB ثلاثة أنواع:

1.يتم لحام الأنابيب الفولاذية المسطحة والعارية إلى الخام ، وهو توفير متر وتكلفة منخفضة ، ويمكن أن تلبي جميع متطلبات الملعب المتنوعة.

2-لحام أنابيب الزعانف على التوالي ، وهذا النوع يحتاج فقط إلى مهلة قصيرة ، ويمكن تلبية تسليم المنتج السريع.

3- تم حرق الأنابيب العارية ولحامها ، وتشكلت زعانف الانترتوب عن طريق ذوبان وتعبئة أسلاك اللحام. وهي تستخدم بشكل أساسي في ألواح الجدران القصيرة.

مزايا جدار الماء الغشائي

1. لضمان عدم تسرب جدار الفرن وتقليل تسرب الهواء من غرفة الاحتراق.

2. لتحقيق التبريد الكامل بالماء لغرفة الاحتراق ، فإن جدار الماء الغشائي لملحقات الغلاية يفيد في منع فحم الكوك تحت ظروف الحرق الإضافي.

3. سعة التخزين الحرارية صغيرة ، وتسخين غرفة الاحتراق سريع والتبريد سريع أيضًا ، مما قد يقلل من وقت التبريد لبدء الغلاية ويغلق الفرن.

4. من الجيد تبني جدار مبرد بالماء مدعوم من الأعلى ويمكن أن يقلل من حمل هيكل الغلاية ، وهو ما يفيد في البروز.

5. بالمقارنة مع الأنابيب المكشوفة ، يعمل جدار الماء الغشائي على تحسين قدرة الأنابيب على امتصاص الحرارة.

6.يمكن للجدار المائي لغشاء الغلاية المباشر للمصنع تحسين درجة الدمج الأولية لأجزاء الغلاية وتقليل عبء عمل التثبيت.
