ألواح حائط مائية مخصصة للاستخدام ، جدار مائي في مرجل SGS قياسي

ألواح حائط مائية مخصصة للاستخدام ، جدار مائي في مرجل SGS قياسي

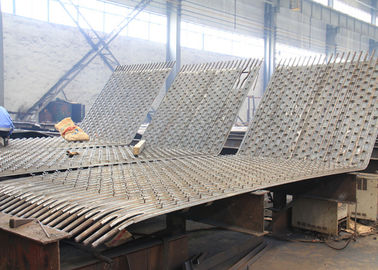

وصف المنتج من لوحة الجدار المائي

تُستخدم ألواح الجدران المائية في الغلايات الحديثة لتقليل فقد الحرارة بسبب طبيعتها الضيقة بالغاز وتقليل تكاليف العزل.نقوم بتصنيع ألواح الجدران المائية باستخدام آلات اللحام الأوتوماتيكية ذات الزعانف للأنابيب وثني الألواح الكبيرة الأنبوبية لتحقيق الشكل المطلوب للألواح التي يمكن أن يكون لها كعب ملحوم بالرؤوس.نقوم بتزويد الألواح بفتحات غرف التفتيش المدمجة في الألواح.

إدخال المنتج من لوحة الجدار المائي

الاسم الكامل لـ "أنبوب جدار الماء" ، "جدار الماء" القديم ، والمعروف أيضًا باسم "الأنبوب الصاعد". عادةً ما يتم وضعه عموديًا على الجدار الداخلي لجدار الفرن ، ويستخدم بشكل أساسي لامتصاص الحرارة المشعة المنبعثة من اللهب و غاز المداخن ذو درجة الحرارة العالية في الفرن ، وهو النوع الرئيسي لسطح التسخين التبخيري للغلايات الحديثة والمكون الأساسي لحلقة دوران المياه في الغلايات ، وله وظيفة تبريد وحماية جدار الفرن.

تم تصميم جدار الماء في الأصل ليس للتسخين ولكن لتبريد الفرن ضد درجات الحرارة المرتفعة. لاحقًا ، نظرًا لوظيفة التبادل الحراري الجيدة ، فقد استبدل الأسطوانة تدريجيًا بصفتها جزء التسخين الرئيسي في الغلاية.

سطح تسخين بالتبخير يتم ترتيبه على الجدار الداخلي لفرن الغلاية ويتكون من العديد من الأنابيب المتوازية ، وتتمثل وظيفة جدار الماء في امتصاص الحرارة المشعة لللهب ذي درجة الحرارة المرتفعة أو غاز المداخن في غرفة الفرن ، وتوليد البخار أو الماء الساخن في الأنبوب ، وتقليل درجة حرارة جدار الفرن لحماية جدار الفرن.في الغلاية ذات السعة الكبيرة ، تكون درجة حرارة اللهب في الفرن عالية جدًا ، وتكون شدة الإشعاع الحراري كبيرة جدًا من 40 إلى 50 بالمائة أو أكثر يتم امتصاص الحرارة في الغلاية بواسطة جدار الماء. باستثناء عدد قليل من الغلايات ذات السعة الصغيرة ، تستخدم غلايات أنابيب المياه الحديثة جدار تبريد الماء كسطح التسخين التبخيري الرئيسي.

تفاصيل المنتج من لوحة الحائط المائية

معلمة لوحة الجدار المائي

ميزات لوحة الجدار المائي

1. تقرير حساب القوة مع معلومات المواد التطبيقية.
2. 100٪ تقرير NDT (فحص غير مدمر) للوحة الفولاذية ، الأنبوب وقضيب اللحام.
3. 100٪ تقرير الفحص بأشعة X-ray (خط اللحام): لضمان جودة المرجل بالكامل.
4. تقرير الاختبار الهيدروليكي: ضمان ضغط العمل القياسي والسلامة

مزايا لوحة الجدار المائي

1.ضمان إحكام غلق جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.

2. تحقيق التبريد الكامل بالماء في غرفة الاحتراق ، مما يساعد على منع فحم الكوك في حالة الاحتراق المكثف.

3. قدرة تخزين حرارة منخفضة ، تسخين وتبريد سريع لغرفة الاحتراق ، والتي يمكن أن تقصر من وقت التبريد لبدء وتوقف الغلاية.

4. إنها مناسبة لاستخدام جدار فرن وضع الأنبوب ، مما يقلل بشكل كبير من حمل إطار المرجل ويسهل التعليق.

5 مقارنة مع أنبوب الضوء ، تم تحسين قدرة امتصاص الحرارة للأنبوب.

6.تحسين درجة التجميع المسبق لمكونات الغلاية ، وتسهيل وتقليل عبء العمل للتركيب.

تعريف عن الشركة

تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، Ltd (المتاجرة باسم HD Boiler) ، تنتج محطة طاقة ؛صناعي؛الحرارة المهدرةحرق النفايات؛الكتلة الحيوية.الناقل الحراري العضوي والمراجل البخارية الكهربائية.إلى جانب مجموعة شاملة من أسطح التدفئة ، تقدم HD Boiler إلى السوق خدمة فريدة بما في ذلك تصميم المرجل وتصنيعه وتركيبه وصيانته واستبدال أجزاء ضغط الغلاية.
