صديقة للبيئة أفقي تداول مميعة سرير الاحتراق عملية سهلة

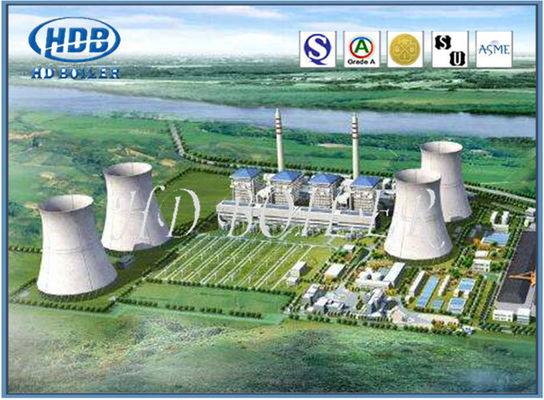

مراجل CFB ذات ضغط عالي أفقي صديقة للبيئة لمحطة توليد الكهرباء

1.ما هو CFB المرجل؟

• تعتمد غلاية الطبقة المميعة المتداولة تقنية احتراق الفحم النظيف بأعلى درجات التصنيع.
• تتبنى غلاية الطبقة المميعة المتداولة الاحتراق المميع.
• يتكون هيكلها الرئيسي من غرفة الاحتراق (منطقة المرحلة الكثيفة ومنطقة المرحلة المخففة) وفرن إعادة التدوير (بما في ذلك فاصل الغاز والصلب عالي الحرارة ونظام إعادة التدوير).بالمقارنة مع تقنية احتراق الطبقة المميعة الفقاعية ، فإن الاختلاف الأكبر هو أن سرعة الرياح العملية عالية ، مما يقوي عملية التفاعل غير المتجانسة للاحتراق وإزالة الكبريت.
• يمكن توسيع سعة المرجل إلى سعة كبيرة مقبولة لصناعة الطاقة (600 ميغاواط أو أعلى).
• حل المرجل ذو القاعدة المميعة المتداولة المشكلات الأساسية لعلم الحرارة ، والميكانيكا ، والمواد ، والتمدد ، والتآكل ، والسخونة الزائدة ، وما إلى ذلك جيدًا ، وأصبحت مشكلة هندسية.
• التقنيات المتقدمة لاستخدام الطاقة للوقود الصلب غير القابل للاشتعال مثل شوائب الفحم والصخر الزيتي والنفايات البلدية والحمأة والنفايات الأخرى.

2. ما هو تميع CFB المرجل؟

• عندما تمر الجسيمات الصلبة في السائل ، حيث تزداد سرعة السائل تدريجيًا ، تبدأ الجسيمات الصلبة في التمرين ، ويصبح الاحتكاك بين الجسيمات الصلبة كبيرًا أكثر فأكثر ، وعندما تصل السرعة إلى قيمة معينة ، فإن الاحتكاك بين الجسيمات الصلبة وجزيئاتها الجاذبية متساوية ، يمكن لكل جسيم حرية الحركة ، وأظهرت جميع الجسيمات الصلبة حالة تدفق مماثلة للظاهرة ، وتسمى هذه الظاهرة التميع.
• بالنسبة للجسيمات الصلبة ذات السائل المميع والصلب ، يتم توزيع الجسيمات بشكل موحد في الطبقة ، وهو ما يسمى "التميع السائب".
• بالنسبة للجسيمات الصلبة المميعة الغازية الصلبة ، لا يتدفق الغاز عبر الطبقة بشكل موحد ، وتنقسم الجسيمات الصلبة إلى مجموعات للحركة المضطربة ، ويختلف الفراغ الموجود في الطبقة باختلاف الموضع والوقت ، ويسمى هذا التميع "التميع العنقودي".
• تنتمي غلاية الطبقة المميعة الدائرية إلى تميع "النوع العنقودي".
• تسمى الجسيمات الصلبة (مادة السرير) والسوائل (الهواء المميع) والمعدات لإكمال عملية التميع بأسِرة مميعة.

3. ما هو هيكل CFB المرجل؟

• تعتمد الغلاية على أسطوانة واحدة ووضع الدوران الطبيعي.بشكل عام ، يتم تقسيمها إلى عمودين ، الأمامي والذيل.العمود الأمامي هو هيكل التعليق الرئيسي وهو محاط بجدار مائي غشائي.من أسفل إلى أعلى ، يكون التسلسل عبارة عن غرفة هواء أولية ، ومنطقة طور كثيفة ومنطقة طور مخفف ، ومن أعلى إلى أسفل ، يكون مداخن الذيل عبارة عن سخان عالي الحرارة ، ومسخن بدرجة حرارة منخفضة ، وموفر ، وتسخين هواء مسبق.يعتمد عمود الذيل على هيكل داعم.يتم توصيل العمودين بواسطة فاصل حلزوني عمودي ، ويتم توصيل الجزء السفلي من الفاصل بجهاز إرجاع ومبرد رماد.توجد بطانة مقاومة للتآكل داخل غرفة الاحتراق والفاصل ، وجدار فرن وضع الأنابيب للعمود الأمامي ، ولوحة الحماية المعدنية الخارجية ، وجدار الفرن الخفيف لعمود الذيل ، وكل وزن المرجل يتحمله ثمانية أعمدة فولاذية.
• يستخدم المرجل الإشعال تحت الطبقة (الزيت أو الغاز) ، والاحتراق المرحلي ، ونسبة الهواء الأولية تمثل 50-60٪ ، ودوران الرماد المتطاير معدل منخفض ، وفصل درجة الحرارة المتوسطة للرماد وتصريف الخبث جاف ، على التوالي بواسطة الخبث اللولبي المبرد بالماء المفرغ ومبرد الرماد وتفريغ دلو الرماد في مجمع الغبار.الفرن هو المفتاح لضمان الاحتراق الكامل للوقود.يتم استخدام الطبقة المضطربة لجعل معدل التميع 3.5-4.5 م / ث ، وتم تصميم المقطع العرضي المناسب للفرن.يتم وضع بطانة رقيقة (طوب عالي الألومينا) على أنبوب جدار غشاء الفرن.حتى عندما يحرق المرجل أنواعًا مختلفة من الوقود ، يمكن الحفاظ على كفاءة الاحتراق فوق 98-99٪.
• تبلغ درجة حرارة غاز المداخن الداخل لفاصل درجة الحرارة العالية حوالي 800 درجة مئوية. القطر الداخلي للفاصل الحلزوني أصغر والهيكل مبسط.مطلوب فقط بطانة رقيقة مقاومة للتآكل (لبنة نيتريد السيليكون) في الإعصار.عمر الخدمة أطول.معدل الدوران حوالي 10-20.
• يتكون نظام نقل الرماد المتداول بشكل أساسي من أنبوب الإرجاع وجهاز الإرجاع وأنبوب الفائض ومبرد الرماد.
• عملية تعديل نظام التحكم في درجة حرارة السرير تتم بشكل تلقائي.في نطاق الحمل الكامل ، يتم الحفاظ على قيمة ثابتة لدرجة حرارة طبقة الطور الكثيفة بين 850 و 950 درجة مئوية ، وهي درجة الحرارة المثلى لإزالة الكبريت.عندما لا يتم تشغيل التحكم الآلي ، يمكن الحفاظ على درجة حرارة السرير الثابتة يدويًا.
• تعتبر حماية البيئة وتوفير الطاقة من أهم الاعتبارات في التنمية طويلة المدى لمختلف البلدان.يتم تطوير غلايات الطبقة المميعة المتداولة على أساس هذه النقطة.لقد جذبت الموثوقية العالية ، والاستقرار العالي ، ومعدل الاستخدام العالي ، وأفضل خصائص حماية البيئة ، والقدرة على التكيف مع الوقود ، خاصة بالنسبة للوقود الأقل جودة ، المزيد والمزيد من الاهتمام وهي مناسبة تمامًا للظروف الوطنية للصين ومزايا التنمية.

4.ما هي فوائد CFB Boiler؟

أكبر مرونة في استهلاك الوقود
• أفضل حل شامل لأنواع الوقود عالية الرطوبة.
• القدرة على حرق الوقود الذي يحتوي على كميات متوسطة المستوى من القلويات.
• بارع في احتراق الوقود من محتويات رطوبة منخفضة للغاية إلى عالية الجودة.

كفاءات أعلى
• أقل كمية أكسجين زائدة مطلوبة للاحتراق الكامل.
• أدنى نسبة كربون غير محترق.

أعلى النواتج المسموح بها
• أعلى ضغط.
• أعلى درجة حرارة.
• تدفق البخار (حتى 1،000،000 PPH).

5. بعض المعلمات

6.لماذا تختار CFB Boiler؟

• 1100 موظف ، 400.000 بأصول ثابتة تصل إلى 110.000.000 دولار أمريكي ، 34 عامًا من الخبرة ، ISO9001 ، SO3834 ، EN12952 معتمد ، طريق سريع 150 كم إلى شنغهايوطريق الولاية بطول 60 كم إلى Suzhou أو Wuxi ، هذه هي الطريقة التي نحافظ بها على الجودة العالية والعروض التنافسية للعملاء ذوي القيمة العالمية.
• منتجاتنا الرئيسية تغطي غلاية المرافق ، غلايات HRSG ، التي تعمل بالفحم ، تعمل بالزيت (الغاز) ، غلايات البخار / الماء الساخن التي تعمل بالفحم والماء ، والمراجل العضوية الحاملة للحرارة ، وما إلى ذلك ، وقطع غيار الغلايات (المقتصد ، الزعانف أنبوب ، رأس ، أسطوانة بخار ، سخان فائق ، لوح حائط مائي ، مسخن هواء ، فاصل إعصار ، وما إلى ذلك ، والتي تستخدم على نطاق واسع في توليد الطاقة ، وإمدادات الحرارة ، والهندسة الكيميائية ، والمنسوجات ، والأغذية ، والورق ، وبناء الطرق ، والبلاستيك ، والمطاط ، والخشب الصناعات العاملة.
