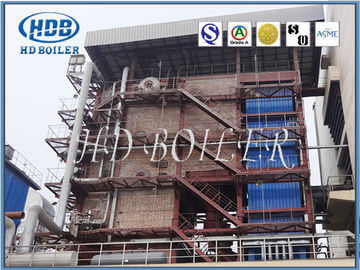

غلايات صناعية مطلية بالضغط العالي ومولدات بخار استرداد الحرارة

إدخال HRSG

• يتكون HRSG من برميل المرجل ، وغطاء الدخان المتنقل ، ومداخن قسم فم الفرن ، ومداخن مائل من قسم واحد ، ومداخن مائل من قسمين ، ومداخن نهاية قسم واحد ، ومداخن نهاية قسمين ، وأنبوب تغذية (أنبوب تغذية) ، وفوهة أكسجين ، وجهاز ختم النيتروجين و سدادة إحكام النيتروجين ، فتحة التفتيش ، جهاز الضغط التفاضلي ، دعم وشماعات المداخن.
• تنقسم غلاية HRSG إلى ست حلقات دائرية ، كل حلقة دائرية تتكون من أنبوب لأسفل وأنبوب علوي ، كل قسم من مياه تغذية المداخن من أنبوب الغلاية عبر الأنبوب السفلي إلى صندوق التجميع السفلي لكل مدخنة في كل سطح تسخين ، الماء من خلال سطح التسخين لإنتاج البخار في صندوق تجميع المدخل ، ثم عن طريق الأنبوب الصاعد في الوعاء. جميع الحواف متصلة بالفلنجات

ميزات HRSG

معلمات HRSG

عملية عمل HRSG

• ينتج عن احتراق زيت الوقود والغاز والفحم غاز مداخن عالي الحرارة لإطلاق الحرارة.يدخل غاز المداخن ذو درجة الحرارة المرتفعة إلى غرفة الفرن أولاً ، ثم يدخل جهاز استرداد الحرارة المفقودة في صندوق الدخان الأمامي ، ثم يدخل أنبوب الألعاب النارية ، وأخيراً يدخل جهاز استرداد الحرارة المفقودة في أنبوب المداخن لصندوق الدخان الخلفي.
• يتحول غاز المداخن ذو درجة الحرارة المرتفعة إلى غاز مداخن منخفض الحرارة ويتم تصريفه في الغلاف الجوي من خلال المدخنة. نظرًا لأن غلاية الحرارة المهدرة تعمل على تحسين معدل استخدام الحرارة المنبعثة من احتراق الوقود ، فإن هذا النوع من الغلايات موفر للغاية للطاقة .

معلومات حول HDB

1. شركة Hua Dong Boiler Co. ، Ltd. هي شركة ذات تقنية عالية متخصصة في تصنيع الغلايات.تأسست في أوائل عام 1985 ، ولديها قاعدتان للتصنيع ، وتغطي هذه الشركة 400.000 بأصول ثابتة تصل إلى 110.000.000 دولار أمريكي.يوجد 1100 موظف من بينهم 150 تقنيًا و 600 عامل لحام مشفر.
2. تحمل Hua Dong تراخيص التصنيع للغلايات من الدرجة A وأوعية الضغط من الدرجة A1 و A2 الصادرة عن الإدارة العامة الصينية لمراقبة الجودة والتفتيش والحجر الصحي ؛كما أنها تحمل طوابع "S" و "U" "NB" الصادرة عن الجمعية الأمريكية للمهندسين الميكانيكيين.في غضون ذلك ، حصلت هذه الشركة على شهادة نظام إدارة الجودة ISO9001 ، SO3834 ، EN12952.
