مولد نظام استرداد الحرارة المتين يدور بشكل طبيعي الضغط العالي

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	HDB
إصدار الشهادات:	ASME, SGS, EN, CE, ISO9001
رقم الموديل:	مولد البخار لاستعادة الحرارة HRSG

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
تفاصيل التغليف:	التعبئة صالحة للابحار
وقت التسليم:	30 ~ 50 يوم
شروط الدفع:	L / C ، T / T ، ويسترن يونيون
القدرة على العرض:	500 طن شهريا

اتصل

مفصلة وصف المنتج

الأسعار:	Negotiable	اكتب:	تداول طبيعي
الضغط:	ضغط مرتفع	شرط:	جديد
وزن:	حسب الطلب	المعالجة السطحية:	رسم
تسليط الضوء:	غلايات استرداد الحرارة المفقودة والمراجل الصناعية ومولدات البخار لاستعادة الحرارة , industrial boilers and heat recovery steam generators

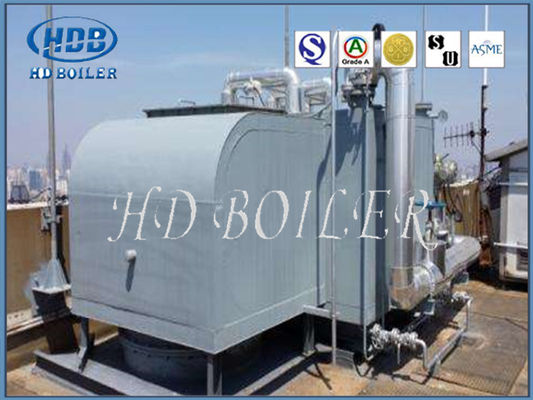

مولد بخار استرداد الحرارة HRSG عالي الضغط منتشر بشكل طبيعي للصناعة

إنتاج HRSG

يتم تقليل تكاليف الموقع وتكاليف الاستثمار بشكل كبير بسبب شكل التجميع المضغوط للغلاية.تستخدم أنابيب المياه الجانبية اليمنى واليسرى في الغلاية بنية جدار غشاء ، والتي يمكن أن تعمل في ظروف pessre الإيجابية بصريًا.يحتوي جدار الفرن أيضًا على درع خارجي ، مناسب لوضعه في الخارج.
يعتبر نقل الحرارة ممتازًا ، نظرًا لاستخدام السخان المسبق للهواء بأنابيب الحرارة المتقدمة.بالإضافة إلى حجمها الصغير ، مما يخلق بصمة أصغر.في المقدمة ، يوجد صندوق دخان مقاوم للانفجار ، مما يوفر أمانًا محسّنًا وصلاحية لتشغيل الغلاية.

ميزات HRSG

يتم نقل غاز المداخن عالي الحرارة المنبعث من احتراق الفحم إلى مدخل غلاية حرارة النفايات عبر المداخن ، ثم يتدفق عبر السخان والمبخر والموفر.أخيرًا ، يتم تصريفه في الغلاف الجوي من خلال المدخنة.تتراوح درجة حرارة غاز المداخن بشكل عام بين 150 و 180 درجة مئوية ، ويتم استخدام الحرارة المنبعثة من درجة حرارة غاز المداخن من درجة حرارة عالية إلى درجة حرارة غاز المداخن لصنع بخار الماء.يدخل ماء تغذية الغلاية أولاً إلى الموفر ، ويمتص الماء الحرارة في الموفر ويسخن إلى درجة حرارة مشبعة أقل قليلاً من ضغط الأسطوانة ويدخل الأسطوانة.بعد أن يتم خلط الماء الداخل إلى الأسطوانة مع الماء المشبع في الأسطوانة ، فإنه يدخل المبخر على طول الواصل السفلي أسفل الأسطوانة لامتصاص الحرارة والبدء في إنتاج البخار.عادة ما يتحول جزء فقط من الماء إلى بخار ، لذلك يتدفق خليط بخار الماء في المبخر.يترك خليط بخار الماء المبخر ويدخل إلى الأسطوانة العلوية من خلال جهاز فصل البخار عن الماء.يسقط الماء في الفضاء المائي للحلة ويدخل في الأنبوب الهابط لامتصاص الحرارة وإنتاج البخار.يدخل البخار إلى السخان الفائق من الجزء العلوي من الأسطوانة ويمتص الحرارة لتغيير البخار المشبع إلى بخار شديد السخونة.وفقًا للمراحل الثلاث لعملية إنتاج البخار ، هناك ثلاثة أسطح تسخين ، وهي الموفر ، والمبخر ، والمسخن الفائق.إذا لم تكن هناك حاجة إلى بخار شديد السخونة ، فستكون هناك حاجة فقط إلى البخار المشبع ، ولا يمكن تركيب السخان الفائق.عندما يكون هناك إعادة تسخين بالبخار ، يمكن إضافة جهاز إعادة التسخين.

مواصفات HRSG

الوضع	الأبعاد (م)
Q6.41000-2-1.25
س 33 / 550-6-1.25	8.08x2.853.7
QC55 / 530-8-1.0	7x3x5.5
Q50 / 700-14-1.25 / 350	16x37.5
(FGP320-1.25 / 320	8.8x6.77x9.7
Q50 / 954-20-1.6	9.77 × 7.52 × 6.73
Q121.5 / 860-37.8-4.25 / 343
QC16 / 850-5-1.6 / 250	7x3.5x4.5
QC36 / 650-8-1.25	10xB.5x31

مبدأ عمل HRSG

يتم حرق الوقود والغاز والفحم لإنتاج غاز مداخن عالي الحرارة لإطلاق الحرارة.يدخل غاز المداخن ذو درجة الحرارة العالية إلى الفرن أولاً ، ثم يدخل إلى جهاز استرداد الحرارة المفقودة لصندوق الدخان الأمامي ، ثم يدخل أنبوب الألعاب النارية ، وأخيراً يدخل في جهاز استرداد الحرارة المفقودة لقناة مداخن صندوق الدخان الخلفي.يتحول غاز المداخن عالي الحرارة إلى غاز مداخن منخفض الحرارة ويتم تصريفه في الغلاف الجوي من خلال المدخنة.نظرًا لأن غلاية الحرارة المهدرة تعمل على تحسين معدل استخدام الحرارة المنبعثة من احتراق الوقود ، فهي موفرة للطاقة بشكل كبير.

معلمات HRSG

قدرة خط إنتاج الأسمنت طن / د		1000	2500	5000	10000
تدفق مدخل المرجل نانومتر³/ ح	فرن (أمامي)	60000	88000	243000	472000
تدفق مدخل المرجل نانومتر³/ ح	فرن (ذيل)	76000	170000	328000	612000
درجة حرارة غاز مدخل الغلاية ℃	فرن (أمامي)	370	360	380	390
درجة حرارة غاز مدخل الغلاية ℃	فرن (ذيل)	360	320 ~ 360	330	330
معدل التبخر t / h	فرن (أمامي)	5.8	7.25	24	50
معدل التبخر t / h	فرن (ذيل)	7.5	10 ~ 15.8	20 ~ 24.6	35.5
تصنيف ضغط البخار Mpa	فرن (أمامي)	1.25	1.25	1.25	1.25
تصنيف ضغط البخار Mpa	فرن (ذيل)	1.25	1.25	1.25	1.25
درجة حرارة البخار المقدرة ℃	فرن (أمامي)	340	330	350	360
درجة حرارة البخار المقدرة ℃	فرن (ذيل)	340	300 ~ 340	310	310
هيكل المرجل	فرن (أمامي)	رأسي	رأسي	رأسي	رأسي
هيكل المرجل	فرن (ذيل)	رأسي	الرأسي والأفقي	الرأسي والأفقي	عمودي
