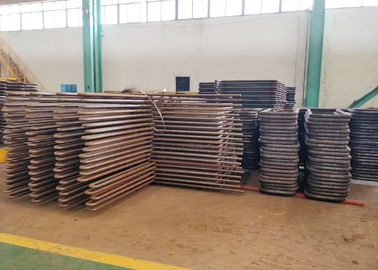

سخان فولاذي مقاوم للحرارة ومسخن كأجزاء مرجل للطاقة

سخان فولاذي مقاوم للحرارة ومسخن كأجزاء مرجل للطاقة

ما هو Superheater و Reheater

إن جهاز إعادة التسخين هو في الأساس نوع من سخانات البخار التي تعيد تسخين البخار منخفض الضغط ويصل إلى درجة حرارة معينة.تعمل وظيفة إعادة التسخين على تحسين الكفاءة الحرارية لدورة محطة توليد الطاقة ، وتتحكم في درجة حرارة البخار لشفرة المرحلة الأخيرة من التوربينات البخارية ضمن النطاق المسموح به.جهاز إعادة التسخين عبارة عن سخان في غلاية يقوم بتسخين البخار من التوربينات البخارية إلى بخار شديد السخونة.هناك وظيفتان لإعادة التسخين: الأولى هي تقليل رطوبة بخار الماء ، مما يساعد على حماية شفرات التوربينات البخارية ؛والآخر هو تحسين الكفاءة الداخلية النسبية والمطلقة للتوربينات البخارية.

التسخين الفائق هو جزء من الغلاية يعمل على زيادة تسخين البخار من درجة حرارة التشبع إلى درجة الحرارة شديدة السخونة ، والمعروفة أيضًا باسم سخان البخار.يمكن تقسيم السخان الفائق إلى نوع الحمل الحراري ونوع الإشعاع ونوع شبه الإشعاع وفقًا لوضع نقل الحرارة ونوع الأنبوب على شكل ثعبان ونوع الشاشة ونوع الجدار ونوع العلبة وفقًا للخصائص الهيكلية.وهي تتألف من عدة مواسير ورؤوس متوازية للاستيراد والتصدير.
معظم الغلايات الصناعية غير مجهزة بسخانات فائقة ، لأن العديد من عمليات الإنتاج الصناعي والمرافق المعيشية لا تتطلب سوى البخار المشبع.في محطات توليد الطاقة والقاطرات والغلايات البحرية ، عادةً ما يتم تثبيت سخانات فائقة لتحسين الكفاءة الحرارية المتداولة لمحطة الطاقة البخارية بأكملها.

ما هي ميزات Superheater و Reheater؟

عادة ما يكون القطر الخارجي للأنبوب 30-60 مم.المسخن الحراري هو الأكثر استخدامًا ، باستخدام أنبوب على شكل ثعبان.يحتوي على مجموعة أنابيب كثيفة نسبيًا ، مرتبة في درجة حرارة غاز المداخن 450-1000 درجة مئوية ، ويتم تنظيفها أفقيًا وعموديًا بواسطة غاز المداخن.يقوم غاز المداخن بشكل أساسي بتوصيل الحرارة إلى الأنبوب ، ويمتص بعض الإشعاع الحرارة.يتكون سخان الغربلة من ألواح متعددة الأنابيب ، مرتبة في الجزء العلوي من الفرن أو عند المخرج.إنه ينتمي إلى التسخين الإشعاعي أو شبه الإشعاعي.يمتص الأول حرارة إشعاع لهب الفرن ، بينما يمتص الأخير جزءًا من حرارة الحمل الحراري.في غلايات محطة توليد الطاقة التي تزيد عن 10 ميجا باسكال ، عادة ما يتم استخدام كل من سخانات الشاشة وأنبوب السربنتين لزيادة امتصاص الحرارة.إن سخان الحائط المطبق على الجدار الداخلي للفرن هو سخان الإشعاع ، والذي نادرًا ما يستخدم.يتم استخدام التسخين المحاط بالجدار لتشكيل الجزء العلوي من الفرن وجدار مجرى الاحتراق الحراري في غلاية محطة توليد الطاقة ذات السعة الكبيرة.جدار الفرن المصباح مصنوع من مادة عازلة.تُظهر الصورة ترتيب العديد من السخانات الفائقة.يمكن للغلايات الصناعية ذات السعة الصغيرة المجهزة بسخانات فائقة أن تلبي المتطلبات بشكل عام فقط باستخدام سخانات الحمل الحراري للأنابيب أحادية المرحلة.

ما هي الاختلافات بين Superheater و Reheater؟

ما هي معلمات Superheater و Reheater؟
