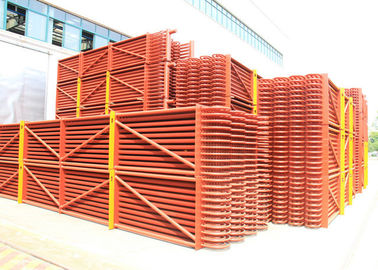

الهيكل العمودي الصلب البخار المراجل المقتصد لغلايات الفحم المسحوق

الهيكل العمودي الصلب البخار المراجل المقتصد لغلايات الفحم المسحوق

    • Steel Vertical Structure Steam Boiler Economizer For Pulverized Coal Boilers
    • Steel Vertical Structure Steam Boiler Economizer For Pulverized Coal Boilers
    • Steel Vertical Structure Steam Boiler Economizer For Pulverized Coal Boilers
    • Steel Vertical Structure Steam Boiler Economizer For Pulverized Coal Boilers
  • Steel Vertical Structure Steam Boiler Economizer For Pulverized Coal Boilers

    تفاصيل المنتج:

    مكان المنشأ: جيانغسو، الصين
    اسم العلامة التجارية: HD Boiler
    إصدار الشهادات: ASME, EN, SGS, ISO9001
    رقم الموديل: المقتصد المرجل

    شروط الدفع والشحن:

    الحد الأدنى لكمية: 1 مجموعة
    تفاصيل التغليف: التعبئة صالحة للإبحار
    وقت التسليم: 30 يوما
    ﺎﺘﺼﻟ ﺍﻶﻧ
    مفصلة وصف المنتج
    تطبيق: غلاية محطة توليد الكهرباء ، نظام بولير مواد: Warning: preg_replace_callback(): Requires argument 2, 'cleanGoogleLink', to be a valid callback in
    الوقود: coal-fired اسم: الحرارة المقتصد
    بناء: أفقي ميناء: شانغهاي

    غلاية الصلب المقتصد مع الكفاءة الحرارية العالية لمحطة توليد الكهرباء والصناعة

    ملخص

    هناك ثلاث مراحل من الماء المغذي في الغلاية التي يتم تسخينها إلى بخار شديد السخونة: تسخين الماء المسبق ، التبخر ، التسخين الزائد. يتم الانتهاء من المراحل الثلاث على ثلاثة أسطح تسخين مختلفة. يتكون بخار الغلايات ودائرة المياه من ثلاثة أسطح تسخين مختلفة بالإضافة إلى أنابيب التوصيل الخاصة بها. واحد من مقتصدات المرجل ، ومن المناسب المعدات للتسخين المسبق لمياه التغذية. وبالتالي ، فهو سطح التسخين مع أدنى درجة حرارة لسائل عمل الغلاية في بخار الغلاية ودائرة المياه. مائع العمل الذي يمر عبر هذا الجهاز هو ماء أحادي الطور (مميّز غير مغلي).


    مبدأ العمل


    غلاية اقتصادية هي نوع من المبادلات الحرارية لتسخين مياه التغذية باستخدام حرارة غاز الاحتراق. غازات المداخن الصادرة من الأنبوب الخارجي صعودًا وهبوطًا عبر التدفق عبر غسل حزمة الأنبوب ، ويمرر الحرارة إلى جدار الأنبوب. يتدفق الماء من الأسفل إلى الأعلى ، ويمتص الحرارة من جدار الأنبوب ، وتكون درجة حرارته مرتفعة. بهذه الطريقة لا يمكن فقط نقل الحرارة في الاتجاه المعاكس لتوفير استهلاك المعادن ، ولكنه أيضًا جيد لتدفق الماء / البخار والعادم وكذلك تقليل التآكل. واحد آخر ، هذه الطريقة تعمل بشكل جيد لتنظيف الغبار.


    المهام


    أصل استخدام الاقتصاديين هو تسخين مياه التغذية باستخدام حرارة المبخر لغازات المداخن وذلك لتقليل درجة حرارة العادم وزيادة كفاءة الغلاية ، وتوفير استهلاك الوقود ، وهو ما يتم تسمية المقتصد. في حالة استخدام اقتصاديات الغلايات ، يتم تسخين مياه التغذية بالفعل هنا قبل الوصول إلى سطح تسخين التبخر ، وبالتالي فإن الحرارة التي يتم امتصاصها على سطح تسخين التبخر وكذلك منطقة التسخين تنخفض بالتأكيد. يتم وضع اقتصادات المرجل في التيار المعاكس. متوسط ​​درجة حرارة السائل العامل أقل من درجة حرارة الماء المشبعة ، وتطبيق التدفق الإلزامي لتهيئة الظروف لتطبيق الجدار الرقيق والأنابيب ذات القطر الصغير. الهيكل كله هو أيضا ضيق جدا. لذلك ، يكون الفرق في درجة حرارة نقل الحرارة و كفاءة نقل الحرارة أعلى من حزمة أنبوب التبخر الحراري الذي له نفس نطاق درجة حرارة الدخان. إن اقتصادات الغلايات لاستبدال حزم أنابيب التبخر الحراري يمكن أن تقلل من استهلاك المعادن بنسبة كبيرة. علاوة على ذلك ، تأتي مياه التغذية الساخنة إلى أسطوانة البخار ، وبهذه الطريقة يمكن أن تقلل اختلاف درجة الحرارة بين الماء وجدار الأسطوانة البخارية ، وفي النهاية تقلل من الإجهاد الحراري لأسطوانة البخار. للأسباب المذكورة أعلاه ، فإن المقتصد الآن هو الأجزاء القشرية للغلايات. حتى نتمكن من فصل وظائف الاقتصاديين على النحو التالي:


    1. توفير الوقود: يتم وضع الاقتصاديين في الجزء الخلفي من الغلايات. بهذه الطريقة يمكن أن تقلل من درجات حرارة الدخان والغاز ، وبالتالي توفير الوقود.


    2. تحسين ظروف عمل براميل البخار: بسبب الاقتصاديين ، تزداد درجة حرارة ماء التغذية عند دخول براميل البخار. إنه يقلل فرق درجة الحرارة بين ماء التغذية وجدار الأسطوانة البخارية بالإضافة إلى الضغط الحراري لأسطوانة البخار ، بحيث يحسن ظروف عمل البراميل البخارية ويزيد من عمر الخدمة.


    3. تقليل تكلفة تصنيع المرجل: لتسخين مياه التغذية في اقتصادات المرجل. إن استخدام قطع الغيار ذات درجات الحرارة المنخفضة كمصدرين للغلايات لاستبدال بعض ألواح الجدران المائية ذات درجة الحرارة المرتفعة الثمن يقلل من تكلفة تصنيع الغلايات.


    أنواع


    إذا حسب المواد ، يمكن تقسيم الاقتصاديين إلى اقتصاديات أنابيب الصلب و اقتصاديات الحديد. في الوقت الحاضر ، تستخدم معظم الغلايات الكبيرة والمتوسطة الحجم على نطاق واسع اقتصاديات مصنوعة من أنابيب الصلب ، لأنها تتمتع بقوة عالية وقدرة عمل موثوق بها ، وقادرة على تحمل التأثيرات ، وفي الوقت نفسه تتمتع بأداء جيد لنقل الحرارة ، وهيكل صغير وتكلفة منخفضة. إحدى نقاط الضعف هي مقاومة التآكل السيئة ، ولكن الآن يتم معالجة مياه تغذية الغلايات الحديثة بدقة ، وبالتالي يتم حل المشكلة تقريبًا.


    إذا طبقًا لتمديد تسخين مائع العمل ، فيمكن تقسيم الاقتصاديين إلى أنواع غير غليان وغليان.


    1. اقتصاديات الغليان: درجة حرارة الماء الخارج لا يمكن أن تصل فقط إلى درجة حرارة التشحم ، ولكن يمكن أيضًا أن تجعل بعض الماء يتبخر ، وتكون النسبة حوالي 10-15 ٪ من إجمالي مياه التغذية ، وليس أكثر من 20 ٪ في حالة حدوث الكثير من مقاومة التدفق لسائل العمل.


    2. اقتصاديات غير الغليان: درجة حرارة المخرج أقل من 20-25 درجة من درجة الغليان تحت الضغط المحدد.


    تستخدم معظم الغلايات ذات الضغط المتوسط ​​اقتصاديات الغليان. وذلك لأن الحرارة الكامنة لتبخر المياه في الغلايات ذات الضغط المتوسط ​​مرتفعة ، وحرارة الماء الساخن ضئيلة. وبالتالي ، من الضروري إرسال بعض الماء ليتم تبخيره في موفر الغلايات لمنع الاندماج غير المستقر في المواقد ومنع زيادة استهلاك المعدن في أسطح التسخين كمحمصات سوبر بسبب انخفاض درجة حرارة غاز المداخن الخارجة جدًا. بالإضافة إلى ذلك ، يمكن أن يساعد في لعب دور الاقتصاديين.


    تستخدم المراجل ذات الضغط العالي في الغالب اقتصاديات من النوع غير المغلي. وذلك لأنه عندما يكون الضغط أعلى ، تنخفض الحرارة الكامنة للتبخر ، بينما تزداد حرارة الماء الساخن أكثر ، لذلك من الضروري إرسال بعض الماء لتسخينه في ألواح الجدران المائية لمنع الخبث على أسطح التسخين لمنافذ الفرن والفرن داخل بسبب ارتفاع درجات الحرارة للغاية في الأفران وغاز المداخن المخرج. لذلك عادة ما تستخدم المراجل ذات الضغط العالي للغاية مقتصدات من النوع غير المغلي.


    العامل الرئيسي للنظر في أي نوع من الاقتصاديين هو المعلمات المرجل. عندما تختلف معلمات المرجل ، فإن نسبة امتصاص الحرارة اللازمة في ثلاث مراحل لتسخين مائع العمل تحدث فروقًا. لذا فإن الترتيبات المقابلة لثلاثة أسطح تسخين تحتاج إلى التغيير أيضًا. بالنسبة للوحدات الكبيرة ذات المعلمات العالية ، يكون امتصاص الحرارة التبخرية أقل ، في حين أن امتصاص الحرارة للماء عن طريق التسخين ، وامتصاص الحرارة للبخار عن طريق التسخين الفائق ، وامتصاص الحرارة عن طريق إعادة التسخين كبير جدًا. وبالتالي ، فإن الاقتصاديات من النوع غير المغلي هي النوع الرئيسي لمراجل وحدة الضغط الفائق.

    مواصفات

    وصف المقتصد المرجل
    مواد سبائك الصلب ، الكربون الصلب ، SA210C ، SA213T22 ، إلخ.
    معيار المواد ASTM ، EN أو ISO الخ
    البعد التخصيص
    وزن

    الحد الأدنى: 10 طن

    الحد الأقصى: 1000 طن

    عملية الصهر: EF + LF + VD
    معالجة مادة ← سبيكة ← درفلة على الساخن / على البارد ← معالجة حرارية (تطبيع + تلطيف) ← معاينة ← تشكيل بالقطع ← UT ← معالجة حرارية ثانوية ← تصنيع ميكانيكي ← تفتيش
    معيار UT ASTM A388 أو EN10228 ، إلخ

    مراقبة الجودة

    1. اختبار تأثير وتقرير حساب القوة مع معلومات المواد المطبقة.

    2. 100 ٪ NDT (التفتيش غير المدمرة) تقرير من لوحة الصلب والأنبوب والقطب

    3. تقرير فحص اختبار الأشعة السينية ، والأشعة السينية واختراق السائل (خط اللحام): لضمان جودة المرجل بأكمله

    4. تقرير الاختبار الهيدروليكي: ضمان ضغط العمل والسلامة القياسية
