تعتبر السخانات الفائقة أحد أهم أجزاء الغلاية التي تعمل على تحسين كفاءة التبادل الحراري.

في الغلاية ، يتمثل دور جهاز التسخين الفائق في تسخين البخار المشبع إلى درجة حرارة معينة من البخار شديد السخونة لتحسين كفاءة محطة الطاقة ، وفي جوهره ، يعمل المكرر على تحسين كفاءة إعادة التدوير لمحطة الطاقة الحرارية.

Superheater هو درجة حرارة البخار فوق نقطة التشبع.

جهاز إعادة التسخين هو في الأساس سخان فائق يؤدي إلى ارتفاع درجة حرارة البخار من مرحلة الضغط العالي في التوربين ، ويتم إرسال البخار المعاد تسخينه إلى مرحلة الضغط المنخفض للتوربين ، عن طريق إعادة تسخين البخار بين التوربينات ذات الضغط العالي والضغط المنخفض يمكن زيادة الكفاءة الكهربائية لدورة محطة توليد الكهرباء إلى أكثر من 40 في المائة. يتم استخدام إعادة التدوير في الغلايات الكبيرة لأنها مجدية اقتصاديًا فقط في محطات الطاقة الكبيرة.

تفاصيل

المحماة

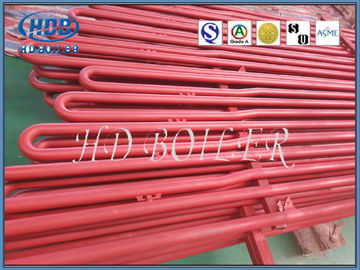

بشكل عام من 30 إلى 60 مم ، أكثر أنواع سخانات التدفق شيوعًا هو أنبوب السربنتين ، ويحتوي على مجموعة أنابيب أكثر كثافة ، تزين في 450 ~ 1000 درجة مئوية من مداخن درجة حرارة غاز المداخن ، وغاز المداخن من التآكل الرأسي والجانبي. ينقل الحرارة إلى الأنبوب عن طريق الحمل الحراري ، ويتم امتصاص بعض الحرارة عن طريق الإشعاع. يتكون السخان الفائق من نوع اللوحة من مجموعة من الشاشات الأنبوبية ، مرتبة في الجزء العلوي من الفرن أو عند المخرج ، تنتمي إلى الإشعاع أو سخان فائق من نوع شبه إشعاعي ، يمتص الأول الحرارة المشعة من لهب الفرن ، بينما يمتص الأخير أيضًا بعض الحرارة الحرارية ، وفي غلايات محطة الطاقة فوق 10 ميجا باسكال ، يشيع استخدام كل من نوع الغربال ونوع السربنتين لزيادة امتصاص الحرارة. السخان الفائق المطبق على الجدار الداخلي للفرن هو سخان فائق الإشعاع ، والذي نادرًا ما يستخدم. يتم استخدام السخان الفائق المثبت على الحائط في غلاية محطة الطاقة ذات السعة الكبيرة لتشكيل جدار الجزء العلوي للفرن والحمل الحراري.تُظهر الصورة ترتيب العديد من السخانات الفائقة. يمكن للغلايات الصناعية ذات السعة الصغيرة مع السخان الفائق تلبية المتطلبات فقط مع السخان الفائق أحادي المرحلة.

إعادة التسخين

يتبع تصميم جهاز إعادة التسخين مخطط التسخين الفائق ، بما في ذلك الحمل الحراري والإشعاع وشبه الإشعاع.

يحتوي جهاز إعادة التسخين الحراري على تدفق عكسي ، وتدفق في اتجاه مجرى النهر ، وتدفق مختلط ، وملف واحد ، وملف مزدوج ، ولفائف متعددة ، ومتوازية ومتداخلة ، ومن النوع الرأسي والأفقي ، الموازي للجدار الأمامي والعمودي على الجدار الأمامي. التي تمتص حرارة الحمل.

يشير التسخين المشع إلى جهاز إعادة التسخين الذي يمتص إشعاع الفرن.

تشير أجهزة إعادة التسخين شبه المشعة (المسخن اللوح) إلى أجهزة إعادة التسخين التي تمتص المزيد من الإشعاع من الفرن (أكثر من نصف الحرارة الإجمالية).

مبدأ اختيار المواد في جهاز التسخين هو نفس مبدأ التسخين الفائق.نظرًا لأن إعادة تسخين البخار أقل من السخان الفائق في قدرة التبريد ، فإن درجة حرارة الجدار التصميمي أعلى عمومًا من درجة حرارة السخان الفائق من نفس مستوى درجة الحرارة ، وعادةً ما تكون الأنابيب المعدنية الخاصة بأجهزة إعادة التسخين ذات درجة الحرارة العالية مصنوعة من سبائك الصلب (أنابيب معدنية تحتوي على أكثر من 5٪ من السبائك. العناصر). على سبيل المثال ، 12CrlMoV ، والصلب 102 ، sa213-t91 ، sa213-tp304 ، sa213-tp347 ، إلخ.

اختلافات

تطبيق

تستخدم لتسخين البخار المشبع ، يمكن أن تصل درجة حرارة البخار إلى 900 درجة مئوية.
