منزل المنتجاتالمرجل الاقتصادي

الفحم-- أطلقت CFB المقتصد في محطة / محطة توليد الطاقة الحرارية ، ASME قياسي

الفحم-- أطلقت CFB المقتصد في محطة / محطة توليد الطاقة الحرارية ، ASME قياسي

    • Coal - Fired CFB Economizer In Thermal Power Plant / Station , ASME Standard
    • Coal - Fired CFB Economizer In Thermal Power Plant / Station , ASME Standard
    • Coal - Fired CFB Economizer In Thermal Power Plant / Station , ASME Standard
    • Coal - Fired CFB Economizer In Thermal Power Plant / Station , ASME Standard
  • Coal - Fired CFB Economizer In Thermal Power Plant / Station , ASME Standard

    تفاصيل المنتج:

    مكان المنشأ: جيانغسو، الصين
    اسم العلامة التجارية: HD Boiler
    إصدار الشهادات: ASME, EN, SGS, ISO9001
    رقم الموديل: المقتصد المرجل

    شروط الدفع والشحن:

    الحد الأدنى لكمية: 1 مجموعة
    تفاصيل التغليف: التعبئة صالحة للإبحار
    وقت التسليم: 30 يوما
    ﺎﺘﺼﻟ ﺍﻶﻧ
    مفصلة وصف المنتج
    تطبيق: غلاية محطة توليد الكهرباء ، نظام بولير مواد: الكربون الصلب أو الفولاذ المقاوم للصدأ ، الصلب المرجل ، أنبوب الصلب
    الوقود: coal-fired ميناء: شانغهاي
    اكتب: الزعانف الأنبوبة اسم المنتج: موفر للحرارة

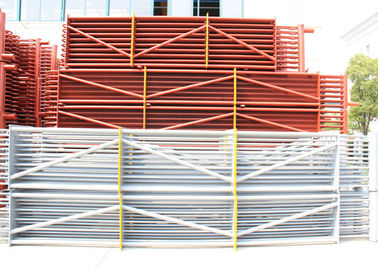

    الفحم أطلقت CFB المرجل المقتصد المستخدمة في محطة الطاقة الحرارية

    ملخص

    هناك ثلاث مراحل من الماء المغذي في الغلاية التي يتم تسخينها إلى بخار شديد السخونة: تسخين الماء المسبق ، التبخر ، التسخين الزائد. تم الانتهاء من المراحل الثلاثة على ثلاثة أسطح تسخين مختلفة. يتكون بخار الغلايات ودائرة المياه من ثلاثة أسطح تسخين مختلفة بالإضافة إلى أنابيب التوصيل الخاصة بها. اقتصاديات الغلايات هي واحدة من هذه المعدات ، ومن المناسب أن يتم تسخين ماء التغذية. وبالتالي ، فهو سطح التسخين مع أدنى درجة حرارة لسائل عمل الغلاية في بخار الغلاية ودائرة المياه. مائع العمل الذي يمر عبر هذا الجهاز هو ماء أحادي الطور (مميّز غير مغلي).


    مبدأ العمل


    غلاية اقتصادية هي نوع من المبادلات الحرارية لتسخين مياه التغذية باستخدام حرارة غاز الاحتراق. غازات المداخن الصادرة من الأنبوب الخارجي صعودًا وهبوطًا عبر التدفق عبر غسل حزمة الأنبوب ، ويمرر الحرارة إلى جدار الأنبوب. يتدفق الماء من الأسفل إلى الأعلى ، ويمتص الحرارة من جدار الأنبوب ، وتكون درجة حرارته مرتفعة. وبهذه الطريقة ، لا يمكن نقل الحرارة بالتيار المتردد لتوفير استهلاك المعادن فحسب ، بل إنه جيد أيضًا لتدفق المياه / البخار إلى العادم وكذلك تقليل التآكل. واحد آخر ، هذه الطريقة تعمل بشكل جيد لتنظيف الغبار.


    المهام


    أصل استخدام الاقتصاديين هو تسخين مياه التغذية باستخدام حرارة المبخر لغازات المداخن وذلك لتقليل درجة حرارة العادم وزيادة كفاءة الغلاية ، وتوفير استهلاك الوقود ، وهو ما يتم تسمية المقتصد. في حالة استخدام اقتصاديات الغلايات ، يتم تسخين مياه التغذية بالفعل هنا قبل الوصول إلى سطح تسخين التبخر ، وبالتالي فإن الحرارة التي يتم امتصاصها على سطح تسخين التبخر وكذلك منطقة التسخين تنخفض بالتأكيد. وضع اقتصاديات الغلايات في مكان معاكس. يكون متوسط ​​درجة حرارة سائل العمل أقل من درجة حرارة الماء المنحل ، وتطبيق التدفق الإجباري لتهيئة الظروف لتطبيق الجدران الرقيقة والأنابيب ذات القطر الصغير. الهيكل كله هو أيضا ضيق جدا. لذلك ، يكون الفرق في درجة حرارة نقل الحرارة و كفاءة نقل الحرارة أعلى من حزمة أنبوب التبخر الحراري الذي له نفس نطاق درجة حرارة الدخان. إن اقتصادات الغلايات لاستبدال حزم أنابيب التبخر الحراري يمكن أن تقلل من استهلاك المعادن بنسبة كبيرة. علاوة على ذلك ، تأتي مياه التغذية المسخنة إلى أسطوانة البخار ، وبهذه الطريقة يمكن أن تقلل من الفرق في درجة الحرارة بين الماء وجدار أسطوانة البخار ، وفي النهاية تقلل من الضغط الحراري لأسطوانة البخار. لأسباب المذكورة أعلاه ، الآن المقتصد هي الأجزاء القاسية من الغلايات. حتى نتمكن من فصل الصيف من وظائف الاقتصاديين على النحو التالي:


    1. توفير الوقود: يتم وضع الاقتصاديين في الجزء الخلفي من الغلايات. بهذه الطريقة يمكن أن تقلل من درجات حرارة الدخان والغاز ، وبالتالي توفير الوقود.


    2. تحسين ظروف عمل براميل البخار: بسبب الاقتصاديين ، تزداد درجة حرارة ماء التغذية عند دخول براميل البخار. إنه يقلل من الفرق في درجة الحرارة بين ماء التغذية وجدار أسطوانة البخار وكذلك الإجهاد الحراري لأسطوانة البخار ، مما يعمل على تحسين ظروف عمل أسطوانات البخار وزيادة عمر الخدمة.


    3. تقليل تكلفة تصنيع الغلاية: لتسخين المياه المغذية في المقتصدون المرجل. إن استخدام قطع الغيار ذات درجات الحرارة المنخفضة كمصدرين للغلايات لاستبدال بعض ألواح الجدران المائية ذات درجة الحرارة المرتفعة الثمن يقلل من تكلفة تصنيع الغلايات.


    أنواع


    إذا حسب المواد ، يمكن تقسيم الاقتصاديين إلى اقتصاديات أنابيب الصلب و اقتصاديات الحديد. في الوقت الحاضر ، تستخدم معظم الغلايات الكبيرة والمتوسطة الحجم على نطاق واسع اقتصاديات مصنوعة من أنابيب الصلب ، لأنها تتمتع بقوة عالية وقدرة عمل موثوق بها ، وقادرة على تحمل التأثيرات ، وفي الوقت نفسه تتمتع بأداء جيد لنقل الحرارة ، وهيكل صغير وتكلفة منخفضة. إحدى نقاط الضعف هي مقاومة التآكل السيئة ، ولكن الآن يتم معالجة مياه تغذية الغلايات الحديثة بدقة ، وبالتالي يتم حل المشكلة تقريبًا.


    إذا طبقًا لتمديد تسخين مائع العمل ، فيمكن تقسيم الاقتصاديين إلى أنواع غير غليان وغليان.


    1. اقتصاديات الغليان: لا تصل درجة حرارة الماء الخارج إلى درجة حرارة الانسكاب فحسب ، بل يمكن أيضًا أن تجعل بعض الماء يتبخر ، فالنسبة تتراوح بين 10-15٪ من إجمالي مياه التغذية ، وليس أكثر من 20٪ في حالة مقاومة التدفق الكثيرة الناتجة لسائل العمل.


    2. اقتصاديات غير الغليان: درجة حرارة المخرج أقل من 20-25 درجة من درجة الغليان تحت الضغط المحدد.


    تستخدم معظم الغلايات ذات الضغط المتوسط ​​اقتصاديات الغليان. وذلك لأن الحرارة الكامنة لتبخير الماء في الغلايات ذات الضغط المتوسط ​​عالية ، وأن حرارة الماء الساخن تكون صغيرة. وبالتالي ، من الضروري إرسال بعض الماء لتبخيره في جهاز توفير الغلايات وذلك لمنع التداخل غير المستقر في الأماكن ومنع زيادة استهلاك المعدن في أسطح التسخين حيث إن سخانات الحرارة العالية الناتجة عن انخفاض درجة حرارة غازات المداخن المنخفضة للغاية. بالإضافة إلى ذلك ، يمكن أن يساعد على لعب دور الاقتصاديين.


    تستخدم غلايات الضغط الفائقة في الغالب اقتصاديات من النوع غير المغلي. وذلك لأنه عندما يكون الضغط أعلى ، تنخفض الحرارة الكامنة للتبخر ، بينما تزداد حرارة الماء الساخن ، لذلك من الضروري إرسال بعض الماء لتسخينه في ألواح الجدران المائية لمنع الخبث على أسطح التسخين لمنافذ الفرن والفرن داخل بسبب ارتفاع درجات الحرارة للغاية في الأفران وغاز المداخن المخرج. لذلك عادةً ما تستخدم المراجل ذات الضغط العالي الفائقة اقتصاديات من النوع غير المغلي.


    العامل الرئيسي للنظر في أي نوع من الاقتصاديين هو المعلمات المرجل. عندما تختلف المعلمات المرجل ، فإن نسبة امتصاص الحرارة اللازمة في ثلاث مراحل لتسخين السوائل العاملة تحدث اختلافات. لذا فإن الترتيبات المقابلة لثلاثة أسطح تسخين تحتاج إلى التغيير أيضًا. بالنسبة للوحدات الكبيرة ذات البارامترات العالية ، يكون امتصاص الحرارة التبخيري أقل ، في حين أن امتصاص حرارة الماء عن طريق التسخين ، وامتصاص البخار عن طريق التسخين الزائد ، وامتصاص الحرارة عن طريق التسخين كبير جدًا. وبالتالي ، فإن اقتصاديات النوع غير المغلي هي النوع الرئيسي لغلايات وحدات الضغط الفائقة.

    مواصفات

    وصف المقتصد المرجل
    مواد سبائك الصلب ، الكربون الصلب ، SA210C ، SA213T22 ، إلخ.
    معيار المواد ASTM ، EN أو ISO الخ
    البعد التخصيص
    وزن

    الحد الأدنى: 10 طن

    الحد الأقصى: 1000 طن

    عملية الصهر: EF + LF + VD
    معالجة مادة ← سبيكة ← درفلة على الساخن / على البارد ← معالجة حرارية (تطبيع + تلطيف) ← معاينة ← تشكيل بالقطع ← UT ← معالجة حرارية ثانية ← تصنيع ميكانيكي ← تفتيش
    معيار UT ASTM A388 أو EN10228 ، إلخ

    مراقبة الجودة

    1. اختبار تأثير وتقرير حساب القوة مع معلومات المواد المطبقة.

    2. 100 ٪ NDT (التفتيش غير المدمرة) تقرير من لوحة الصلب والأنبوب والقطب

    3. تقرير فحص اختبار الأشعة السينية والأشعة السينية واختبار اختراق السائل (التماس اللحام): لضمان جودة المرجل بأكمله

    4. تقرير الاختبار الهيدروليكي: ضمان ضغط العمل القياسية والسلامة
