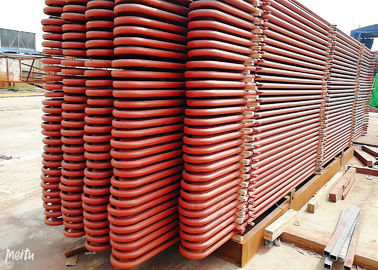

سخان فولاذي كربوني ومسخن مع طلاء لمراجل الفحم المسحوق

بالنسبة لمرجل محطة الطاقة ، فهي طريقة حاسمة لزيادة الاقتصاد الحراري لمحطة الطاقة الحرارية من خلال تحسين معامل البخار المحمص.زيادة معاملات البخار المحمص محدودة بالمواد المعدنية.يجب أن يتأكد تصميم السخانات الفائقة من أن درجة حرارة الجدار الخارجي لأنابيب سطح التسخين أقل من درجة الحرارة المسموح بها لمقاومة أكسدة الفولاذ ، وفي الوقت نفسه التأكد من قوتها الميكانيكية.مع تطوير المواد المعدنية المستخدمة في الغلايات ، تطبق غلايات محطة pwoer في بلدنا بالفعل ضغطًا مرتفعًا ودرجة حرارة عالية (9.8MPa ، 540 درجة) ومعلمات ضغط فائقة (13.7 ميجا باسكال ، 540 و 555 درجة) ، وقد طورت ضغطًا دون الحرج المعلمات (16.7 ميجا باسكال ، 540 و 555 درجة).تطبق الكثير من الغلايات الآن معلمات ضغط فوق الحرج (24.5 ميجا باسكال ، 540-570 درجة) ، وحتى وحدات قليلة جدًا تطبق معايير ضغط ودرجة حرارة أعلى.

مع زيادة ضغط البخار ، من أجل تقليل الرطوبة البخارية لذيل التوربينات البخارية وكذلك تحسين الاقتصاد الحراري لمحطة الطاقة ، يتم استخدام نظام إعادة التسخين الأوسط على نطاق واسع في محطة الطاقة عالية المعلمات ، على سبيل المثال إرسال عادم الضغط العالي في التوربينات البخارية مرة أخرى لإعادة تسخينها في المرجل إلى درجة حرارة عالية ، ثم إعادة إرسالها مرة أخرى إلى أسطوانة الضغط المتوسط ​​والضغط المنخفض للتوربين البخاري ، وتتمدد وتعمل.يسمى عنصر إعادة التسخين بإعادة التسخين.

بشكل عام ، يُطلق على البخار المسخن في جهاز تسخين عالي الضغط بخار شديد التسخين ، ويطلق على البخار المسخن بواسطة جهاز إعادة التسخين بخار مُسخن.ترتبط معلمة إعادة تسخين البخار باقتصاد الدورة الحرارية.بشكل عام ، يبلغ ضغط البخار المعاد تسخينه حوالي خمس ضغط البخار شديد السخونة ، ودرجة حرارة الأول هي تقريبًا نفس درجة حرارة الأخير.على سبيل المثال ، في بلادنا للغلاية بقدرة 125 ميجاوات ، 400 طن / ساعة ، مقياس البخار المحمص هو 133.7 ميجا باسكال و 555 درجة ؛ضغط مدخل ومخرج البخار المعاد تسخينه 2.5 / 2.35 ميجا باسكال ، ودرجة حرارتها 555 درجة أيضًا.بالنسبة للغلايات ذات 200 ميجاوات ، 670 طن / ساعة ، فإن معامل البخار المحمص هو 13.7 ميجا باسكال ، 540 درجة ؛ضغط المدخل والمخرج 2.7 / 2.5Mpa ، ودرجة الحرارة 540 درجة أيضًا.بالنسبة للغلايات الدورانية للتحكم في الضغط دون الحرج مع 300MW ، 600MW ، معامل البخار المحمص هو 18.27Mpa ، 540 درجة ؛ضغوط المدخل والمخرج 3.83 / 3.63MPa ، ودرجة الحرارة هي أيضًا 540 dgrees.يمكن أن يؤدي تطبيق نظام إعادة التسخين بالبخار إلى زيادة الاقتصاد الحراري لمحطات الطاقة بنسبة 4-5٪.في بلدنا ، يتم تطبيق جميع الوحدات التي تزيد سعتها عن 125 ميجاوات على نظام إعادة التسخين الأوسط لمرة واحدة ، وفي الخارج ، يتم تطبيق أنظمة إعادة التسخين المتوسط ​​مرتين على بعض الوحدات ذات المعلمات الأعلى.

في الغلايات الحديثة ، يكون استهلاك امتصاص الحرارة في السخانات الفائقة وأجهزة إعادة التسخين أكثر من نصف إجمالي امتصاص الحرارة لسائل العمل ، وبالتالي فإن أسطح التسخين في السخانات الفائقة وأجهزة إعادة التسخين تمثل نسبة كبيرة في إجمالي أسطح التسخين للغلايات ، ويجب وضعها في المناطق التي ترتفع فيها درجة حرارة الدخان ، تكون ظروف العمل هي الأسوأ بين جميع أسطح التسخين. درجة حرارة جدار الأنبوب لأسطح التسخين قريبة من الحد الأقصى.درجة الحرارة المسموح بها للصلب ، لذا فإن الترتيب المعقول لتصميم السخانات الفائقة وأجهزة إعادة التسخين مهم للغاية من أجل الاقتصاد والموثوقية أثناء الغلاية.عندما يتعلق الأمر بتصميمها ، على أساس ضمان سلامة وموثوقية جهاز التسخين الفائق وإعادة التسخين ، فمن الضروري جدًا توفير استهلاك المعدن على أفضل وجه ، خاصةً لتوفير استخدام سبائك الصلب.

بالنسبة للغلايات في محطات الطاقة الكبيرة ، فإن سخانات المياه الفائقة وأجهزة إعادة التسخين هي أجزاء ضرورية ، إلى حد كبير ، فقد أدت إلى زيادة سلامة واقتصاد الغلايات.السخانات الفائقة هي أسطح التسخين التي تقوم بتسخين البخار الرئيسي من درجة الحرارة المحترقة إلى درجة الحرارة المفرطة المقدرة ، وأجهزة إعادة التسخين هي أسطح التسخين التي تقوم بتسخين الزيادات من أسطوانة الضغط العالي للتوربينات البخارية إلى درجة حرارة معينة. تتغير أنواع الفحم ، ويتم تعديلها للتأكد من درجة حرارة المخرج عند المستوى المقنن -10- + 5 درجات.

بالنسبة للغلايات الكبيرة في محطات الطاقة ، فإن السخانات الفائقة وأجهزة إعادة التسخين تمثل نسبة كبيرة في إجمالي أسطح التدفئة ، يجب ترتيبها في المناطق التي يكون فيها الدخان أعلى درجة حرارة.لتحسين كفاءة الدوران الحراري في محطات الطاقة ، هناك حاجة إلى تحسين المعلمات الأصلية للبخار تدريجيًا ، تتطلب زيادة ضغط البخار الزيادة المقابلة في درجة حرارة البخار المحمص ، أو ستكون رطوبة المرحلة الكبيرة من عادم التوربينات البخارية مرتفع جدًا ، مما سيؤثر على سلامته.وبالتالي ، فإن البخار الذي يتدفق من خلال السخانات الفائقة وأجهزة إعادة التسخين عبارة عن بخار عالي الحرارة ، وأداء نقل الحرارة سيئ للغاية ، مما يحدد أن درجات حرارة جدار الأنبوب للمسخنات الفائقة وأجهزة إعادة التسخين مرتفعة.

وظائف وخصائص السخانات الفائقة وأجهزة إعادة التسخين

وظائف السخانات الفائقة وأجهزة إعادة التسخين:

تعتبر السخانات الفائقة وأجهزة إعادة التسخين من الأجزاء المهمة لأسطح التسخين ، وتستخدم لزيادة درجة حرارة البخار ، بهدف تحسين المحتوى الحراري للبخار وزيادة كفاءة الدوران الحراري لمحطة الطاقة.

تعمل السخانات الفائقة على تسخين البخار المتحول إلى بخار شديد السخونة بدرجة حرارة معينة.عندما تتغير أحمال الغلاية أو ظروف العمل الأخرى ، من الضروري التأكد من أن درجة حرارة البخار المحمص لتكون طبيعية ، وضمن النطاق المسموح به لتغير درجة الحرارة.

من الدوران الحراري في محطة الطاقة ، تكون المعلمات الأصلية للضغط ودرجة الحرارة أعلى ، وتكون الكفاءة الحرارية للدوران أفضل ، أو تكون رطوبة البخار في مؤخرة التوربينات البخارية عالية جدًا ، مما يؤثر على سلامتها.في حين أن درجة حرارة البخار الفائق محدودة بالمواد المعدنية ، في الوقت الحالي ، بسبب محدودية المواد المعدنية ، لا تزال درجة الحرارة المفرطة لمعظم غلايات محطة الطاقة في نطاق 540-555 درجة مئوية ، ولتجنب الرطوبة البخارية لشفرة التوربينات البخارية الخلفية كبيرة جدًا ، وبالتالي يتم تطبيق نظام إعادة التسخين الأوسط.

وظائف أجهزة إعادة التسخين هي تسخين عادم أسطوانة التوربينات البخارية ذات الضغط العالي إلى درجة حرارة إعادة التسخين القريبة أو المساوية لدرجة الحرارة المفرطة ، ثم إرسالها إلى أسطوانة الضغط المتوسط ​​والضغط المنخفض للتمدد والعمل على زيادة جفاف التوربينات البخارية مؤخرة.عادةً ما يكون ضغط البخار المُسخن خُمس ضغط البخار شديد السخونة.يمكن أن يؤدي تطبيق نظام إعادة التسخين إلى زيادة الكفاءة الحرارية لمحطات الطاقة بنسبة 4-5٪.

حتى الآن في بلدنا ، تستخدم جميع الوحدات التي تزيد سعتها عن 125 ميجاوات نظام إعادة تسخين متوسط ​​لمرة واحدة.يمكن أن تؤدي إعادة التسخين المزدوج إلى زيادة الكفاءة الحرارية للتداول بنسبة 2٪ مرة أخرى ، ولكن النظام معقد للغاية ، ولا يتم تطبيقه على الوحدات الوطنية ، ولكنه شائع في الغلايات الكبيرة في الخارج.

مبدأ

• مبدأ التسخين الفائق يشبه أنابيب توليد البخار في الغلاية.

• الغازات الساخنة عند درجات الحرارة العالية تكتسح أنابيب السخان الفائق وترفع درجة حرارة البخار التي تعتمد شدتها على درجة حرارة الغاز الخارج تاركة من السخان الفائق وسرعة الغاز.

تطبيق

تستخدم لتسخين البخار المشبع ، يمكن أن تصل درجة حرارة البخار إلى 900 درجة مئوية.

ترقيات قدرة السخان الفائق لزيادة توليد الطاقة

أرسل إلينا البيانات الفنية المطلوبة ، مثل سعة البخار ، والضغط ، ودرجة الحرارة المطلوبة وما إلى ذلك. وسوف نقوم بالتصميم وفقًا لذلك.
