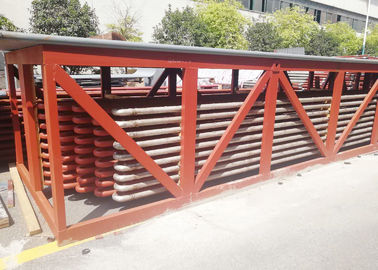

سخانات أولية / ثانوية ومسخن لغلايات CFB لمحطة الطاقة الحرارية

سخانات أولية / ثانوية ومسخن لغلايات CFB لمحطة الطاقة الحرارية

    • Primary / Secondary Superheater And Reheater For CFB Boilers Of Thermal Power Station
    • Primary / Secondary Superheater And Reheater For CFB Boilers Of Thermal Power Station
    • Primary / Secondary Superheater And Reheater For CFB Boilers Of Thermal Power Station
    • Primary / Secondary Superheater And Reheater For CFB Boilers Of Thermal Power Station
  • Primary / Secondary Superheater And Reheater For CFB Boilers Of Thermal Power Station

    تفاصيل المنتج:

    مكان المنشأ: الصين
    اسم العلامة التجارية: HD Boiler
    إصدار الشهادات: ASME, SGS, ISO9001
    رقم الموديل: سخان ومسخن

    شروط الدفع والشحن:

    الحد الأدنى لكمية: 1 مجموعة
    تفاصيل التغليف: البحر تستحق التعبئة للتصدير
    وقت التسليم: 40 يوم
    ﺎﺘﺼﻟ ﺍﻶﻧ
    مفصلة وصف المنتج
    Circulation Type: Natural Circulation Material: Carbon Steel
    Color: Customer's Requirement Fuel: Coal
    Name: Boiler reheater and reheater إصدار الشهادات: ISO, SGS. ASME





    مسخن ومسخن الكربون الصلب مع طلاء لمراجل الفحم المسحوق







    وصف



    For power plant boiler, it is a crutial way to increase thermal economy of thermal power station by improving parameter of superheated steam. بالنسبة لغلاية محطة الطاقة ، إنها طريقة حاسمة لزيادة الاقتصاد الحراري لمحطة الطاقة الحرارية من خلال تحسين معلمة البخار المحمص. The increase of superheated steam parameters are limited by metal materials. زيادة المواد الحرارية البخارية محدودة بالمواد المعدنية. The design of superheaters must make sure that the temperature of outer wall of heating surface pipes is lower than allowable temperature of oxidation resistance of steel, and meanwhile make sure its mechanical strength. يجب أن يتأكد تصميم السخانات الفائقة من أن درجة حرارة الجدار الخارجي لأنابيب سطح التسخين أقل من درجة الحرارة المسموح بها لمقاومة الأكسدة للصلب ، وفي الوقت نفسه تأكد من قوتها الميكانيكية. with the development of metal material used in boilers, pwoer station boilers in our country already generally apply high pressure, high temperature(9.8MPa, 540 degrees) and superhigh pressure parameters(13.7 MPa, 540 and 555 degrees), and have developed subcritical pressure parameters(16.7MPa, 540 and 555 degrees). مع تطور المواد المعدنية المستخدمة في الغلايات ، فإن مراجل محطة pwoer في بلدنا تطبق بالفعل ضغطًا عاليًا ودرجة حرارة عالية (9.8MPa و 540 درجة) ومعلمات ضغط فائقة (13.7 ميجا باسكال و 540 و 555 درجة) ، وقد طورت ضغطًا دون حرج المعلمات (16.7MPa و 540 و 555 درجة). Now lots of boilers apply supercritical pressure parameters(24.5MPa, 540-570 degrees), and even very few units apply higher pressure and temperture parameters. الآن تستخدم الكثير من الغلايات معلمات الضغط فوق الحرجة (24.5 ميجا باسكال ، 540-570 درجة) ، وحتى وحدات قليلة جدًا تطبق ضغطًا مرتفعًا ومعلمات درجة الحرارة.







    سخانات أولية / ثانوية ومسخن لغلايات CFB لمحطة الطاقة الحرارية



    أنا

    For boilers in large power stations, superheaters and reheaters are necessary parts, to a large extend, they have influced the safety and economy of boilers. بالنسبة للغلايات في محطات الطاقة الكبيرة ، تعتبر السخانات الفائقة وإعادة التسخين أجزاء ضرورية ، إلى حد كبير ، فقد أثرت على سلامة واقتصاد الغلايات. Superheaters are the heating surfaces which heat the main steam from the surnatured temperature to the rated superheated temperature, and the reheaters are the heating surfaces which heat the exaust from the steam turbine high pressure cylinder to a certain temperature.When running conditions like boiler loads, coal types change, it is to adjust them to make sure the outlet temperature at the rated level of -10-+5 degrees. السخانات الفائقة هي أسطح التسخين التي تسخن البخار الرئيسي من درجة حرارة التشحيم إلى درجة الحرارة المفرطة ، وإعادة التسخين هي أسطح التسخين التي تسخن exaust من اسطوانة الضغط العالي للتوربينات البخارية إلى درجة حرارة معينة.عند ظروف التشغيل مثل أحمال المرجل ، تتغير أنواع الفحم ، فهي لضبطها للتأكد من درجة حرارة المخرج عند المستوى المقدر -10- + 5 درجات.



    For large boilers in power stations, superheaters and reheaters account for a big proportion in the total heating surfaces, they are to be arranged in the areas where smoke is with higher temperature. بالنسبة للغلايات الكبيرة في محطات الطاقة ، فإن السخانات الفائقة وإعادة التسخين تمثل نسبة كبيرة في إجمالي أسطح التسخين ، فيجب ترتيبها في المناطق التي يكون فيها الدخان ذو درجة حرارة أعلى. To improve the efficiency of thermal circulation in power stations, it is needed to improve the original parameters f steam gradually, the increase of steam pressure requires the corresponding increase of temperature for superheated steam, or the humidity of large stage exhaust of steam turbine will be too high, which will influence its safety. لتحسين كفاءة الدوران الحراري في محطات الطاقة ، هناك حاجة لتحسين المعلمات الأصلية للبخار تدريجيًا ، تتطلب زيادة ضغط البخار الزيادة المقابلة في درجة الحرارة للبخار المحمص ، أو رطوبة عادم المرحلة الكبيرة من التوربينات البخارية ستكون مرتفعة للغاية ، مما سيؤثر على سلامتها. Thus, the steam flowing through superheaters and reheaters are high temperature steam, their heat transfer performance is quite bad, which determines that tube wall temperatures of superheaters and reheaters are high. وبالتالي ، فإن البخار المتدفق من خلال أجهزة التسخين الفائقة وإعادة التسخين عبارة عن بخار عالي الحرارة ، وأداء نقل الحرارة سيء للغاية ، مما يحدد أن درجات حرارة جدار الأنبوب للسخانات الفائقة وأجهزة إعادة التسخين عالية.





    وظائف وخصائص السخانات الفائقة وإعادة التسخين



    وظائف المسابقات والسخانات:



    تُعد السخانات الفائقة وإعادة التسخين أجزاء مهمة لأسطح التسخين ، تُستخدم لزيادة درجة حرارة البخار ، بهدف تحسين المحتوى الحراري للبخار ولزيادة كفاءة التدوير الحراري لمحطة الطاقة.



    Superheaters work to heat surnatured steam to superheated steam with a certain tempetature. تعمل السخانات الفائقة على تسخين البخار المشبع إلى بخار محموم بدرجة حرارة معينة. When boiler loads or other working conditions change, it is necessary to make sure superheated steam temperature to be normal, and within allowable range of temperature variation. عندما تتغير حمولة المرجل أو ظروف العمل الأخرى ، من الضروري التأكد من أن درجة حرارة البخار المحمومة تكون طبيعية ، وضمن النطاق المسموح به لتغير درجة الحرارة.



    From the thermal circulation in power station, the original parameters of pressure and temperature is higher, the thermal efficiency of circulation is better, or the steam humidity of the steam turbine rear is too high, influencing its safety. من الدوران الحراري في محطة الطاقة ، تكون المعلمات الأصلية للضغط ودرجة الحرارة أعلى ، أو الكفاءة الحرارية للدوران أفضل ، أو أن رطوبة البخار في التوربين البخاري الخلفي مرتفعة للغاية ، مما يؤثر على سلامته. While the superheaer steam temperature is limited by metal materials, at present, due to limitation of metal materials, superheated temperature for most power station boilers are still within the range of 540-555 dgrees, and to avoid the steam humidity of blade of steam turbine rear too big, thus middle reheating system is applied. في حين أن درجة حرارة البخار فائقة الحرارة محدودة بالمواد المعدنية ، في الوقت الحاضر ، بسبب محدودية المواد المعدنية ، لا تزال درجة الحرارة فائقة التسخين لمعظم مراجل محطة الطاقة في حدود 540-555 دجريس ، ولتجنب رطوبة البخار من شفرة التوربينات البخارية الخلفي كبير جدا ، وبالتالي يتم تطبيق نظام إعادة التسخين الأوسط.



    Functions of reheaters are to heat exhaust of steam turbine high pressure cylinder to the reheated temperature which is close or equal to superheated temperature, and then send them to middle pressure cylinder and low pressure to expand and work to increase the dryness of blace of steam turbine rear. تتمثل وظائف أجهزة إعادة التسخين في تسخين عادم أسطوانة الضغط العالي للتوربينات البخارية إلى درجة الحرارة المعاد تسخينها والتي تكون قريبة من درجة الحرارة العالية أو تساويها ، ثم إرسالها إلى أسطوانة الضغط المتوسط ​​والضغط المنخفض للتوسع والعمل لزيادة جفاف بلطة التوربينات البخارية خلفي. Usually, the pressure of reheated steam is one fifth of that of superheated steam. عادة ، ضغط البخار المسخن هو خمس ضغط البخار المحمص. Application of reheating system can increase the thermal efficiency for power stations by 4-5%. يمكن أن يؤدي تطبيق نظام إعادة التسخين إلى زيادة الكفاءة الحرارية لمحطات الطاقة بنسبة 4-5٪.



    So far in our country, units with capacity over 125mw all apply one time middle reheating system. حتى الآن في بلدنا ، تطبق الوحدات التي تزيد سعتها عن 125 ميجا واط نظام إعادة التسخين الأوسط مرة واحدة. Double reheating can increase again the thermal efficiency of circulation by 2%, but the system is very complicated, it is not applied for national units, but it is common for large boilers overseas. يمكن أن يؤدي إعادة التسخين المزدوج إلى زيادة الكفاءة الحرارية للدوران بنسبة 2 ٪ مرة أخرى ، ولكن النظام معقد للغاية ، ولا يتم تطبيقه على الوحدات الوطنية ، ولكنه شائع للغلايات الكبيرة في الخارج.





    سخانات أولية / ثانوية ومسخن لغلايات CFB لمحطة الطاقة الحرارية



    المبدأ



    • مبدأ السخونة الشديدة يشبه أنابيب توليد البخار للغلاية.

    • الغازات الساخنة عند درجة حرارة عالية تنتشر على أنابيب السخان الزائد وترفع درجة حرارة البخار التي يعتمد حجمها على درجة حرارة غاز الخروج الخارجة من السخان الفائق وسرعة الغاز.

    سخانات أولية / ثانوية ومسخن لغلايات CFB لمحطة الطاقة الحرارية

    تطبيق



    استخدام لتسخين البخار المشبع ، يمكن أن تصل درجة حرارة البخار إلى 900 درجة مئوية.

    ترقيات سعة السخان الزائد لزيادة توليد الطاقة



    أرسل لنا البيانات الفنية المطلوبة ، مثل سعة البخار ، والضغط ، ودرجة الحرارة المطلوبة وما إلى ذلك.



    اختلافات



    نوع مزايا سلبيات طريقة الدعم
    نوع القلادة 1. تأكيد الدعم الهيكلي 1. انسداد التدفق بالبخار المكثف 2. يحتاج إلى إعادة تشغيل بطيئة لتنظيف المياه التي تتراكم في القاع. مدعوم من الأعلى
    النوع المقلوب 1. الصرف الصحي للبخار المكثف 1. تفتقر إلى الصلابة الهيكلية ، وخاصة في تدفق الغاز بسرعة عالية مدعوم من الأسفل
    النوع الأفقي

    1. الصرف الصحي المناسب

    2. صلابة هيكلية جيدة.

    1. إنهم لا يشاهدون اللهب بشكل مباشر لذلك هم أساسا من النوع الحراري عادة ما تكون مدعومة في مجاري الغاز الرأسية الموازية للفرن الرئيسي.
