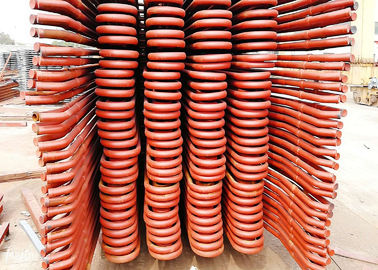

قطع غيار غلايات ذات درجة حرارة منخفضة لفائف أنبوب التسخين للغلايات التي تعمل بالفحم


بالنسبة لمرجل محطة الطاقة ، فهي طريقة حاسمة لزيادة الاقتصاد الحراري لمحطة الطاقة الحرارية من خلال تحسين معامل البخار المحمص.زيادة معاملات البخار المحمص محدودة بالمواد المعدنية.يجب أن يتأكد تصميم السخانات الفائقة من أن درجة حرارة الجدار الخارجي لأنابيب سطح التسخين أقل من درجة الحرارة المسموح بها لمقاومة أكسدة الفولاذ ، وفي الوقت نفسه التأكد من قوتها الميكانيكية.مع تطوير المواد المعدنية المستخدمة في الغلايات ، تطبق غلايات محطة pwoer في بلدنا بالفعل ضغطًا مرتفعًا ودرجة حرارة عالية (9.8MPa ، 540 درجة) ومعلمات ضغط فائقة (13.7 ميجا باسكال ، 540 و 555 درجة) ، وقد طورت ضغطًا دون الحرج المعلمات (16.7 ميجا باسكال ، 540 و 555 درجة).تطبق الكثير من الغلايات الآن معلمات ضغط فوق الحرج (24.5 ميجا باسكال ، 540-570 درجة) ، وحتى وحدات قليلة جدًا تطبق معايير ضغط ودرجة حرارة أعلى.




بالنسبة للغلايات في محطات الطاقة الكبيرة ، فإن سخانات المياه الفائقة وأجهزة إعادة التسخين هي أجزاء ضرورية ، إلى حد كبير ، فقد أدت إلى زيادة سلامة واقتصاد الغلايات.السخانات الفائقة هي أسطح التسخين التي تقوم بتسخين البخار الرئيسي من درجة الحرارة المحترقة إلى درجة الحرارة المفرطة المقدرة ، وأجهزة إعادة التسخين هي أسطح التسخين التي تقوم بتسخين الزيادات من أسطوانة الضغط العالي للتوربينات البخارية إلى درجة حرارة معينة. تتغير أنواع الفحم ، ويتم تعديلها للتأكد من درجة حرارة المخرج عند المستوى المقنن -10- + 5 درجات.

بالنسبة للغلايات الكبيرة في محطات الطاقة ، فإن السخانات الفائقة وأجهزة إعادة التسخين تمثل نسبة كبيرة في إجمالي أسطح التدفئة ، يجب ترتيبها في المناطق التي يكون فيها الدخان مرتفعًا.لتحسين كفاءة الدوران الحراري في محطات الطاقة ، هناك حاجة إلى تحسين المعلمات الأصلية للبخار تدريجيًا ، تتطلب زيادة ضغط البخار الزيادة المقابلة في درجة حرارة البخار المحمص ، أو ستكون رطوبة المرحلة الكبيرة من عادم التوربينات البخارية عالية جدًا ، مما سيؤثر على سلامتها.وبالتالي ، فإن البخار الذي يتدفق من خلال السخانات الفائقة وأجهزة إعادة التسخين هو بخار ذو درجة حرارة عالية ، وأداء نقل الحرارة سيئ للغاية ، مما يحدد أن درجات حرارة جدار الأنبوب للمسخنات الفائقة وأجهزة إعادة التسخين مرتفعة.


وظائف وخصائص السخانات الفائقة وأجهزة إعادة التسخين

وظائف السخانات الفائقة وأجهزة إعادة التسخين:

تعتبر السخانات الفائقة وأجهزة إعادة التسخين من الأجزاء المهمة لأسطح التسخين ، وتستخدم لزيادة درجة حرارة البخار ، بهدف تحسين المحتوى الحراري للبخار وزيادة كفاءة الدوران الحراري لمحطة الطاقة.

تعمل السخانات الفائقة على تسخين البخار المتحول إلى بخار شديد السخونة بدرجة حرارة معينة.عندما تتغير أحمال الغلاية أو ظروف العمل الأخرى ، من الضروري التأكد من أن درجة حرارة البخار المحمص لتكون طبيعية ، وضمن النطاق المسموح به لتغير درجة الحرارة.

من الدوران الحراري في محطة الطاقة ، تكون المعلمات الأصلية للضغط ودرجة الحرارة أعلى ، وتكون الكفاءة الحرارية للدوران أفضل ، أو تكون رطوبة البخار في مؤخرة التوربينات البخارية عالية جدًا ، مما يؤثر على سلامتها.في حين أن درجة حرارة البخار الفائق محدودة بالمواد المعدنية ، في الوقت الحالي ، بسبب محدودية المواد المعدنية ، لا تزال درجة الحرارة المفرطة لمعظم غلايات محطة الطاقة في نطاق 540-555 درجة مئوية ، ولتجنب الرطوبة البخارية لشفرة التوربينات البخارية الخلفية كبيرة جدًا ، وبالتالي يتم تطبيق نظام إعادة التسخين الأوسط.

وظائف أجهزة إعادة التسخين هي تسخين عادم أسطوانة التوربينات البخارية ذات الضغط العالي إلى درجة حرارة إعادة التسخين القريبة أو المساوية لدرجة الحرارة المفرطة ، ثم إرسالها إلى أسطوانة الضغط المتوسط ​​والضغط المنخفض للتمدد والعمل على زيادة جفاف التوربينات البخارية مؤخرة.عادةً ما يكون ضغط البخار المُسخن خُمس ضغط البخار شديد السخونة.يمكن أن يؤدي تطبيق نظام إعادة التسخين إلى زيادة الكفاءة الحرارية لمحطات الطاقة بنسبة 4-5٪.

حتى الآن في بلدنا ، تستخدم جميع الوحدات التي تزيد سعتها عن 125 ميجاوات نظام إعادة تسخين متوسط ​​لمرة واحدة.يمكن أن تؤدي إعادة التسخين المزدوج إلى زيادة الكفاءة الحرارية للتداول بنسبة 2٪ مرة أخرى ، لكن النظام معقد للغاية ، ولا يتم تطبيقه على الوحدات الوطنية ، ولكنه شائع في الغلايات الكبيرة في الخارج.




مبدأ

• مبدأ التسخين الفائق يشبه أنابيب توليد البخار في الغلاية.
• تكتسح الغازات الساخنة عند درجات الحرارة العالية أنابيب السخان الفائق وترفع درجة حرارة البخار التي تعتمد شدتها على درجة حرارة الغاز الخارج تاركة من السخان الفائق وسرعة الغاز.

تطبيق

تستخدم لتسخين البخار المشبع ، يمكن أن تصل درجة حرارة البخار إلى 900 درجة مئوية.
ترقيات قدرة السخان الفائق لزيادة توليد الطاقة

أرسل إلينا البيانات الفنية المطلوبة ، مثل سعة البخار ، والضغط ، ودرجة الحرارة المطلوبة وما إلى ذلك. وسوف نقوم بالتصميم وفقًا لذلك.
