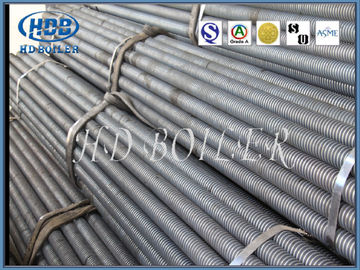

محطة توليد الكهرباء محطة أنبوب مرجل زعنفة أجزاء المقتصد للمرافق ، وحياة طويلة

محطة توليد الكهرباء محطة أنبوب مرجل زعنفة أجزاء المقتصد للمرافق ، وحياة طويلة

محطة توليد الكهرباء محطة أنبوب مرجل زعنفة أجزاء المقتصد للمرافق ، وحياة طويلة
Power Station Plant Boiler Fin Tube Economizer Parts For Utility , Long Life
محطة توليد الكهرباء محطة أنبوب مرجل زعنفة أجزاء المقتصد للمرافق ، وحياة طويلة
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HD Boiler
إصدار الشهادات: ISO9001,ASME,Grade A,SGS,EN
رقم الموديل: أنبوب المرجل ذو الزعانف
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiable
تفاصيل التغليف: التعبئة الإطار الحديد
وقت التسليم: 30 - 60 يوم
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 500 طن شهريا
اتصل
مفصلة وصف المنتج
شرط: الجديد بناء: أنبوب المياه
وقود: الكتلة الحيوية ، حريق الفحم الضغط: ضغط منخفض / مرتفع
نطاق التطبيقات: محطة كهرباء صناعية تخصيص: حسب الطلب
مستوى التصنيع: أ المعالجة السطحية: رسم
تسليط الضوء:

أنبوب زعنفة حلزونية

,

أنبوب زعنفة مبادل حراري



محطة توليد الكهرباء محطة أنبوب المرجل زعنفة أجزاء المقتصد للمنفعة ، وحياة طويلة



وصف المنتج
تحافظ عناصر المبادل الحراري للأنابيب ذات الزعانف على قدرة عالية على نقل الحرارة ، وتمتلك خصائص تنظيف ذاتي فائقة وتحتفظ بالقدرة على التأثير في استرداد الحرارة المفقودة من غاز المداخن في تجديدات الغلايات.يتناسب معامل نقل الحرارة الحراري مع ميل الزعانف ، ولكنه يتناسب عكسياً مع ارتفاع الزعنفة وعرض الزعنفة.ترتبط سعة نقل الحرارة المتكاملة بكفاءة الزعانف ومعامل نقل الحرارة بالحمل الحراري ونسبة الزعانف.يزداد انخفاض الضغط مع زيادة ارتفاع الزعنفة وعرض الزعنفة.



من أجل تحسين كفاءة التبادل الحراري وتمديد نقل الحرارة السطحية ، تم استخدام الأنابيب ذات الزعانف من النوع H على نطاق واسع في الغلايات واستعادة الحرارة المهدرة في السنوات الأخيرة.يتم اشتقاق الأنابيب ذات الزعانف من النوع H بشكل كبير من الأنابيب ذات الزعانف المستطيلة.بسبب هيكل الأخدود الفريد على سطح الزعنفة ، تتميز الأنابيب ذات الزعانف من النوع H بأداء ممتاز في مقاومة التآكل والقاذورات.



محطة توليد الكهرباء محطة أنبوب مرجل زعنفة أجزاء المقتصد للمرافق ، وحياة طويلة 0





بنية


يمكن تعديل منتجاتنا وفقًا لاحتياجات عملائنا والوضع ، فنحن نصمم ونصنع أنابيب H-fin آمنة وموثوقة وفعالة. أكملت HD BOILER أيضًا أنظمة ضمان جودة المنتج المستقلة. إنتاج أنابيب H-fin مع كفاءة عالية في نقل الحرارة ، لديهم مقاومة غازات المداخن ومصممة لمساحة صغيرة.





مزايا


1. مقاومة تآكل ممتازة

يرجع التآكل بشكل أساسي إلى تأثير تأثير القطع الرمادية على الأنبوب وتأثيره.التآكل هو الأشد حول الأنبوب عند مستوى 30 درجة.عندما يكون S1 / d = S2 / d = 2 ، يكون مقدار التآكل هنا 3 أضعاف متوسط ​​القيمة.

نظرًا لتغيير اتجاه تدفق الهواء ، فإن التآكل الأكثر شدة في الصف الثاني.عندما يكون S1 / d = S2 / d = 2 ، يكون الصف الثاني ضعف تآكل الصف الأول ، ويكون تآكل الصف التالي بشكل عام أعلى بنسبة 30٪ إلى 40٪ من الصف الأول.

ترتيب الصف الأول هو نفس ترتيب الصف الأول في التسلسل. في ظل نفس الظروف ، يكون الحد الأقصى للتآكل لحزمة الأنبوب الطولي 3-4 مرات أقل من حزمة الأنبوب المتعرج.

تتناسب سرعة تآكل الأنبوب بشكل مباشر مع معامل عدم انتظام سرعة غاز المداخن KV3.33 ، وتتناسب طرديًا مع معامل عدم الانتظام لتركيز الرماد المتطاير Ku.

يتم ترتيب موفر الأنبوب ذو الزعانف على شكل h بالتسلسل.تقسم الزعنفة على شكل حرف h المساحة إلى عدة مناطق صغيرة ولها تأثير تدفق موحد على تدفق الهواء.بالمقارنة مع موفر الأنبوب البصري ، وموفر الزعنفة الحلزونية ، وموفر الزعنفة الطولي بترتيب متداخلة ، فإن عمر التآكل أعلى بمقدار 3-4 مرات في ظل الظروف الأخرى.

المثبط الجانبي لغاز المداخن يحمي جزء الانحناء.

2. تقليل تراكم الغبار

يحدث تكوين الرماد على جانبي الأنبوب الخلفي والجانبين المتجهين للريح ، ومن السهل تنظيف الأنبوب عن طريق التشويش ، ويتراكم غبار أقل على الجزء الخلفي ، أما بالنسبة لترتيب الأنابيب بالتسلسل ، نظرًا لأن تدفق الهواء ليس من السهل تنظيفه في الجزء الخلفي من الأنبوب ، يوجد تراكم أكبر للرماد في ترتيب الأنابيب بالتتابع أكثر من العمود الخطأ.

يتم لحام الزعنفة من النوع h على جانبي الأنبوب ، والتي لا تتراكم الرماد ، بينما يتدفق تدفق الهواء بشكل مستقيم ، ولا يتغير اتجاه تدفق الهواء ، ولا تتراكم الزعنفة الرماد.

يتم ترك فجوة من 4-10 في منتصف الزعنفة من النوع h ، والتي يمكن أن توجه تدفق الهواء لاكتساح زعنفة الأنبوب لتراكم الغبار.

نظرًا لأن الزاوية الحلزونية للزعنفة توجه اتجاه التدفق ، فإن تراكم الرماد في أنبوب الزعنفة يكون أكثر خطورة ، ولا يمكن استخدام الموفر الذي لا يشكل رمادًا سائبًا. تظهر العملية الميدانية أن أنبوب الزعنفة على شكل حرف h لا يتراكم الرماد ، في حين أن الزعنفة الحلزونية خطيرة.

يتكون أنبوب الزعنفة الطولي من تدفق الهواء على طول الزعنفة حيث يتم لحام الزعنفة على السطح والجزء الخلفي من الرماد المتراكم ، وتكون بعض المناطق عرضة لتراكم الغبار.

الزعنفة على شكل حرف h ، والتي تشكل قناة مستقيمة على كلا الجانبين ، لها أفضل تأثير نفخ.

3. مساحة مدمجة ومنخفضة التكلفة

مجموعة الأنابيب مضغوطة كثيرًا وتقلل من ارتفاع دخان الذيل جيدًا.

يتم تقليل الوزن الإجمالي بشكل كبير وتقليل حمولة نظام التعليق.

تقليل تكلفة المقتصد والغلاية المتكاملة.

4. تقليل المقاومة الجانبية للدخان

تقليل تكلفة التشغيل والاستثمار للمروحة المستحثة.

5. تقليل وصلات اللحام وتحسين الموثوقية.



محطة توليد الكهرباء محطة أنبوب مرجل زعنفة أجزاء المقتصد للمرافق ، وحياة طويلة 1



المعايير الفنية


غرض أنبوب القاعدة OD
(مم)
سمك الأنبوب الأساسي (مم) ارتفاع الزعنفة (مم) سمك الزعنفة (مم) زعنفة الملعب (مم)
نطاق 25.4 مم ~ 1600 مم 2.5 مم ~ 40 مم 0.5 مم ~ 20.0 مم 0.5 مم ~ 3.0 مم 5 مم ~ 25.4 مم
مادة الكربون الصلب وسبائك الصلب والفولاذ المقاوم للصدأ
طول 0 <لتر 12000



المنتج أنبوب H-fin
أنبوب القاعدة ملحومة أو غير ملحومة
مادة الكربون الصلب وسبائك الصلب والفولاذ المقاوم للصدأ والسبائك غير الحديدية وسبائك النيكل.
تطبيق موفر H ، مبخر H ، سخان H ، سخان هواء H وما إلى ذلك.





تعريف عن الشركة


تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، Ltd (المتاجرة باسم HD Boiler) ، تنتج محطة طاقة ؛صناعي؛الحرارة المهدرةحرق النفايات؛الكتلة الحيوية.الناقل الحراري العضوي والمراجل البخارية الكهربائية.إلى جانب مجموعة شاملة من أسطح التدفئة ، تقدم HD Boiler إلى السوق خدمة فريدة بما في ذلك تصميم الغلاية وتصنيعها وتركيبها وصيانتها واستبدال أجزاء ضغط الغلاية.



1. مساحة تصنيع 200000 متر مربع

2. 80 مهندساً

3. 200 لحام مشفر

4. 30 مفتشًا مرخصًا (مدربون NDT من المستوى الثالث)

5. تراخيص من الفئة أ لتصميم وتصنيع الغلايات

6. ISO 9001: 2015 نظام الجودة

7. شهادة ASME للغلايات الكهربائية

8. اعتماد ختم ASME 'S' و 'U' و NB
