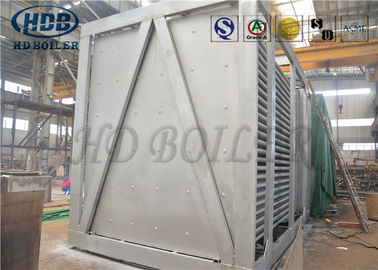

سخان هواء الغلايات العمودي لمراجل محطات الطاقة الحرارية والمراجل الصناعية
تفاصيل المنتج
| اكتب: | أنبوبي | تطبيق: | محطة الطاقة الحرارية والمراجل الصناعية |
|---|---|---|---|
| مواد: | أنبوب فولاذي رقيق الجدران | الوقود: | فحم |
| ضمان: | سنتان | اسم المنتج: | سخان الهواء الأنبوبي |
| إبراز |
التسخين الهوائي للغلاية,والتسخين الهوائي في محطة الطاقة الحرارية |
||
وصف المنتج
مسخن الهواء العمودي للغلايات الهوائية المسبقة الصنع لمراجل محطات الطاقة الحرارية والمراجل الصناعية
مقدمة عامة
التسخين الهوائي هو نوع من المعدات التي يمكنها تحسين أداء التبادل الحراري للغلاية وتقليل استهلاك الطاقة.تتمثل وظيفة التسخين المسبق للهواء في تسخين غاز المداخن الذي يتم تفريغه من مداخن الذيل في الغلاية ونقله إلى الهواء قبل دخول المرجل من خلال المبرد ، وذلك لتسخين الهواء مسبقًا لدرجة حرارة معينة.
يتم استخدام مسخن الهواء بشكل عام في الغلايات التي تعمل بالفحم في محطة الطاقة ، ويمكن تقسيمها إلى نوع أنبوبي ونوع دوار.يمكن تقسيم النوع الدوار أيضًا إلى نوع دوار لغطاء الرياح ونوع دوار لسطح التسخين. تستخدم محطات الطاقة عادةً جهاز التسخين المسبق للهواء الدوار لسطح التسخين.بشكل عام ، يكون التطبيق في الغلايات مكونًا من جزأين وثلاثة أقسام وأربعة أقسام ، من بينها المقصورة الأربعة التي يتم استخدامها بشكل أكثر شيوعًا في غلايات CFB.
تصنيف
وفقًا لطريقة نقل الحرارة ، يمكن تقسيم التسخين المسبق للهواء إلى نوعين: نوع التوصيل الحراري ونوع التجديد ، ومن بين نوع التوصيل الحراري ، يتم استخدام التسخين المسبق للهواء الأنبوبي بشكل شائع. يزداد سطح التسخين المسبق للهواء الأنبوبي ، مما يؤدي إلى صعوبات في ترتيب سطح تسخين الذيل.لذلك ، تعتمد معظم الوحدات ذات السعة الكبيرة مسخن هواء دوار مدمج وخفيف الوزن.ينقسم التسخين الهوائي عمومًا إلى ثلاثة أنواع: نوع اللوحة والنوع الدوار والنوع الأنبوبي.
المكون الرئيسي لنقل الحرارة في جهاز التسخين المسبق للهواء الأنبوبي هو أنبوب فولاذي رقيق الجدران.تكون سخانات الهواء الأنبوبية في الغالب مكعبات.الأنابيب الفولاذية مرتبة بشكل عمودي ومتداخلة مع بعضها البعض.كلا الطرفين ملحوم على صفائح الأنبوب العلوية والسفلية. تم تجهيز مسخن الهواء الأنبوبي بصفيحة أنبوبية وسيطة في صندوق الأنبوب.يمر غاز المداخن عبر جهاز التسخين المسبق لأعلى ولأسفل الأنبوب ، بينما يمر الهواء عبر جهاز التسخين المسبق أفقيًا لإكمال نقل الحرارة.
يستخدم التسخين المسبق للهواء الأنبوبي على نطاق واسع في غلايات محطات الطاقة والمراجل الصناعية نظرًا لمزاياها المتمثلة في الختم الجيد ، وكفاءة نقل الحرارة العالية ، وسهولة التصنيع والمعالجة.تتمثل أوجه القصور في التسخين المسبق للهواء الأنبوبي في الحجم الكبير وسهولة توصيل الرماد لمحتوى الأنبوب الفولاذي والتنظيف الصعب وسهولة التآكل والتلف عند مدخل غاز المداخن.
نظام مساعد
يشمل التسخين المسبق للهواء الدوراني بشكل أساسي إنذار الحريق (اكتشاف النقاط الساخنة) ، وتعديل الخلوص ، والتحكم في تحويل التردد ، ونظام زيت التشحيم ، ونظام إنذار إيقاف الدوار ، ونظام نفخ السخام وتنظيفه ، إلخ.
المشاكل الرئيسية التي تؤثر على أداء التسخين بالهواء الدوار هي تسرب الهواء والتآكل وانسداد الرماد.في تصميم مسخن الهواء الأنبوبي ، يجب تحديد معدل تدفق الهواء وحجم صندوق الأنبوب بشكل معقول ، أو يجب تثبيت لوح عزل الاهتزاز على طول اتجاه تدفق الهواء لمنع رنين التجويف ، كما أن لوحة عزل الاهتزاز لها وظيفة القضاء على الضوضاء.يعد تسرب الهواء من جهاز التسخين المسبق للهواء الدوراني مشكلة مهمة.يجب اتخاذ تدابير في التصميم والتصنيع والتركيب والتشغيل للحفاظ على فجوة إحكام معقولة بين المكونات الديناميكية والثابتة في الحالة الحرارية. عند حرق وقود عالي الكبريت ، يكون كل من التسخين المسبق الأنبوبي والدوراني عرضة للتآكل وانسداد الرماد. تركيب سخان أو إعادة تدوير الهواء الساخن عند مدخل الهواء ؛استخدام احتراق منخفض للأكسجين أو خلط إضافات احتراق لتقليل إنتاج غاز ثاني أكسيد الكبريت في غاز المداخن ؛نفخ الرماد بانتظام للحفاظ على سطح التدفئة نظيفًا ؛باستخدام مواد مقاومة للتآكل على سطح التسخين ، إلخ.
معامل
عنصر التخطيط |
تخطيط أفقي | التخطيط العمودي |
| ترتيب الأنبوب |
ترتيب متدرج / |
ترتيب متدرج / |
| ختم الأنابيب واللوحة |
مواد التغليف المقاومة للحرارة / |
اللحام |
| مضاد للارتداء |
أ ، عندما ينظف الغاز الأنبوب الخارجي ، فإن أنابيب الدخان المرحب بها لها بلاط واقي |
|
يتم تصنيف منتجات التسخين المسبق للهواء بالمينا على النحو التالي حسب التطبيق
1.مبادل حراري المينا مصمم لمشاريع تجديد نزع النيتروجين
2.مبادل حراري إينامل لتدوير غلايات الطبقة المميعة ومراجل الفحم المسحوقة
أجزاء مبادل لمحارق القمامة ومراجل الكتلة الحيوية
3.أجزاء مبادل الحرارة للأفران الشبكية ، مثل الأفران الشبكية المتسلسلة .4 أجزاء مبادل الحرارة للغلايات التي تعمل بالغاز ، مثل غلايات الكيروسين ، وأفران فحم الكوك ، وما إلى ذلك.
