| مكان المنشأ: | مدينة تشانغجيانغ جانج |
| اسم العلامة التجارية: | HDB |
| إصدار الشهادات: | ISO9001.ASME |
| رقم الموديل: | لفائف المقتصد |
| الحد الأدنى لكمية: | 5 طن |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | إطار الحديد |
| وقت التسليم: | 50 أيام |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، D / P |
| القدرة على العرض: | 1500 طن / شهر |
| وقود: | الفحم الحجري ، الكتلة الحيوية | اكتب: | توفير الطاقة |
|---|---|---|---|
| نطاق التطبيقات: | غلاية استرداد الحرارة المهدرة | تخصيص: | حسب الطلب |
| المعالجة السطحية: | وصلة لحام اختبار PT 100٪ | مواد: | الكربون الصلب (20 # ، 20G ، SA192 ، A-1) ، سبائك الصلب (15CrMoG ، 12Cr1MoVG ، T11 ، T22) إلخ. |
| تسليط الضوء: | سخان بخار الغلاية,سخان بخار لاستعادة الحرارة المفقودة,سخان بخار لمحطة توليد الطاقة الحرارية |
||

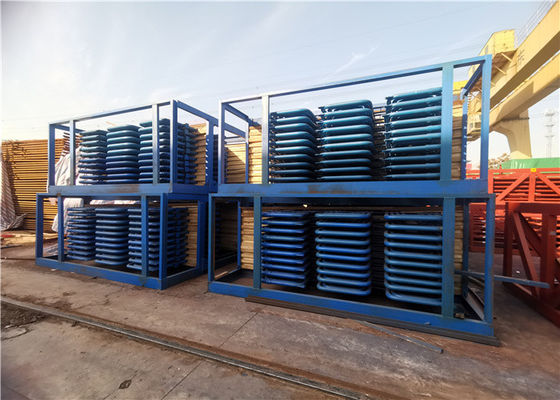

100٪ لحام مشترك Pt اختبار قطع غيار الغلاية جهاز تسخين يستخدم لغلاية استرداد الحرارة المفقودة
يعتبر السخان الفائق جزءًا مهمًا من الغلايات في محطة توليد الكهرباء حيث يتم استخدامه لتحسين مستوى كفاءة محطة الطاقة.السخان الفائق ضروري لتحويل البخار الرطب إلى بخار جاف.
استخدام السخانات الفائقة في الغلايات الصناعية
تستخدم السخانات الفائقة حيث يكون البخار الجاف مطلوبًا فقط في عملية / آلات مثل التوربينات.أي محتوى رطوبة في البخار في مثل هذه الحالات يحدث أن يتحلل أو يتآكل الآلة مما يؤثر على متوسط العمر التشغيلي لها.لذلك ، يقوم جهاز التسخين الفائق بتحويل البخار منخفض الجودة إلى جودة عالية للمستخدمين النهائيين.
في بعض الأحيان ، تكون هناك حاجة أيضًا إلى السخان الفائق عندما نحتاج إلى نقل البخار إلى أماكن بعيدة حيث توجد بعض الخسائر في درجات الحرارة أثناء النقل.
يمكن استخدام السخانات الفائقة في المحرك البخاري حيث يلزم البخار الجاف المطلق لمنع تآكل أجزاء المحرك.
في حالة غلايات أنابيب المياه ، ستوفر الغازات الساخنة درجة الحرارة المطلوبة لإنتاج بخار شديد السخونة وقد يكون السخان الفائق جزءًا إضافيًا من منطقة الفرن.في حالات أخرى ، قد تكون هناك حاجة لسخان فائق يعمل بشكل منفصل لأن الغازات الناتجة عن التوربينات الغازية باردة نسبيًا.
Superheater & Reheater ، مكون مخصص للغلاية
السخان الفائق هو مكون يقوم بتسخين البخار المشبع في غلاية صناعية ، وتحويله إلى بخار شديد السخونة.يضمن السخان الفائق لدينا أن درجة حرارة البخار المحمص سوف تتقلب ضمن النطاق المسموح به (عادة ما يختلف من 540° C إلى 500 ° C) عند تحميل الغلاية أكثر من اللازم.
أنواع السخان الفائق:
1. السخان الفائق الإشعاعي: وهو أقدم أنواع السخانات الفائقة ويقع فوق أو خلف ضفاف أنابيب المياه لحمايتها من اللهب أو الحريق المباشر.
المعلمات التي تزيد من الحمل الحراري
أ.زيادة تدفق الوقود والهواء (تدفق غاز الاحتراق)
ب.زيادة معدل تدفق كتلة البخار
يعتمد الإشعاع بشكل أساسي على درجة حرارة اللهب.مع زيادة معدل تدفق البخار ، تصبح درجة حرارة الخروج أقل.
سخان سوبر مشع
يتم وضعها معرضة لمصدر الحرارة الذي يتطلب تحسين درجات حرارة المعدن.
يتم استخدام سخانات وأجهزة إعادة تسخين فائقة الإشعاع والحرارة للبخار بدرجة حرارة عالية.
ملحق للسخان الفائق بالبخار المشع بدرجة حرارة عالية في الغلاية
إنها مصنوعة من أنابيب تشبه الثعبان (فولاذ كربوني ، سبائك فولاذية أو فولاذ مقاوم للحرارة ، إلخ) وصناديق تجميع ومواد داعمة أخرى.تحتوي الأنابيب عمومًا على φ32 أو φ38 أو φ42 أو أنواع أخرى من المواصفات ، وفقًا لاحتياجات المستخدم بشكل منفصل.
أجهزة إعادة التسخين
إنها عاقلة مثل السخانات الفائقة ولكن نظرًا لأن درجة حرارة خروجها أقل قليلاً من السخانات الفائقة وضغطها أقل بنسبة 20٪ -25٪ من السخان الفائق ، فيمكنها تحمل سبائك مادية أقل جودة.
طلب:
يتكون سخان البخار الفائق من ملفات أنبوب كثيفة ويوضع في المدخنة تحت درجة حرارة 450 درجة مئوية - 1000 درجة مئوية.
بالنسبة لسعة غلاية محطة الطاقة التي تزيد عن 10 ميجا باسكال ، يتم عادة استخدام سخان الصوانى والملفوف.
تفاصيل
| 1 | تكوين الخامات | الكربون الصلب أو سبائك الصلب أو الفولاذ المقاوم للحرارة ، وصناديق التجميع والمواد الداعمة الأخرى.الأنابيب هي أنواع مخصصة من المواصفات. |
| 2 | نمط التصميم | تخطيط عمودي أو أفقي. |
| 3 | مزايا | المظهر الجميل والحجم والدقة وتقنية الانحناء واللحام من الدرجة الأولى ، ومعدات الكشف من الدرجة الأولى. |
معايير التصنيع والقبول
| 1 | JB / T1611 "المواصفات الفنية لتصنيع أنابيب الغلايات." |
| 2 | JB / T1612 "الشروط الفنية لاختبار ضغط المرجل." |
| 3 | JB / T1613 "المواصفات الفنية للحام أجزاء الضغط من المرجل." |
| 4 | JB / T1615 "المواصفات الفنية لطلاء وتعبئة المرجل." |
| 5 | JB / T3375 "قواعد قبول مواد بناء المرجل". |
هيكل التصميم
• يرفع السخونة الزائدة من الكفاءة الكلية بالإضافة إلى تجنب الكثير من التكثيف في المراحل الأخيرة من التوربين الذي يتجنب تآكل الشفرة.
• يتم استخدام حرارة غازات الاحتراق من الفرن لإزالة الرطوبة من البخار وتسخين البخار.
• تحتوي السخانات الفائقة عادةً على عدة دوائر أنبوبية بالتوازي مع واحد أو أكثر من الانحناءات الراجعة ، متصلة بين الرؤوس.
• يتم نقل الحرارة من الغازات الساخنة إلى البخار الموجود في السخان الزائد عند درجات حرارة عالية.
• لذلك يتم ترتيب القسم الرئيسي من السخان الفائق في تدفق معاكس وقسم ثانوي في تدفق متوازي لتقليل درجة حرارة إجهاد جدار الأنبوب.
أرسل لنا البيانات الفنية المطلوبة ، مثل سعة البخار ، والضغط ، ودرجة الحرارة المطلوبة وما إلى ذلك. وسوف نصمم وفقًا لذلك.
تقدم HD Boiler أفضل منشأة في فئتها
لأكثر من 30 عامًا ، تعمل Hua Dong Boiler باستمرار على ابتكار وتحسين سخانات الغلايات الفائقة وأجهزة إعادة التسخين. تضمن التحسينات في الانحناء واللحام والتصميم أن منتجاتنا تلبي معايير Euorpean والأمريكية ، مما يضمن أداء قابل لإعادة الاستخدام.
نحن المورد المؤهل لمصنعي الغلايات الكبيرة التالية في الصين:
