مصقول التماس الكربون الصلب الاحتراق الهواء الاحتراق لمحطة الطاقة

ASME شهادة توفير الطاقة أجزاء الغلايات مسخن الهواء لمرجل محطة توليد الكهرباء

وصف

فوائد

1. تحسين معدل الاحتراق ومن ثم زيادة معدل توليد البخار للغلاية.

2. بسبب ارتفاع درجة حرارة الهواء ، تزداد درجة حرارة الفرن ، لذلك يمكن حرق الفحم ذو الدرجة المنخفضة بكفاءة.

3. تسخين الهواء بواسطة حرارة غازات العادم ، مما يقلل من استهلاك الوقود ، وبالتالي تزداد الكفاءة الحرارية للغلاية.

4. التوفير في استهلاك الوقود وزيادة قدرة توليد البخار.

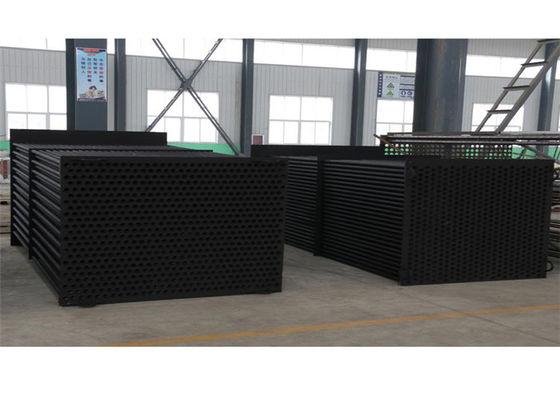

مسخن الهواء الأنبوبي

مصنعنا متخصص في التسخين المسبق للهواء الأنبوبي ، وقد يكون للتسخين الأنبوبي عدد من التكوينات.

1. مجموعة من الأنابيب العمودية التي يتدفق من خلالها غاز المداخن إلى أسفل ويتبادل الحرارة مع الهواء المحيط الذي يتدفق أفقيًا عبر الجزء الخارجي من الأنابيب.عادة ما يتم توفير الحواجز بحيث يتدفق الهواء عبر الأنابيب عدة مرات.على سبيل المثال ، كما هو موضح في الرسم البياني المجاور ، يتدفق الهواء عبر الأنابيب ثلاث مرات ويشار إليه بالتسخين المسبق للهواء الأنبوبي ثلاثي التمريرات.
2. نفس ما ورد أعلاه (1) فيما عدا أن غاز المداخن يتدفق لأعلى وليس لأسفل.
3. حزمة من الأنابيب الأفقية التي من خلالها يتدفق الهواء ويتبادل الحرارة مع غاز المداخن الساخن المتدفق إلى أسفل عبر حزمة الأنبوب.

Adavantages

1. يزيد الهواء المسخن من معدل الاحتراق ثم يزيد من توليد البخار من المرجل.

2. بسبب ارتفاع درجة الحرارة.من الهواء ، تزداد درجة حرارة الفرن ، لذلك يمكن حرق الفحم منخفض الدرجة بكفاءة.

3. تسخين الهواء بواسطة حرارة غازات العادم مما يقلل من استهلاك الوقود لذلك تزداد الكفاءة الحرارية للغلاية.

بناء

يتم تركيب مسخن هوائي بين المقتصدات والمدخنة ، ويتكون من عدد كبير من الأنابيب مرتبة في غلاف غازات المداخن ، ويكون الهواء الداخل في الطرف السفلي ، ويتم توفير الحواجز داخل التسخين المسبق للهواء ، ويتم توفير قادوس السخام في الأسفل.

عملية العمل

1. تدخل غازات المداخن الساخنة في الأنابيب من أعلى الغلاف وتترك من المدخنة.

2. مدخل الهواء في R.Tem.يتم إدخاله في الغلاف بمساعدة المروحة.

3. يمر الهواء لأعلى حول الأنابيب في الاتجاه المعاكس لتدفق الغازات الساخنة.

4. يزيد Baffeles من إجمالي طول مسار الهواء وبالتالي يزيد من انتقال الحرارة.

اختبارات
