مكان المنشأ: | الصين |
اسم العلامة التجارية: | HDB |
إصدار الشهادات: | ISO9001 , SGS , ASME , EN , TUV |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
تفاصيل التغليف: | التعبئة البحر للتصدير |
وقت التسليم: | 30 ~ 50 يوم |
اسم المنتج: | طبل المراجل البخارية | تطبيق: | غلاية محطة توليد الكهرباء ومطحنة السكر |
---|---|---|---|
مواد: | الكربون الصلب | اساسي: | ASME / EN / GB |
التعبئة: | إطار فولاذي | ميناء التحميل: | شنغهاي |
تسليط الضوء: | أسطوانة بخار مرجل قياسية ASME,طبل بخار غلاية أنبوب الماء,أنبوب بخار أنبوب الماء 32 مم |

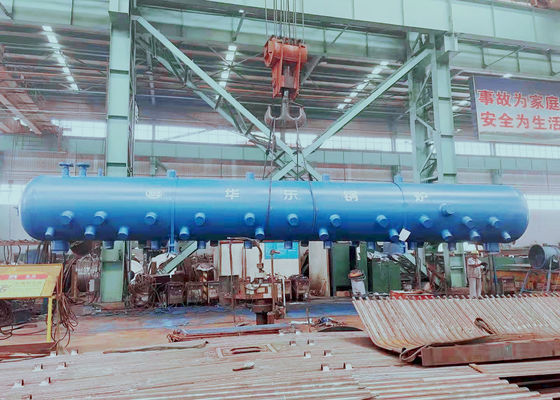

حوض بخار أجزاء الغلاية مصنوع من الفولاذ الكربوني لمطحنة السكر بمعيار ASME
تعريف
تعتبر أسطوانة البخار ميزة قياسية في غلاية أنابيب المياه.إنه خزان ماء / بخار في الطرف العلوي لأنابيب المياه.يقوم الأسطوانة بتخزين البخار المتولد في أنابيب الماء ويعمل كفاصل طور لخليط البخار / الماء.يساعد الاختلاف في الكثافة بين الماء الساخن والبارد في تراكم الماء "الأكثر سخونة" والبخار المشبع في أسطوانة البخار.
تعتبر أسطوانة بخار الغلاية من أهم أوعية الضغط في الغلايات الصناعية لتخزين الماء الساخن والبخار.في نظام أنابيب الغلايات الصناعية ، لا يمكن تبخير كل الماء الساخن بالكامل إلى بخار ، بل خليط من البخار والماء الساخن.نظرًا لأن الماء الساخن المشبع يحتاج إلى مزيد من الحرارة لتحويله إلى بخار ، فإن أسطوانة بخار الغلاية هي قطعة مطلوبة من المعدات.تفصل أسطوانة البخار الماء الساخن والبخار ، حيث لا يزال الخليط يتدفق مرة أخرى لإعادة التسخين من خلال قادم لأسفل.
تصنيف
ضغط | قليل | وسط | متوسط | مرتفع جدا |
القطر الداخلي (مم) |
∅ 800-1200 |
∅ 1400-1600 |
∅ 1600-1800 |
∅ 1600-1800 |
سمك (مم) | 16-25 | 32-46 | 60-100 | 80-100 |
مادة | الكربون الصلب | الكربون الصلب وسبائك الصلب | الكربون الصلب وسبائك الصلب | خليط معدني |
تفاصيل فصل البخار عن الماء
فصل البخار الأساسي عن الماء يزيل كل البخار تقريبًا من الماء بحيث تتم إعادة تدوير القليل جدًا من البخار من قاع الأسطوانة باتجاه الأنابيب الساخنة من خلال وصلة المخرج (الواصل السفلي).
عند الفصل الثانوي، يمر البخار من خلال مرحلة ثانوية من الفواصل أو عناصر الغسل (عادة صفائح متوازية مموجة متقاربة) لإزالة قطرات الماء النهائية.ثم يتم استنفاد البخار من خلال منافذ مختلفة.
مكملات
المكونات الرئيسية في نظام المرجل هي سخانات مياه تغذية الغلايات ، ونزع الهواء ، والمرجل ، ومضخة التغذية ، والموفر ، والغلاية ، والمسخن ، والمخفف ، ونظام البخار ، والمكثف ، ومضخة التكثيف.بالإضافة إلى ذلك ، هناك مجموعات من الضوابط لمراقبة تدفق الماء والبخار وتدفق الوقود وتدفق الهواء وإضافات المعالجة الكيميائية.
مراقبة الجودة
1. اختبار التأثير وتقرير حساب القوة مع معلومات المواد المطبقة.
2. 100٪ تقرير NDT (فحص غير مدمر) للوحة الفولاذية والأنبوب والقطب الكهربي
3. تقرير فحص الأشعة السينية والأشعة γ واختبار اختراق السائل (خط اللحام): لضمان جودة المرجل بالكامل
4. تقرير الاختبار الهيدروليكي: ضمان ضغط العمل القياسي والسلامة
