| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HD Boiler |
| إصدار الشهادات: | ISO9001 , SGS , TUV , ASME , EN |
| رقم الموديل: | وعاء البخار |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | التعبئة صالحة للابحار |
| وقت التسليم: | 50 ~ 100 يوم |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 400 طن شهريا |
| شرط: | جديد | بناء: | أنبوب النار / الماء |
|---|---|---|---|
| وقود: | الفحم / الغاز / الفحم / حرارة الماء | اكتب: | الدورة الطبيعية / مرة واحدة |
| تخصيص: | حسب الطلب | كود HS: | 3215960855 |
| تسليط الضوء: | غلاية بخار الغاز الطبيعي الأفقية,غلاية بخار زيت نفايات 1300 حصان,غلاية بخار بالغاز الطبيعي بقوة 1300 حصان |
||
الفحم بكفاءة عاليةبراميل مزدوجة أفقية زيت نفايات الغاز الطبيعي غلاية بخار
وصف
1. تشغيل أوتوماتيكي بالكامل ، آمن وموثوق ، مع مجموعة متنوعة من أجهزة التحكم والحماية في الغلايات ، وضغط البخار ، وضغط الماء ، والحرق جميعها مع أنظمة التحكم الآلي.غلاية الماء الساخن مجهزة أيضًا بالتحكم في العملية والتحكم في درجة الحرارة والوقت.
2. سهل التشغيل والصيانة ، موفر لليد العاملة.
3. مُجهزة بموقد ذو علامة تجارية مستوردة ، وقود احتراق كامل والحفاظ على الطاقة ، حماية البيئة.
4. غرفة مرجل مغلقة واسعة الاحتراق ، خالية من السحب ، جيدة المظهر ونظيفة.
5. هيكل مدمج ، سهل التركيب.
تحتوي رؤوس الغلاية على رأس جدار مائي ، ورأس فائق التسخين ، ورأس اقتصادي ، وما إلى ذلك ، فهي تعمل كتجميع ، وخلط ، وإعادة توزيع وسيط العمل ، كهيكل ، ويمكن تصنيفها على أنها نوع الغطاء النهائي (الضميمة النهائية) والربط لأسفل اكتب.
يتكون الرأس من جسم رأس (أنبوب فولاذي غير ملحوم بقطر كبير) ، غطاء نهاية (حاوية) ، وصلة أنبوب ، فتحة يد ، مقبس حراري وما إلى ذلك.ويتم إجراء فحص اللحام بصرامة كعملية لحام لضمان منتجات مؤهلة بنسبة 100٪.

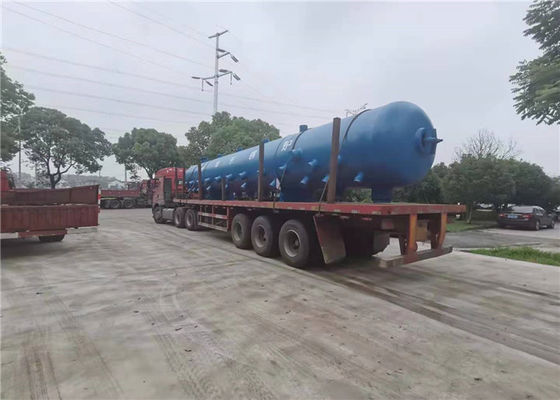

الأسطوانة عبارة عن وعاء ضغط أسطواني يستخدم لفصل الماء بالبخار وتنقية البخار في غلاية أنبوب الماء لتشكيل دائرة دوران المياه وتخزين مياه الغلاية.وتتمثل مهمتها الرئيسية في تلقي المياه من المقتصد ، وفصل البخار والماء ، وتزويد المياه إلى الدائرة الدائرية وتوصيل البخار المشبع إلى السخان الفائق.توجد كمية معينة من الماء في الأسطوانة ، والتي تحتوي على كمية معينة من الحرارة والتخزين المتوسط العامل.يمكن أن يبطئ سرعة تغيير ضغط البخار عندما تتغير ظروف العمل ، ويلعب دورًا مؤقتًا معينًا عندما لا يتم تنسيق مياه التغذية والحمل لفترة قصيرة.تم تجهيز الأسطوانة بأجهزة داخلية لفصل الماء بالبخار وتنظيف البخار وضبط الجرعات في الغلاية والتفريغ المستمر لضمان جودة البخار كما هو موضح في الشكل.
الأسطوانة هي الجزء الأكبر حجماً والأكثر تكلفةً الذي يتحمل ضغط الجدار السميك في المرجل.لا تتحمل الأسطوانة ضغطًا داخليًا مرتفعًا فحسب ، بل تولد أيضًا إجهادًا حراريًا بسبب اختلاف ظروف التشغيل وتقلب درجة حرارة الجدار.لذلك ، فإن ظروف العمل سيئة ، وهناك حاجة إلى مراقبة فعالة لظروف التشغيل.
تفاصيل فصل البخار عن الماء
فصل البخار الأساسي عن الماء يزيل كل البخار تقريبًا من الماء بحيث تتم إعادة تدوير القليل جدًا من البخار من قاع الأسطوانة باتجاه الأنابيب الساخنة من خلال وصلة المخرج (الواصل السفلي).
عند الفصل الثانوي، يمر البخار من خلال مرحلة ثانوية من الفواصل أو عناصر الغسل (عادة صفائح متوازية مموجة متقاربة) لإزالة قطرات الماء النهائية.ثم يتم استنفاد البخار من خلال منافذ مختلفة.
| اسم المنتج | |
| سعة البخار | 6-30 طن بخار في الساعة |
| قوة المرجل | 30-1300 حصان |
| ضغط العمل | 1.25 ميجا باسكال.1.6 ميجا باسكال ، 2.5 ميجا باسكال |
| درجة حرارة البخار | 193 ℃ ، 204℃ ،226℃ |
| الكفاءة الحرارية | 95٪ |
| التحكم في العملية | تحكم PLC ذكي |
المعايير الفنية
| البند | براميل مزدوجة أفقية زيت نفايات الغاز الطبيعي غلاية بخار | |||||||||
| سعة البخار المقدرة (طن / ساعة) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
| ضغط البخار المقدر MPa | 1.25 / 1.6 / 2.5 | |||||||||
| درجة حرارة البخار المقدرة ℃ | 194/203/225/400 | |||||||||
| كفاءة التصميم٪ | 92.26 | 92.23 | 92.22 | 92.26 | 92.26 | 91.99 | 91.82 | 91.99 | 92.17 | |
| درجة حرارة مياه التغذية ℃ | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
| الوقود المتاح | الديزل / الزيت الثقيل / الغاز الطبيعي / غاز البترول المسال | |||||||||
| استهلاك الوقود | ديزل كجم / ساعة | 267.45 | 402.68 | 535.2 | 668.6 | 1002.6 | 1337.3 | 1671.6 | 2005.9 | 2336.8 |
| الغاز الطبيعي Nm3 / ساعة | 329.4 | 425.9 | 567.9 | 709.6 | 1064.3 | 1418.4 | 1773.1 | 2127.6 | 2477.4 | |
| البعد الشامل | الطول م | 5.2 | 5.9 | 7.2 | 7.8 | 8.5 | 9.2 | 11.4 | 11 | 11.2 |
| العرض م | 2.7 | 2.7 | 3.4 | 3.4 | 3.6 | 3.7 | 3.7 | 3.9 | 4.6 | |
| ارتفاع م | 3.2 | 3.2 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4.6 | 5.2 | |
القدرة على التصميم والتصنيع
1. اثنان من خطوط إنتاج اللفافات الأوتوماتيكية
2. الانحناء الساخن لأدنى نصف قطر للانحناء 0.6D
3. ثني أنبوب غشاء الجدار ، مع آلات ثني الألواح الأفقية والعمودية
4. تصنيع الألواح لما يصل إلى 1000 ميجاوات من غلايات محطة توليد الكهرباء
5. تصنيع أجهزة الفصل الحلزونية للغلايات CFB
6. تصنيع الرأس وفقًا للمعايير الصينية (GB) أو المعايير الأمريكية (ASME) أو معايير الاتحاد الأوروبي (EN)
7. مجموعة واسعة من معدات المعالجة الحرارية بما في ذلك 10 أفران ، تقدم التطبيع والتلطيف
