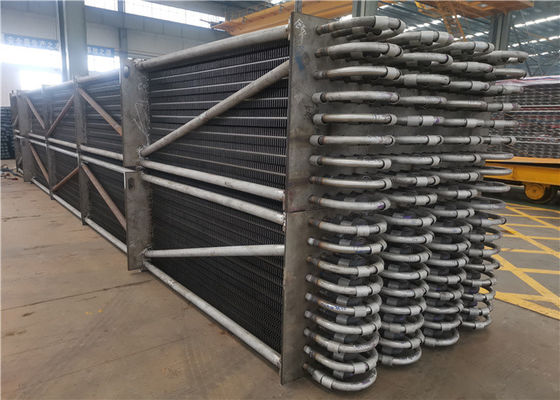

4kW أنبوب زعنفة عمودي يقلل من الإجهاد الحراري المرجل المقتصد

الموفر لأنبوب الزعنفة العمودي في محطة توليد الطاقة يقلل من الإجهاد الحراري

وصف المقتصد

المقتصد هو جهاز مثبت في الجزء السفلي من مداخن ذيل الغلاية لإعادة تدوير الحرارة المهدرة لدخان العادم ، وتسخين مياه تغذية الغلاية في سطح تسخين الماء المشبع تحت ضغط أسطوانة البخار ، لأنه يمتص حرارة درجة الحرارة المرتفعة غاز المداخن ، يقلل من درجة حرارة العادم لغاز المداخن ، ويوفر الطاقة ويحسن الكفاءة ، لذلك يطلق عليه الموفر.

الموفر للأنبوب ذو الزعانف من النوع H هو موفر فعال لنقل الحرارة يتم تجميعه بواسطة أنبوب زعنفة من النوع h (يُسمى أيضًا الأنبوب ذو الزعانف من النوع H ، والأنبوب المزعنف ، وأنبوب الفراشة).

1. الهيكل: النموذج الأساسي هو النوع "H" والنوع "H" المزدوج ، مرتبة في الخط.

2. خصائص الأداء:

(1) الموفر مع موفر الأنبوب ذو الزعانف من النوع H بدلاً من موفر الأنبوب العاري يمكن أن يزيد من مساحة نقل الحرارة ، ويقلل من عدد ترتيب الأنابيب ، وذلك لزيادة قسم دوران غاز المداخن ، وتقليل سرعة الدخان ، وتقليل التآكل. يتناسب معدل تآكل الأنبوب مع القوة 3.33 لمعدل تدفق غاز المداخن ، إذا تم تقليل سرعة غاز المداخن من 9 م / ث إلى 7 م / ث ، فسيتم تقليل معدل التآكل إلى 43٪ من الأصل. الوقت ، تظهر التجربة أن الأنبوب ذو الزعانف نفسه له تأثير في جعل الرماد المتطاير يتركز في منتصف صف الأنبوب ، وبالتالي فإن موفر الأنبوب ذو الزعانف له تأثير في تقليل التآكل على الهيكل.

(2) يمكن تصنيع الأنبوب ذو الزعانف من النوع H في أنبوب مزدوج الزعانف نوع "H double H" ، هيكله صلب ، ويمكن استخدامه في حالة صف الأنبوب الطويل.

(3) يتم ترتيب الموفر للأنبوب ذو الزعانف من النوع H في الخط.تقسم الزعنفة من النوع H المساحة إلى عدة مناطق صغيرة ، والتي لها تأثير تدفق على تدفق الهواء ، بحيث يتم تقليل التآكل بشكل كبير.

(4) يمكن للزعنفة من النوع H أن تحقق أفضل تأثير نفخ للسخام بسبب تكوين قنوات مستقيمة على كلا الجانبين.

(5) مساحة مدمجة ، يتم تقليل الوزن الكلي بشكل كبير ، وتقليل التكلفة.

(6) توفير الطاقة واستهلاك أقل للطاقة: يمكن لموفر الطاقة لمجموعة المولدات تقليل ما لا يقل عن ثلثي فقد حرارة دخان المولد ، واستهلاك طاقة 2 ~ 4 كيلو واط فقط لكل طن من البخار.

(7) التشغيل والصيانة البسيط ؛ توفير العمالة: مصنع التجميع الشامل المقتصد ، أجزاء أقل متحركة ، هيكل بسيط ، سهل التركيب.المستوى العالي من الأتمتة ، التشغيل البسيط والصيانة ، يمكن أن يقلل من موظفي التشغيل.

وظيفة

1. يمتص حرارة غاز المداخن ذات درجة الحرارة المنخفضة ، ويقلل من درجة حرارة عادم الدخان ، ويقلل من فقد الدخان ويوفر الوقود.

2. منذ أن يتم تسخين مياه التغذية في الموفر قبل دخول الأسطوانة ، يتم تقليل امتصاص الحرارة لمياه التغذية على سطح التسخين ، ويمكن استخدام الموفر لاستبدال جزء من سطح التسخين التبخيري عالي التكلفة.

3. عندما يتم رفع درجة حرارة الماء المغذي ، سيتم تقليل فرق درجة حرارة الجدار وسيتم تقليل الضغط الحراري وفقًا لذلك لإطالة عمر خدمة أسطوانة البخار.

تخصيص

تطبيق

الصناعة ذات الصلة: جدورة أومبينيد محطة توليد الكهرباء، مولد البخار لاستعادة الحرارة (HRSG).

تستخدم المقتصدات بشكل شائع كجزء من أ مولد بخار استرداد الحرارة (HRSG) في أ الدورة المركبةمحطة توليد الكهرباء.في مولد بخار استرداد الحرارة (HRSG) ، يمر الماء من خلال موفر اقتصادي ، ثم أسخان مياه ثم أ المحماة.يمنع الموفر أيضًا غمر المرجل بالماء السائل البارد جدًا بحيث لا يمكن غليه نظرًا لمعدلات التدفق وتصميم المرجل.
