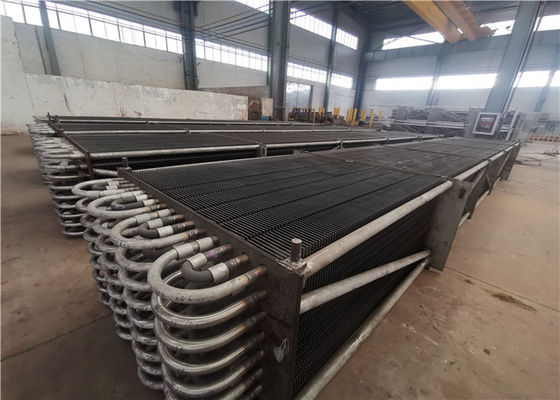

موفر للطاقة ASME مكثف بخار H زعنفة المقتصد

قطع غيار الغلايات ASME توفير الطاقة المرجل H Fin

وصف المنتج المقتصد المرجل

بالمقارنة مع موفر الأنبوب العاري ، يمكن لموفر الأنبوب ذو الزعانف H تكبير منطقة التبادل الحراري وتقليل عدد الأنابيب.يمكنه أيضًا زيادة مساحة تدفق غاز المداخن من أجل تقليل سرعة تدفق غاز المداخن والتآكل.
يمكن تصنيع الأنبوب ذو الزعانف على شكل H كأنابيب ذات زعانف H مزدوجة ، مع صلابة عالية لتناسب صف الأنبوب الطويل.

المقتصد مع الأنبوب ذو الزعانف من النوع H بدلاً من موفر الأنبوب العاري يمكن أن يزيد من مساحة نقل الحرارة ، ويقلل من عدد ترتيب الأنابيب ، وذلك لزيادة قسم دوران غاز المداخن ، وتقليل سرعة الدخان ، وتقليل التآكل. يتناسب الأنبوب مع القوة 3.33 لمعدل تدفق غاز المداخن ، إذا تم تقليل سرعة غاز المداخن من 9 م / ث إلى 7 م / ث ، فسيتم تقليل معدل التآكل إلى 43٪ من الأصل. أظهرت التجربة أن الأنبوب ذو الزعانف نفسه له تأثير في جعل الرماد المتطاير يتركز في منتصف صف الأنبوب ، وبالتالي فإن موفر الأنبوب ذو الزعانف له تأثير في تقليل التآكل على الهيكل.

Boiler الموفر هو جهاز تحسين الطاقة الذي يساعد على تقليل تكلفة التشغيل من خلال توفير الوقود.يميل الموفر في المرجل إلى جعل النظام أكثر كفاءة في استخدام الطاقة.في الغلايات ، يتم تصميم المقتصدات بشكل عام لتبادل الحرارة مع السائل ، الماء بشكل عام.عادةً ما يكون العادم من الغلايات في نطاق درجة حرارة 200 درجة مئوية - 250 درجة مئوية ، لذلك هناك قدر كبير من الخسائر من المرجل إذا لم يتم تثبيت أي أجهزة استرداد الحرارة بعدها.الموفر للغلاية الذي يناسب نظام الغلاية لديك ويزيد كفاءتها الإجمالية من 3٪ إلى 5٪.ستؤدي زيادة كفاءة الغلاية إلى توفير الكثير من تكاليف التشغيل ، وفي النهاية ستطيل من عمر نظام الغلاية.

يمكننا تصنيع ثلاثة أنواع من موفر المرجل ، موفر الأنبوب العاري ، موفر الأنبوب ذو الزعانف H وموفر الأنبوب ذو الزعانف الحلزوني.موفر الأنبوب ذو الزعانف H هو موفر عالي الكفاءة للمبادل الحراري والذي يتكون من أنابيب ذات زعانف H.


تحديد

تطبيق

أثناء تشغيل الغلاية في التطبيقات التجارية والصناعية النموذجية ، يتم طرد ما يقرب من 10-20٪ من قيمة تسخين الوقود مع غازات المداخن إلى الغلاف الجوي.تم تصميم مقتصدات المداخن لاستعادة كميات كبيرة من فقدان طاقة غاز المداخن ، وبالتالي تحسين كفاءة نظام الغلاية بشكل كبير.هناك عدة اعتبارات عند اختيار الموفر:

• انخفاض الضغط من جانب الغاز.يؤثر الضغط الخلفي الإضافي على كومة الغلاية على قدرة إنتاج مروحة هواء الاحتراق.يجب أن يكون حجم الموفر ومروحة (مراوح) هواء الاحتراق بالحجم المناسب من أجل ضمان تشغيل وقدرة مناسبة للنظام.

• درجة حرارة مياه التغذية.يجب نزع الهواء من الماء المغذي إلى المقتصد وأن تكون درجة الحرارة المضبوطة بحد أدنى 220 درجة فهرنهايت لمنع تآكل الأنبوب.

• انخفاض ضغط جانب الماء.يجب أن تكون مضخات مياه التغذية بحجم مناسب لاستيعاب انخفاض ضغط الموفر.بالإضافة إلى ذلك ، هناك حاجة إلى نظام تغذية المياه المعدلة المستمرة لضمان معدلات التدفق المناسبة من خلال الموفر.

ورشة المقتصد

شهادة

تعريف عن الشركة

تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، Ltd (المتاجرة باسم HD Boiler) ، تنتج محطة طاقة ؛صناعي؛الحرارة المهدرةحرق النفايات؛الكتلة الحيوية.الناقل الحراري العضوي والمراجل البخارية الكهربائية.إلى جانب مجموعة شاملة من أسطح التدفئة ، تقدم HD Boiler إلى السوق خدمة فريدة بما في ذلك تصميم المرجل وتصنيعه وتركيبه وصيانته واستبدال أجزاء ضغط الغلاية.
