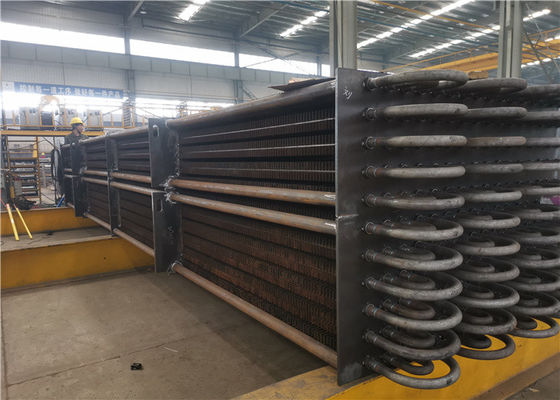

3.2mm سماكة غاز العادم H ذات الزعانف الأنبوبية المرجل المقتصد

3.2mm سماكة H ذات الزعانف الأنبوبة المقتصد لمعيار ASME المرجل الصناعي

وصف مبادل حراري

Boiler الموفر هو جهاز تحسين الطاقة الذي يساعد على تقليل تكلفة التشغيل من خلال توفير الوقود.

يمكننا تصنيع أنواع من موفر المرجل ، موفر الأنبوب العاري ، موفر الأنبوب ذو الزعانف H وموفر الأنبوب ذو الزعانف الحلزوني وموفر الأنبوب الخشن.

بالمقارنة مع موفر الأنبوب العاري ، يمكن لموفر الأنبوب ذو الزعانف H تكبير منطقة التبادل الحراري وتقليل عدد الأنابيب.يمكنه أيضًا زيادة مساحة تدفق غاز المداخن من أجل تقليل سرعة تدفق غاز المداخن والتآكل.

أثناء تشغيل الغلاية في التطبيقات التجارية والصناعية النموذجية ، يتم طرد ما يقرب من 10-20٪ من قيمة تسخين الوقود مع غازات المداخن إلى الغلاف الجوي.تم تصميم مقتصدات المداخن لاستعادة كميات كبيرة من فقدان طاقة غاز المداخن ، وبالتالي تحسين كفاءة نظام الغلاية بشكل كبير.هناك عدة اعتبارات عند اختيار الموفر:

• انخفاض الضغط من جانب الغاز.يؤثر الضغط الخلفي الإضافي على كومة الغلاية على قدرة إنتاج مروحة هواء الاحتراق.يجب أن يكون حجم الموفر ومروحة (مراوح) هواء الاحتراق بالحجم المناسب من أجل ضمان تشغيل وقدرة مناسبة للنظام.

• درجة حرارة مياه التغذية.يجب نزع الهواء من الماء المغذي إلى المقتصد وأن تكون درجة الحرارة المضبوطة بحد أدنى 220 درجة فهرنهايت لمنع تآكل الأنبوب.

• انخفاض ضغط جانب الماء.يجب أن تكون مضخات مياه التغذية بحجم مناسب لاستيعاب انخفاض ضغط الموفر.بالإضافة إلى ذلك ، هناك حاجة إلى نظام تغذية المياه المعدلة المستمرة لضمان معدلات التدفق المناسبة من خلال الموفر.

المهام

1 ، يمتص حرارة غاز المداخن ذات درجة الحرارة المنخفضة ، ويقلل من درجة حرارة الدخان ، ويقلل من فقدان الدخان ، ويوفر الوقود.

2. منذ أن يتم تسخين مياه التغذية في الموفر قبل دخول الأسطوانة ، يتم تقليل امتصاص الحرارة لمياه التغذية على سطح التسخين ، ويمكن استخدام الموفر لاستبدال بعض أسطح تسخين التبخر بتكلفة عالية.

3 ، زيادة درجة حرارة مياه التغذية ، في الأسطوانة ستقلل من اختلاف درجة حرارة الجدار ، ويقل الإجهاد الحراري وفقًا لذلك ، ويطيل عمر خدمة الأسطوانة.

تحديد

الملحق

يعمل موفر المرجل كجهاز استرداد الحرارة الضائعة ، مما يضمن عدم استخدام هذه الحرارة.


بدلاً من ذلك ، يتم استخدام الحرارة لتسخين الماء بشكل أساسي ، بحيث تكون هناك حاجة إلى حرارة أقل لجلب الماء إلى درجة حرارة عالية بما يكفي لتكوين البخار

سمات

(1) المقتصد هو مبادل حراري يستخدم الحرارة المهدرة من عادم دخان الغلاية لتسخين إمدادات المياه ؛

(2) يمتص المقتصد الحرارة الضائعة لدخان العادم ، ويقلل من درجة حرارة العادم ويحسن كفاءة المرجل ؛

(3) نظرًا لإمدادات المياه التي تدخل الأسطوانة ، فقد تم رفع درجة حرارة الماء من خلال الموفر ، وتم تقليل الضغط الحراري على جدار الأسطوانة الناجم عن اختلاف درجة الحرارة ، وبالتالي تحسين ظروف عمل الأسطوانة والتمديد عمر خدمة الأسطوانة.
