وضع الأنابيب SA106 جدار غشاء مرجل لفائف المبخر

مجموعة المبخر القياسية ASME مع جدار غشاء وملفات المبخر


مقدمة

ألواح الجدران المائية هي سطح التسخين الرئيسي للغلايات ، وتتكون من عدد من صفوف الأنابيب الفولاذية ، مرتبة حول زاوية الغلاية.يوجد في الداخل الماء المتدفق أو البخار ، ويتقبل الخارج حرارة اللهب في فرن الغلاية ، ويمتص بشكل أساسي حرارة الإشعاع لمنتجات الاحتراق ذات درجة الحرارة العالية في الفرن.يرتفع سائل العمل فيه ويتبخر بالحرارة.

إذا كان وفقًا لنوع الهيكل ، هناك ثلاثة أنواع رئيسية: نوع الأنبوب المكشوف ونوع الغشاء ونوع أنبوب الوخز.

جدار الماء الغشائي عبارة عن هيكل محكم الهواء يتكون من الأنابيب والزعانف والمزايا هي تقليل تسرب الهواء في الفرن ؛يمكن استخدام جدار مد الأنابيب ، وحمل أقل على الهيكل الصلب وانخفاض تكلفة المرجل ؛هيكل تعليق سهل الاستخدام وتحسين نظام التمدد الحراري ، ومناسب للإنتاج الميكانيكي على نطاق واسع ، ومعدل التجميع العالي ، وسعة تخزين الحرارة المنخفضة ، وتقصير وقت بدء التشغيل والإغلاق.العيب هو أن عملية التصنيع معقدة.غالبًا ما يستخدم جدار الماء الغشائي في الغلايات ذات السعة الكبيرة ودرجة الحرارة العالية والضغط العالي.

وفقًا لعملية التصنيع المختلفة ، يمكن تقسيم جدار الماء الغشائي إلى ثلاثة أنواع (انظر الشكل 1): 1. أنابيب الزعانف الملفوفة ملحومة في صفوف ، مع حمل عمل لحام أقل ، لكن أنابيب الزعنفة غالية الثمن.2. يتم لحام الأنبوب العاري والزعنفة (الفولاذ المسطح) في صفوف ، والتي تتميز بتكلفة منخفضة للمواد ويمكن أن تلبي بسهولة متطلبات الملاعب المختلفة ، لكن الصلب المسطح يتطلب معدات عالية الدقة والتشطيب .3 لحام انصهار الأنبوب العاري ، والزعانف بين يتم تشكيل الأنابيب عن طريق ملء سلك اللحام ، وتستخدم في الغالب للخطوة الصغيرة بين الأنابيب.يرتبط الملعب بين أنابيب جدار الماء الغشائي بعوامل مثل ضغط المرجل وحمل حرارة الفرن ، وعادة ما يكون s / d هو 1.2-1.5.

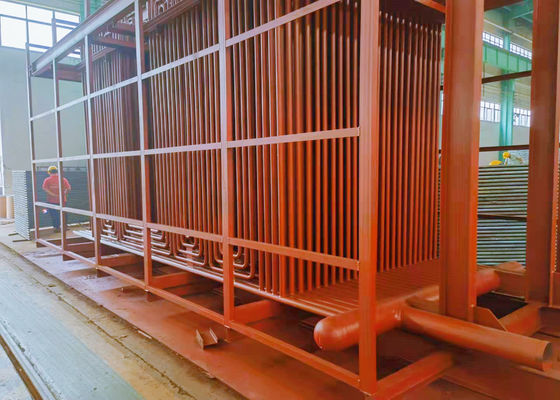

الرسم هنا عبارة عن مجموعة المبخر بجدار غشاء وملفات مبخر لمشروعنا في باكستان.

يشمل هذا المشروع أيضًا أسطوانة بخار + رأس + موفر.

تستخدم الجدران الغشائية على نطاق واسع كأسطح تدفئة لمراجل محطات توليد الطاقة والمراجل الصناعية.

هناك نقاط srong على النحو التالي:

نقاط قوية لجدار الماء الغشائي

(1) ضمان إحكام غلق جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.

(2) إن تحقيق التبريد الكامل بالمياه في غرفة الاحتراق مفيد لمنع فحم الكوك في حالة الاحتراق المكثف.

(3) يمكن تقصير وقت التبريد لبدء وإغلاق الغلايات بسبب قدرتها الصغيرة على تخزين الحرارة وارتفاع درجة الحرارة السريع والتبريد السريع في غرفة الاحتراق.

(4) جدار فرن وضع الأنابيب مناسب ، مما يقلل بشكل كبير من حمل إطار المرجل وهو مناسب للتعليق والرفع.

(5) بالمقارنة مع نوع الأنبوب المكشوف ، تم تحسين قدرة الأنبوب على امتصاص الحرارة.

(6) إنه يحسن درجة التجميع لمكونات الغلاية ، ويسهل ويقلل من عبء عمل التركيب
