مكان المنشأ: | الصين |
اسم العلامة التجارية: | HDB |
إصدار الشهادات: | ISO9001, ASME, EN |
رقم الموديل: | جدار الغشاء |
اسم المنتج: | جدار الغشاء | الكلمات الدالة: | لوحة الحائط المائي |
---|---|---|---|
تطبيق: | صيانة مطحنة السكر | مادة الأنبوب الأساسي: | SA192M |
وزن: | 16 طن | تقنية الإنتاج: | لحام القوس المغمور ، لحام الأرجون القوسي |
تسليط الضوء: | 16 طن جدران الغشاء المرجل,جدران الغشاء المرجل اللحام بالأرجون,لوحة الحائط الغلاية محكمة الغلق |
الجدران الغشائية القياسية ASME 16 طن مصنوعة لاستبدال / صيانة مطحنة السكريات
مقدمة المنتج
ألواح الجدران المائية هي سطح التسخين الرئيسي للغلايات ، وتتكون من عدد من صفوف الأنابيب الفولاذية ، مرتبة حول زاوية الغلاية.يوجد في الداخل الماء المتدفق أو البخار ، ويتقبل الخارج حرارة اللهب في فرن الغلاية ، ويمتص بشكل أساسي حرارة الإشعاع لمنتجات الاحتراق ذات درجة الحرارة العالية في الفرن.يرتفع سائل العمل فيه ويتبخر بالحرارة.
إذا كان وفقًا لنوع الهيكل ، يمكن تقسيم جدران المياه إلى أنواع: نوع الأنبوب العاري ونوع الغشاء ونوع أنبوب الوخز.
نوع الغشاء هو الأكثر استخدامًا.
جدار الماء الغشائي عبارة عن هيكل محكم الهواء يتكون من الأنابيب والزعانف والمزايا هي تقليل تسرب الهواء في الفرن ؛يمكن استخدام جدار مد الأنابيب ، وحمل أقل على الهيكل الصلب وانخفاض تكلفة المرجل ؛هيكل تعليق سهل الاستخدام وتحسين نظام التمدد الحراري ، ومناسب للإنتاج الميكانيكي على نطاق واسع ، ومعدل التجميع العالي ، وسعة تخزين الحرارة المنخفضة ، وتقصير وقت بدء التشغيل والإغلاق.العيب هو أن عملية التصنيع معقدة.غالبًا ما يستخدم جدار الماء الغشائي في الغلايات ذات السعة الكبيرة ودرجة الحرارة العالية والضغط العالي.
نقاط قوية لجدار الماء الغشائي
(1) ضمان إحكام غلق جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.
(2) إن تحقيق التبريد الكامل بالمياه في غرفة الاحتراق مفيد لمنع فحم الكوك في حالة الاحتراق المكثف.
(3) يمكن تقصير وقت التبريد لبدء وإغلاق الغلايات بسبب قدرتها الصغيرة على تخزين الحرارة ، وارتفاع درجة الحرارة السريع والتبريد السريع في غرفة الاحتراق.
(4) جدار فرن وضع الأنابيب مناسب ، مما يقلل بشكل كبير من حمل إطار المرجل وهو مناسب للتعليق والرفع.
(5) بالمقارنة مع نوع الأنبوب المكشوف ، تم تحسين قدرة الأنبوب على امتصاص الحرارة.
(6) إنه يحسن درجة التجميع لمكونات الغلاية ، ويسهل ويقلل من عبء عمل التركيب.
تخصيص

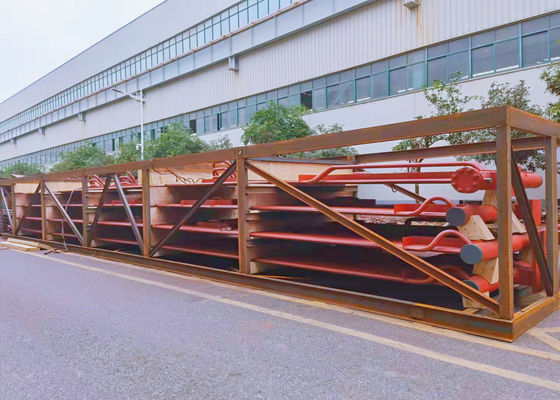

الصور أعلاه عبارة عن جدران غشائية لمشروع باكستاني واحد مع تفاصيل المواصفات أدناه:
اسم | جدران Memebrane |
مادة | ASME SA192M و Q235B |
حجم الأنبوب | 63.5 * 4.5 ملم |
اساسي | حسب معيار ASME / GB |
ادوات | معدات إنتاج أوتوماتيكية |
تطبيق | صيانة غلاية مطحنة السكر وغلاية محطة توليد الكهرباء |
