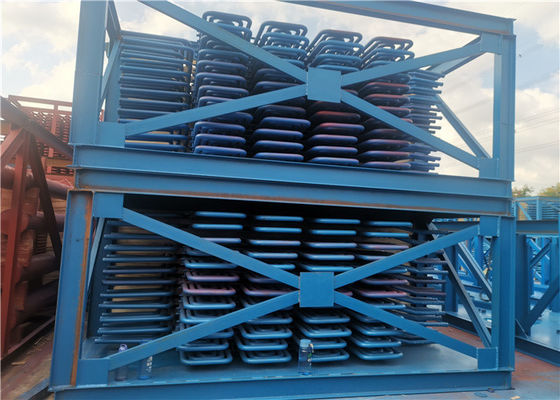

106B الكربون الصلب التبادل الحراري ASME البخار المرجل المقتصد

106B الكربون الصلب التبادل الحراري ASME البخار المرجل المقتصد

106B الكربون الصلب التبادل الحراري ASME البخار المرجل المقتصد
106B Carbon Steel Heat Exchange ASME Steam Boiler Economizer
106B الكربون الصلب التبادل الحراري ASME البخار المرجل المقتصد
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HD BOILER
إصدار الشهادات: ISO9001 , SGS , TUV , ASME , EN
رقم الموديل: المقتصد
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة / مجموعات 10 طن
الأسعار: Negotiable
تفاصيل التغليف: التعبئة صالحة للابحار
وقت التسليم: 30 يوما
شروط الدفع: ويسترن يونيون ، L / C ، T / T
القدرة على العرض: 500 طن شهريا
اتصل
مفصلة وصف المنتج
مجموعة من التطبيقات: محطة كهرباء حياة صناعية نوع: الدورة الطبيعية / مرة واحدة
شهادة: ISO ، ASME الوقود: الفحم / الغاز / النفط ، حرارة الماء
تطبيق: آلة المرجل شرط: جديد
تسليط الضوء:

106B غلاية بخار اقتصادية

,

موفر غلاية التبادل الحراري

,

موفر غاز المداخن 106B



106B الكربون الصلب المرجل المقتصد الحرارة جزء معيار ASME



مقدمة المقتصد / مبادل حراري


يتم تثبيت المقتصد على الجزء السفلي من مداخن ذيل الغلاية لإعادة تدوير الحرارة المهدرة للدخان ، وهو جهاز يقوم بتسخين مياه الغلاية في ضغط أسطوانة البخار لسطح تسخين المياه المشبعة ، نظرًا لارتفاع درجة حرارة غاز المداخن ، مما يقلل من درجة حرارة العادم غاز المداخن ، توفير الطاقة ، تحسين الكفاءة ، ما يسمى بـ Economizer. لا يقتصر موفر أنبوب الفولاذ على الضغط ، ويمكن استخدامه كنوع من الغليان ، بشكل عام بواسطة القطر الخارجي لأنبوب الصلب الكربوني 32 ~ 51 مم.تضاف الزعانف والزعانف أحيانًا إلى الأنبوب لتحسين نقل الحرارة.يتكون الموفر الأنبوبي من أنابيب كوع متوازية مرتبة أفقياً (تُعرف باسم أنابيب السربنتين).



وظيفة


1. الموفر هو نظام توليد البخار مثل المرجل.عندما يتم تفريغ غاز العادم من أسطوانة المحرك عبر صمام العادم ، فإنه يذهب إلى المرجل لتوليد البخار عن طريق تسخين الماء.

2. بعد أن يمر هذا الغاز من خلال الموفر ، يتم تسخين درجة حرارة غاز العادم المتبقية في الموفر.يساعد على توليد البخار ، كما أنه يحسن الكفاءة ويوفر استهلاك الوقود

3. يستخدم المقتصد الحرارة المهدرة من عادم الغلاية ، والتي من الممكن أن تضيع في الغلاف الجوي (في معظم الحالات) للتسخين المسبق لمياه التغذية في الغلاية ، مما يحسن من كفاءة الغلاية ويقلل من تكاليف الوقود.



مزايا


1. يمتص حرارة غاز المداخن ذات درجة الحرارة المنخفضة ، ويقلل من درجة حرارة تصريف الدخان ، ويقلل من فقد الدخان ، ويوفر الوقود.

2. منذ أن يتم تسخين مياه التغذية في الموفر قبل دخول أسطوانة البخار ، يتم تقليل امتصاص الحرارة لمياه التغذية على سطح التسخين ، ويمكن استخدام الموفر لاستبدال جزء من سطح تسخين التبخر بتكلفة أعلى.

3 ، زيادة درجة حرارة مياه التغذية ، في الأسطوانة ستقلل من اختلاف درجة حرارة الجدار ، الإجهاد الحراري المقابل لتقليل ، إطالة عمر خدمة الأسطوانة.



تحديد


وصف المقتصد المرجل
مادة سبائك الصلب ، الكربون الصلب ، SA210C ، SA213T22 ، إلخ.
معيار المواد ASTM أو EN أو ISO إلخ.
البعد التخصيص
وزن

الحد الأدنى: 10 طن

الحد الأقصى: 1000 طن

عملية الصهر: EF + LF + VD
معالجة المواد ← السبيكة ← الدرفلة على الساخن / البارد ← المعالجة الحرارية (التطبيع + التقسية) ← الفحص ← المعالجة بالقطع الخشنة ← UT ← المعالجة الحرارية الثانية ← المعالجة النهائية ← الفحص
معيار UT ASTM A388 أو EN10228 ، إلخ





المواصفات الفنية


الهيكل المادي
يتكون من جدية من أنابيب الزعنفة الحلزونية ورؤوس المدخل والمخرج والانحناء والإطار وغيرها من الملحقات.
ترتيب الهيكل
في ترتيب خط / متداخلة.



106B الكربون الصلب التبادل الحراري ASME البخار المرجل المقتصد 0



متنوع


المقتصد المرجل فائدة

1 ينتج HDB موفرات لمراجل المرافق ، والتي تشمل الغلايات التي تعمل بالفحم أو الخشب أو الزيت أو أنواع الوقود الصلب الأخرى لإنتاج الكهرباء من بخار الغلاية عالي الضغط.
2 عادة ما توجد هذه المقتصدات في الممر الخلفي للغلاية وموجهة مع الأنابيب التي تعمل أفقيًا. يمر الماء المغذي للغلاية عبر دوائر الموفر في الاتجاه المعاكس لتدفق الغاز (يسمى التدفق المعاكس).
3 عادةً ما يتم استخدام الأنابيب المكشوفة لتقليل تلوث الرماد ، ولكن بعض الشركات المصنعة للمعدات الأصلية للغلايات تصمم اقتصاداتها بأنابيب ذات زعانف ، إما حلزونية أو ذات زعانف طويلة.
4 يمكن أن ينتج HDB عناصر اقتصادية إما بأنابيب عارية أو ذات زعانف لولبية أو طويلة الزعانف ، وإذا كنت تفضل ذلك ، أعد تصميم وحدتك إلى أحد أنواع الأنابيب الأخرى.يمكن لـ HDB أيضًا تصنيع رؤوس بديلة لجميع موفرات غلايات المرافق.



حزمة المرجل المقتصد

1 يتمتع HDB بقدرات تصنيع فريدة يستفيد منها مهندسو Optimus استفادة كاملة عند تصميم اقتصاديات مصانع حامض الكبريتيك والمسخنات الفائقة.
2 غالبًا ما يسمح هذا بتكوين وحدات Optimus لتحقيق كفاءات أعلى في نقل الحرارة مما يؤدي إلى انخفاض متطلبات مساحة السطح ، وبالتالي منتج أقل سعرًا.
3 يستخدم HDB قدراته في الموقع لزعنفة وثني الأنابيب ، وآلة وتصنيع الرؤوس ، وحفر صفائح الأنابيب ، وقطع وتحضير جميع مواد التغليف ، وتنفيذ جميع أجزاء الضغط ولحام الغلاف.
4 وهذا يمنح HDB مزيدًا من التحكم في تسلسل التصنيع والجدول الزمني مما ساعدنا على تحقيق سجل رائع لأداء التسليم في الوقت المحدد.



HRSG المقتصد

1 يتم تكوين المقتصدون لوحدات HRSG الحالية بأنابيب fintub التي تتدلى عموديًا.يحتوي HDB على ملفات مقتصد ملفقة لجميع شركات HRSG OEM تقريبًا ويفهم الميزات الفريدة لكل منها.
2 في كثير من الحالات ، ترغب المرافق في ترقية اقتصاداتها من الفولاذ الكربوني العادي إلى مادة سبيكة للمساعدة في مقاومة التآكل المتسارع للتدفق (FAC) داخل الرؤوس وانحناءات الأنابيب.
3 HDB هو متجر شامل لتصنيع المقتصدات لأننا نجهز جميع المواد ونقوم بجميع أجزاء الضغط ولحام المرفقات ، من تشذيب الأنابيب ، وتصنيع الرؤوس ، وتجميع حزمة الملف.





اختبار


1 يتم استخدام أحدث نوع من ماكينات الثني على شكل حرف U من أجل الانحناء البارد الدقيق للأنابيب.
2 يتم إجراء الانحناء لجميع أنواع المبادلات الحرارية ، والمكثف ، والموفر ، وأنابيب الغلايات المصنوعة من الفولاذ المقاوم للصدأ غير الملحوم وكذلك الملحومة.
3 بعد ذلك ، يتم اختبار أنابيب الانحناء على شكل حرف `` U '' بالماء وتخفيف التوتر إذا طلب ذلك.
4 كما يتم تحضير القطع النموذجية لتحديد تقليل السماكة في جزء الانحناء.
5 يتم إجراء اختبار اختراق الصبغة على جزء الانحناء بحثًا عن الشقوق والعيوب أو أي نوع من العيوب.
6 يتم توفير تعبئة خاصة لمنع أي أضرار أثناء النقل.




106B الكربون الصلب التبادل الحراري ASME البخار المرجل المقتصد 1
