| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HD BOILER |
| إصدار الشهادات: | ISO9001 , SGS , TUV , ASME , EN |
| رقم الموديل: | المقتصد |
| الحد الأدنى لكمية: | 1 مجموعة / مجموعات 10 طن |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | التعبئة صالحة للابحار |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 500 طن شهريا |
| مادة: | الكربون الصلب | إستعمال: | محطة توليد الكهرباء / مرجل CFB |
|---|---|---|---|
| نوع: | الدورة الدموية الطبيعية | بنية: | أنبوب ساخن / ماء |
| انتاج |: | الماء الساخن / البخار | الوقود: | الفحم / الغاز / النفط ، حرارة الماء |
| تسليط الضوء: | موفر أنبوب زعنفة من الفولاذ الكربوني,موفر أنبوب زعنفة تداول طبيعي,موفر أنبوب زعنفة مع رأس |
||

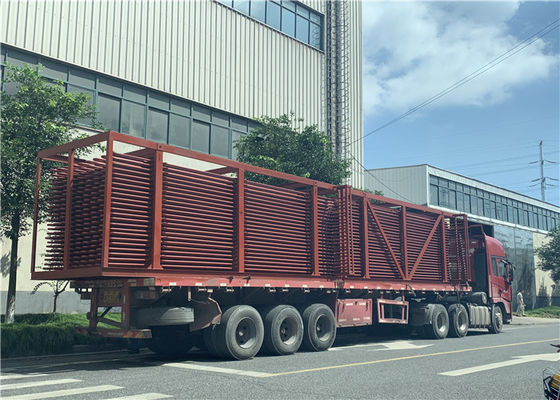

غلاية الكربون الصلب المقتصد أنبوب زعنفة المقتصد مع رأس لمراجل الدورة الطبيعية
وصف المنتج
· مقتصدات الغلايات تعيد استخدام غاز المداخن المستنفد لتسخين المياه المغذية التي تدخل المرجل.
· بشكل أساسي مبادل حراري صغير ، تعمل المقتصدات على تحسين أداء الغلاية مع زيادة كفاءة الوقود.
· من خلال الزيادة السريعة في درجة حرارة الماء المغذي من خلال غاز المداخن الملتقط ، توفر المقتصدات أيضًا تحسنًا كبيرًا في توليد البخار ووقت الاستجابة.
المواصفات الفنية
الهيكل المادي
يتكون من جدية من أنابيب الزعنفة الحلزونية ورؤوس المدخل والمخرج والانحناء والإطار وغيرها من الملحقات.
ترتيب الهيكل
في ترتيب خط / متداخلة.
وظيفة
(1) المقتصد هو نظام توليد البخار مثل المرجل.عندما يتم تفريغ غاز العادم من أسطوانة المحرك عبر صمام العادم ، فإنه يذهب إلى المرجل لتوليد البخار عن طريق تسخين الماء.
(2) بعد أن يمر هذا الغاز من خلال الموفر ، يتم تسخين درجة حرارة غاز العادم المتبقية في الموفر.يساعد على توليد البخار ، كما أنه يحسن الكفاءة ويوفر استهلاك الوقود
(3) يستخدم المقتصد الحرارة المهدرة من عادم الغلاية ، والتي من الممكن أن تضيع في الغلاف الجوي (في معظم الحالات) لتسخين مياه التغذية مسبقًا في المرجل ، مما يحسن من كفاءة الغلاية ويقلل من تكاليف الوقود.
متنوع
المقتصد المرجل فائدة
| 1 | ينتج HDB موفرات لمراجل المرافق ، والتي تشمل الغلايات التي تعمل بالفحم أو الخشب أو الزيت أو أنواع الوقود الصلب الأخرى لإنتاج الكهرباء من بخار الغلاية عالي الضغط. |
| 2 | عادة ما توجد هذه المقتصدات في الممر الخلفي للغلاية وموجهة مع الأنابيب التي تعمل أفقيًا. يمر الماء المغذي للغلاية عبر دوائر الموفر في الاتجاه المعاكس لتدفق الغاز (يسمى التدفق المعاكس). |
| 3 | عادةً ما يتم استخدام الأنابيب المكشوفة لتقليل تلوث الرماد ، ولكن بعض الشركات المصنعة للمعدات الأصلية للغلايات تصمم اقتصاداتها بأنابيب ذات زعانف ، إما حلزونية أو ذات زعانف طويلة. |
| 4 | يمكن أن ينتج HDB عناصر اقتصادية إما بأنابيب عارية أو ذات زعانف لولبية أو طويلة الزعانف ، وإذا كنت تفضل ذلك ، أعد تصميم وحدتك إلى أحد أنواع الأنابيب الأخرى.يمكن لـ HDB أيضًا تصنيع رؤوس بديلة لجميع موفرات غلايات المرافق. |
حزمة المرجل المقتصد
| 1 | يتمتع HDB بقدرات تصنيع فريدة يستفيد منها مهندسو Optimus استفادة كاملة عند تصميم اقتصاديات مصانع حامض الكبريتيك والمسخنات الفائقة. |
| 2 | غالبًا ما يسمح هذا بتكوين وحدات Optimus لتحقيق كفاءات أعلى في نقل الحرارة مما يؤدي إلى انخفاض متطلبات مساحة السطح ، وبالتالي منتج أقل سعرًا. |
| 3 | يستخدم HDB قدراته في الموقع لزعنفة وثني الأنابيب ، وآلة وتصنيع الرؤوس ، وحفر صفائح الأنابيب ، وقطع وتحضير جميع مواد التغليف ، وتنفيذ جميع أجزاء الضغط ولحام الغلاف. |
| 4 | وهذا يمنح HDB مزيدًا من التحكم في تسلسل التصنيع والجدول الزمني مما ساعدنا على تحقيق سجل رائع لأداء التسليم في الوقت المحدد. |
HRSG المقتصد
| 1 | يتم تكوين المقتصدون لوحدات HRSG الحالية بأنابيب fintub التي تتدلى عموديًا.يحتوي HDB على ملفات مقتصد ملفقة لجميع شركات HRSG OEM تقريبًا ويفهم الميزات الفريدة لكل منها. |
| 2 | في كثير من الحالات ، ترغب المرافق في ترقية اقتصاداتها من الفولاذ الكربوني العادي إلى مادة سبيكة للمساعدة في مقاومة التآكل المتسارع للتدفق (FAC) داخل الرؤوس وانحناءات الأنابيب. |
| 3 | HDB هو متجر شامل لتصنيع المقتصدات لأننا نجهز جميع المواد ونقوم بجميع أجزاء الضغط ولحام المرفقات ، من تشذيب الأنابيب ، وتصنيع الرؤوس ، وتجميع حزمة الملف. |
معايير التصنيع والقبول
| · | JB / T6512 "المرجل مع ظروف تكنولوجيا تصنيع أنبوب زعنفة اللحام المقاومة للتردد العالي" |
| · | HG / T3181 "أنبوب زعنفة اللحام ذات المقاومة العالية التردد" |
| · | JB / T6511 "الشروط الفنية لاختبار الأنابيب ذات الزعانف الحلزونية." |
| · | JB1611 "شروط تجميع صندوق بدة أنبوب المرجل" |
| · | JB / T1612 "ظروف تصنيع ضغط الغلايات". |
| · | JB16I3 "ظروف لحام أجزاء ضغط المرجل." |
العوامل
| اسم | المقتصد |
| مواصفات الأنبوب ذو الزعانف | وحدة (مم) |
| أنبوب مكشوف (od) | 25-165 |
| أنبوب مكشوف (سميك) | 2-8 |
| سميكة الزعانف | 0.6-3.0 |
| ارتفاع الزعانف | 5-30 |
| الملعب موضوع أنبوب الزعانف | 5-30 |
| طول الأنبوب ذو الزعانف | ≤12000 |
* ملاحظة: HD BOILER يمكن أن تصمم نوعًا خاصًا من الموفر وفقًا لمتطلبات العميل.
وظائف المرجل المقتصد
يمكننا فصل وظائف الاقتصاديين على النحو التالي:
1. توفير الوقود: يتم وضع المقتصدات في الجزء الخلفي من الغلايات.بهذه الطريقة يمكن أن تقلل من درجات حرارة الدخان والغاز ، وبالتالي توفير الوقود.
2.تحسين ظروف عمل براميل البخار: بسبب المقتصدات ، تزداد درجة حرارة ماء التغذية عند دخول أسطوانة البخار.إنه يقلل من فرق درجة الحرارة بين مياه التغذية وجدار أسطوانة البخار وكذلك الإجهاد الحراري لأسطوانة البخار ، بحيث يحسن ظروف عمل براميل البخار ويزيد من عمر الخدمة.
3- تقليل تكلفة تصنيع الغلاية: حيث يتم تسخين مياه التغذية في اقتصاديات الغلاية.يقلل استخدام قطع الغيار ذات درجات الحرارة المنخفضة كمقتصدات للغلايات لاستبدال بعض ألواح الجدران المائية ذات درجة الحرارة العالية من تكلفة تصنيع الغلايات.
