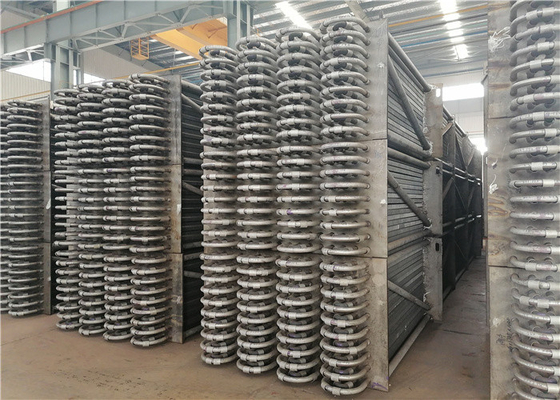

ASME ستاندرد الكربون الصلب CFB المرجل المقتصد المحرقة

ASME ستاندرد الكربون الصلب CFB المرجل المقتصد المحرقة

ASME ستاندرد الكربون الصلب CFB المرجل المقتصد المحرقة
ASME Standard Carbon Steel CFB Boiler Economiser Incinerator
ASME ستاندرد الكربون الصلب CFB المرجل المقتصد المحرقة
تفاصيل المنتج:
مكان المنشأ: جيانغسو ، الصين
اسم العلامة التجارية: HD Boiler
إصدار الشهادات: ASME, TUV, EN3834, ISO9001, Grade A
رقم الموديل: HDBBE0810
شروط الدفع والشحن:
الحد الأدنى لكمية: 10 مجموعات
الأسعار: USD20,000 to USD50,000 per set
تفاصيل التغليف: التعبئة صالحة للإبحار للتصدير مع إطار حديدي
وقت التسليم: في غضون 80 يومًا بعد الحصول على الدفعة الأولى أو خطاب الاعتماد
شروط الدفع: L / C في الأفق ، T / T
القدرة على العرض: 300 مجموعة شهريا
اتصل
مفصلة وصف المنتج
تطبيق: غلاية لتوليد الطاقة ، مبادل حراري مادة: الفولاذ المقاوم للصدأ ، فولاذ المرجل ، أنبوب فولاذي
الوقود: حرق الفحم والنفط والغاز المعالجة السطحية: رسم
بنية: أفقي ميناء: شنغهاي ، Zhangjiagang
تسليط الضوء:

الكربون الصلب CFB الموفر المرجل

,

ASME CFB المرجل الاقتصادي

,

ASME المرجل محرقة



ASME معيار الكربون الصلب المرجل المقتصد استخدام محرقة




المقتصد أنواع


إذا كان يمكن تقسيم المقتصدات وفقًا للمواد إلى مقتصدات أنابيب الصلب ومقتصدات الحديد.في الوقت الحاضر ، تستخدم معظم الغلايات الكبيرة والمتوسطة الحجم على نطاق واسع المقتصدات المصنوعة من الأنابيب الفولاذية ، لأنها تتمتع بقوة عالية وقدرة عمل موثوقة ، وقادرة على تحمل التأثيرات ، وفي الوقت نفسه تتمتع بأداء جيد في نقل الحرارة ، وهيكل صغير وتكلفة منخفضة.تتمثل إحدى نقاط الضعف في مقاومة التآكل السيئة ، ولكن يتم الآن معالجة مياه تغذية الغلايات الحديثة بصرامة ، وبالتالي تم حل المشكلة تقريبًا.


إذا كان وفقًا لتمديد تسخين مائع العمل ، يمكن تقسيم المقتصدات إلى أنواع غير غليان وغليان.


1. غليان المقتصدات: لا يمكن أن تصل درجة حرارة الماء الخارج إلى درجة الحرارة المحترقة فحسب ، بل يمكن أيضًا أن تجعل بعض الماء يتدفق بالتبخير ، وتبلغ النسبة حوالي 10-15٪ من إجمالي مياه التغذية ، وليس أكثر من 20٪ في حالة حدوث مقاومة تدفق كبيرة إلى سائل العمل.


2. اقتصاديات عدم الغليان: درجة حرارة المخرج أقل بـ 20-25 درجة من درجة الغليان تحت الضغط المعطى.


تستخدم معظم الغلايات ذات الضغط المتوسط ​​مقتصدات من نوع الغليان.هذا لأن الحرارة الكامنة لتبخير الماء في الغلايات ذات الضغط المتوسط ​​مرتفعة ، كما أن حرارة الماء المسخن صغيرة.وبالتالي ، من الضروري إرسال بعض الماء ليتبخر في موفر للغلاية وذلك لمنع الاندماج غير المستقر في الوظائف ومنع زيادة استهلاك المعدن في أسطح التسخين كمسخنات فائقة بسبب انخفاض درجة حرارة غاز المداخن بدرجة كبيرة.بالإضافة إلى ذلك ، يمكن أن يساعد في لعب دور الاقتصاديين.


تستخدم غلايات الضغط العالي في الغالب موفرات من النوع غير المغلي.هذا لأنه عندما يكون الضغط أعلى ، تنخفض حرارة التبخر الكامنة ، بينما تزداد حرارة الماء الساخن ، لذلك من الضروري إرسال بعض الماء لتسخينه في ألواح الجدران المائية لمنع الخبث على السطح. أسطح تسخين منافذ الفرن والفرن بداخله بسبب درجات الحرارة العالية جدًا في الأفران وغاز المداخن الخارج.لذلك عادة ما تستخدم غلايات الضغط العالي للغاية موفرات من النوع غير المغلي.


العامل الرئيسي للنظر في أي نوع من المقتصدات هو معلمات الغلاية.عندما تختلف معلمات الغلاية ، فإن نسبة امتصاص الحرارة اللازمة في ثلاث مراحل لتسخين مائع العمل تحدث اختلافات.لذلك يجب تغيير الترتيبات المقابلة لأسطح التسخين الثلاثة أيضًا.بالنسبة للوحدات الكبيرة ذات المعلمات العالية ، يكون امتصاص الحرارة التبخيري أقل ، في حين أن امتصاص الحرارة للماء بالتسخين ، وامتصاص الحرارة للبخار عن طريق التسخين الزائد ، وامتصاص الحرارة عن طريق إعادة التسخين كبير جدًا.وبالتالي ، فإن المقتصدات من النوع غير الغليان هي النوع الرئيسي لمراجل وحدة الضغط الفائقة.


المهام


يتمثل الأصل في استخدام المقتصدات في تسخين مياه التغذية باستخدام حرارة مبذر غاز المداخن وذلك لتقليل درجة حرارة العادم وزيادة كفاءة الغلاية ، وتوفير استهلاك الوقود ، وهي طريقة تسمية الموفر.في حالة استخدام اقتصاديات الغلايات ، يتم بالفعل تسخين مياه التغذية هنا قبل الوصول إلى سطح تسخين التبخر ، وبالتالي تقل الحرارة على سطح تسخين التبخر وكذلك منطقة التسخين بالتأكيد.يتم وضع المقتصدات المرجل التيار المعاكس.متوسط ​​درجة حرارة مائع العمل أقل من متوسط ​​درجة حرارة الماء المحلول ، ويتم تطبيق التدفق الإلزامي لتهيئة الظروف لتطبيق الأنابيب ذات الجدران الرقيقة والأنابيب ذات القطر الصغير.الهيكل بأكمله ضيق للغاية أيضًا.وبالتالي ، فإن الاختلاف في درجة حرارة نقل الحرارة والفعالية المشتركة في نقل الحرارة أعلى من تلك الخاصة بحزمة أنبوب التبخر بالحمل الحراري التي لها نفس نطاق درجة حرارة الدخان.يمكن لمقتصدات الغلايات التي تحل محل حزم أنابيب التبخر بالحمل الحراري أن تقلل من استهلاك المعدن بنسبة كبيرة.علاوة على ذلك ، تأتي مياه التغذية الساخنة إلى أسطوانة البخار ، وبهذه الطريقة يمكن أن تقلل من فرق درجة الحرارة بين الماء وجدار أسطوانة البخار ، وفي النهاية تقلل الضغط الحراري لأسطوانة البخار.للأسباب المذكورة أعلاه ، المقتصد الآن هو الأجزاء الأساسية من الغلايات.حتى نتمكن من فصل وظائف الاقتصاديين على النحو التالي:


1. توفير الوقود: يتم وضع المقتصدات في الجزء الخلفي من الغلايات.بهذه الطريقة يمكن أن تقلل من درجات حرارة الدخان والغاز ، وبالتالي توفير الوقود.


2.تحسين ظروف عمل براميل البخار: بسبب المقتصدات ، تزداد درجة حرارة ماء التغذية عند دخول أسطوانة البخار.إنه يقلل من فرق درجة الحرارة بين مياه التغذية وجدار أسطوانة البخار وكذلك الإجهاد الحراري لأسطوانة البخار ، بحيث يحسن ظروف عمل براميل البخار ويزيد من عمر الخدمة.


3.تقليل تكلفة تصنيع المرجل: حيث يتم تسخين مياه التغذية في اقتصاديات الغلاية.يقلل استخدام قطع الغيار ذات درجات الحرارة المنخفضة كمقتصدات للغلايات لاستبدال بعض ألواح الجدران المائية ذات درجة الحرارة العالية من تكلفة تصنيع الغلايات.



هناك ثلاث مراحل من تغذية المياه في الغلاية إلى بخار شديد السخونة: تغذية التسخين المسبق ، التبخر ، والتسخين الزائد.يتم الانتهاء من المراحل الثلاث على ثلاثة أسطح تسخين مختلفة.يتكون بخار الغلاية ودائرة الماء من ثلاثة أسطح تسخين مختلفة بالإضافة إلى أنابيب توصيلها.مقتصدات الغلايات هي واحدة منها ، ومن المناسب للمعدات تسخين مياه التغذية.وبالتالي ، فإن سطح التسخين مع أدنى درجة حرارة لسائل تشغيل الغلاية في بخار الغلاية ودائرة الماء.مائع العمل الذي يمر عبر هذا الجهاز هو ماء أحادي الطور (موفر غير مغلي).





تحديد


وصف المقتصد المرجل
مادة سبائك الصلب ، الكربون الصلب ، SA210C ، SA213T22 ، إلخ.
معيار المواد ASTM أو EN أو ISO إلخ.
البعد التخصيص
وزن

الحد الأدنى: 10 طن

الحد الأقصى: 1000 طن

عملية الصهر: EF + LF + VD
معالجة المواد ← السبيكة ← الدرفلة على الساخن / البارد ← المعالجة الحرارية (التطبيع + التقسية) ← الفحص ← المعالجة بالقطع الخشنة ← UT ← المعالجة الحرارية الثانية ← المعالجة النهائية ← الفحص
معيار UT ASTM A388 أو EN10228 ، إلخ



مراقبة الجودة



1. اختبار التأثير وتقرير حساب القوة مع معلومات المواد المطبقة.

2. 100٪ تقرير NDT (فحص غير مدمر) للوحة الفولاذية والأنبوب والقطب الكهربي

3. تقرير فحص الأشعة السينية والأشعة واختبار اختراق السائل (خط اللحام): لضمان جودة المرجل بالكامل

4. تقرير الاختبار الهيدروليكي: ضمان سلامة وضغط العمل القياسي
