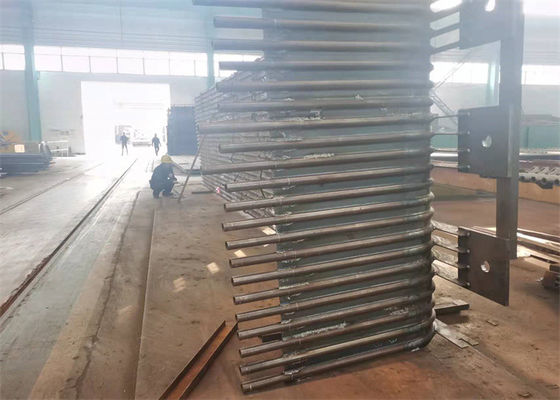

ASME رصع محطة توليد الكهرباء لوحة الجدار المياه الضغط العالي

الجدار المائي في الغلاية هو جدار فرن يتكون من مقاومة للحرارة وأنابيب في غلاية أنبوب الماء. الأنابيب متباعدة بشكل متساو وتتصل بشكل عام بالرؤوس التي بدورها متصلة مرة أخرى بضفة التوليد الرئيسية للغلاية. غرض ذو شقين هنا في التقاط الحرارة التي من شأنها أن تتسرب إلى الغلاف الجوي وتساعد في تسخين الماء في الغلاية ، كما أنها تساعد أيضًا في الحفاظ على برودة المقاومة للحرارة (بشكل نسبي) وهذا يمنع تشظي المادة المقاومة للحرارة.

عادةً ما يتم وضع ألواح الجدران المائية ذات المسامير عموديًا على الجدار الداخلي لجدار الفرن ، وهي تستخدم بشكل أساسي لامتصاص الحرارة المشعة المنبعثة من اللهب وغاز المداخن عالي الحرارة في الفرن. جميع أنواع الغلايات الحديثة والمكون الأساسي لدورة دوران مياه الغلايات ، وذلك بسبب كل من التبريد والحماية لجدار الفرن ، لذا فإن الاسم.

تم تصميم جدار الماء في الأصل ليس للتسخين ، ولكن لتبريد الفرن من التلف الناتج عن درجات الحرارة العالية. لاحقًا ، نظرًا لوظيفة التبادل الحراري الجيدة ، فقد استبدل أسطوانة البخار تدريجيًا بصفتها جزء التسخين الرئيسي في الغلاية.

سطح التسخين التبخيري ، الذي يوضع على الجدار الداخلي لغرفة المرجل ويتكون من العديد من الأنابيب المتوازية ، وتتمثل وظيفة جدار الماء في امتصاص الحرارة المشعة لهب أو غازات الاحتراق في غرفة الفرن ، وتوليد البخار أو الماء الساخن في الأنبوب ، وتقليل درجة حرارة جدار الفرن لحماية جدار الفرن.في الغلاية ذات السعة الكبيرة ، تكون درجة حرارة اللهب في الفرن عالية جدًا ، وشدة الإشعاع الحراري كبيرة جدًا. من أربعين إلى خمسين بالمائة أو أكثر يتم امتصاص الحرارة في الغلاية بواسطة جدار الماء. باستثناء عدد قليل من الغلايات ذات السعة الصغيرة ، تأخذ غلايات أنابيب المياه الحديثة جدار تبريد الماء كسطح التسخين الرئيسي للتبخر.

مزايا جدار الماء الغشائي

1).لضمان عدم تسرب جدار الفرن وتقليل تسرب الهواء من غرفة الاحتراق.

2).لتحقيق التبريد الكامل بالماء لغرفة الاحتراق ، فإن جدار الماء الغشائي لملحقات الغلاية مفيد في منع فحم الكوك في حالة الحرق الإضافي.

3).سعة التخزين الحرارية صغيرة ، وتسخين غرفة الاحتراق سريع والتبريد سريع أيضًا ، مما قد يقلل من وقت التبريد لبدء الغلاية ويغلق الفرن.

4).من الجيد اعتماد جدار مبرد بالماء مدعوم من الأعلى ويمكن أن يقلل من حمل هيكل الغلاية ، وهو ما يفيد في البروز.

5) بالمقارنة مع الأنابيب العارية ، يعمل جدار الماء الغشائي على تحسين قدرة الأنابيب على امتصاص الحرارة.

6) الجدار المائي لغشاء الغلاية المباشر للمصنع يمكن أن يحسن درجة الدمج الأولية لأجزاء الغلاية ويقلل من عبء عمل التركيب.
