مكان المنشأ: | ISO9001 ، SGS ، TUV ، ASME ، EN |
اسم العلامة التجارية: | HD BOILER |
إصدار الشهادات: | ISO9001 , SGS , TUV , ASME , EN |
رقم الموديل: | Superheater و Reheater |
الحد الأدنى لكمية: | 1 مجموعة / 10 طن |
---|---|
الأسعار: | Negotiable |
تفاصيل التغليف: | التعبئة صالحة للابحار |
وقت التسليم: | 50 ~ 100 يوم |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض: | 1500 طن / شهر |
مادة: | SA213-TP321H | طول: | 8000 مم |
---|---|---|---|
تخصيص: | OD = 38 ، سمك = 6 مم | PWHT: | علاج الحل |
البيضاوي: | أقل من 15٪ | تقلل سماكة: | أقل من 15٪ |
اسم المنتج: | فائق التسخين وإعادة التسخين | إستعمال: | محطة توليد الكهرباء ، محطة توليد الطاقة الحرارية / محطة المرجل |
تسليط الضوء: | سخان الغلاية لـ CFB,سخان غلاية 8000 مم,سخان مبادل حراري 8000 مم |

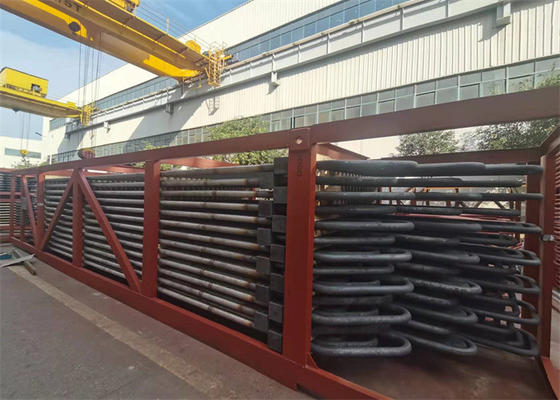

مبادل حراري غلاية من الصلب الكربوني ومسخن لإعادة التسخين لـ CFB
وصف
جهاز التسخين البخاري عبارة عن مبادل حراري من النوع الملفوف يستخدم لإنتاج بخار شديد السخونة أو لتحويل البخار الرطب إلى بخار جاف ، يتم إنشاؤه بواسطة المرجل.إنه يختلف عن الغلاية بطريقة تستخدم فيها الغلاية الحرارة المعقولة وكذلك الحرارة الكامنة لتحويل الماء إلى بخار بينما يستخدم السخان الفائق الحرارة المعقولة فقط لتسخين البخار من أجل زيادة المحتوى الحراري.
تفاصيل
يرفع السخونة الزائدة من الكفاءة الكلية بالإضافة إلى تجنب الكثير من التكثيف في المراحل الأخيرة من التوربين الذي يتجنب تآكل الشفرة.
يتم استخدام حرارة غازات الاحتراق من الفرن لإزالة الرطوبة من البخار وتسخين البخار.
تحتوي السخانات الفائقة عادةً على العديد من الدوائر الأنبوبية بالتوازي مع واحد أو أكثر من الانحناءات المرتجعة ، المتصلة بين الرؤوس.
يتم نقل الحرارة من الغازات الساخنة إلى البخار الموجود في السخان الزائد عند درجات حرارة عالية.
لذلك يتم ترتيب قسم البروماري من السخان الفائق في تدفق معاكس وقسم ثانوي في تدفق متوازي لتقليل درجة حرارة إجهاد جدار الأنبوب.
مبدأ
مبدأ التسخين الفائق مشابه لأنابيب توليد البخار في الغلاية.
تكتسح الغازات الساخنة عند درجة حرارة عالية أنابيب السخان الفائق وترفع درجة حرارة البخار الذي يعتمد حجمه على درجة حرارة الغاز الخارج تاركًا السخان الفائق وسرعة الغاز.
تستخدم لتسخين البخار المشبع ، يمكن أن تصل درجة حرارة البخار إلى 900 درجة مئوية.
ترقيات قدرة السخان الفائق لزيادة توليد الطاقة
أرسل لنا البيانات الفنية المطلوبة ، مثل سعة البخار ، والضغط ، ودرجة الحرارة المطلوبة ، إلخ. وسوف نصمم وفقًا لذلك.
دور
المحماة هو زيادة درجة حرارة البخار فوق نقطة تشبعه.
إعادة التسخين هو في الأساس سخان فائق يقوم بتسخين البخار الذي يخرج من مرحلة الضغط العالي للتوربين.ثم يتم إرسال البخار المعاد تسخينه إلى مرحلة الضغط المنخفض للتوربين.من خلال إعادة تسخين البخار بين التوربينات عالية الضغط ومنخفضة الضغط ، من الممكن زيادة الكفاءة الكهربائية لدورة محطة توليد الطاقة إلى ما يزيد عن 40٪. تُستخدم دورة إعادة التسخين في غلايات الطاقة الكبيرة نظرًا لأنها مجدية اقتصاديًا فقط في محطات توليد الطاقة الكبيرة.
إيجابيات - سلبيات
نوع القلادة 1. دعم هيكلي قوي 1. انسداد التدفق بالبخار المكثف 2. يحتاج إلى إعادة تشغيل بطيئة لتنقية المياه التي تتراكم في القاع.مدعوم من أعلى |
النوع المقلوب 1. التصريف المناسب للبخار المكثف 1. تفتقر إلى الصلابة الهيكلية ، خاصة في تدفق الغاز عالي السرعة المدعوم من الأسفل |
أفقي نوع 1. الصرف السليم 2. صلابة هيكلية جيدة. |
إنهم لا ينظرون إلى اللهب مباشرة ، لذا فهم من النوع الحراري عادة ما يتم دعمهم في قنوات الغاز العمودية الموازية للفرن الرئيسي.
التكنولوجيا المتقدمة
1 | يتمتع HDB بخبرة واسعة في استخدام نظام تحليل العمر النافع المتبقي للتنبؤ بعمر الأنابيب. |
2 | يقيس النظام أكسيد وسمك جدار الأنبوب أثناء اختبار غير مدمر في الموقع ويستخدم هذا لحساب العمر الإنتاجي المتبقي. |
3 | طور HDB تقنية قياس الأكسيد في عام 1991 ويتم استخدامها الآن كمعيار في جميع أنحاء العالم. |
تفاصيل
1 | تكوين الخامات | الكربون الصلب ، سبائك الصلب أو الفولاذ المقاوم للحرارة ، وصناديق التجميع والمواد الداعمة الأخرى.الأنابيب هي أنواع مخصصة من المواصفات. |
2 | نمط التصميم | تخطيط عمودي أو أفقي. |
3 | مزايا | المظهر الجميل والحجم والدقة وتقنية الانحناء واللحام من الدرجة الأولى ، ومعدات الكشف من الدرجة الأولى. |
وظيفة المنتج
1.تتمثل وظيفة السخان الفائق في محطة الطاقة الحرارية في إزالة آخر آثار الرطوبة (1 إلى 2٪) من البخار المشبع الخارج من المرجل وزيادة درجة حرارته بدرجة كافية فوق درجة حرارة التشبع.
2- يرفع التسخين الفائق الكفاءة الكلية للدورة الكلية وكذلك يتجنب التكثيف المفرط في المراحل الأخيرة من التوربين الذي يتجنب تآكل الشفرة.
3 يتم استخدام حرارة غازات الاحتراق من الفرن لإزالة الرطوبة من البخار وتسخين البخار.
4-عادة ما تحتوي السخانات الفائقة على عدة دوائر أنبوبية بالتوازي مع واحد أو أكثر من الانحناءات الراجعة ، متصلة بين الرؤوس.
عرض المنتج
