| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HD BOILER |
| إصدار الشهادات: | ISO9001 , SGS , TUV , ASME , EN |
| رقم الموديل: | المقتصد |
| الحد الأدنى لكمية: | 500 طن |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | التعبئة صالحة للابحار |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 500 طن شهريا |
| مادة: | الكربون الصلب / الفولاذ المقاوم للصدأ إلخ | مجموعة من التطبيقات: | محطة كهرباء حياة صناعية |
|---|---|---|---|
| نوع: | الدورة الطبيعية / مرة واحدة | شهادة: | ISO ، ASME |
| انتاج |: | الماء الساخن / البخار | الوقود: | الفحم / الغاز / النفط ، حرارة الماء |
| تسليط الضوء: | مرة واحدة من خلال المقتصد في الغلاية,مرة واحدة من خلال الموفر لأنبوب الماء,موفر محطة الطاقة TUV |
||
مقدمة المنتج
يمكننا تصنيع ثلاثة أنواع من موفر المرجل ، موفر الأنبوب العاري ، موفر الأنبوب ذو الزعانف H وموفر الأنبوب ذو الزعانف الحلزوني.موفر الأنبوب ذو الزعانف H هو موفر عالي الكفاءة للمبادل الحراري يتكون من أنابيب زعانف H.
بالمقارنة مع موفر الأنبوب العاري ، يمكن لموفر الأنبوب ذو الزعانف H تكبير منطقة التبادل الحراري وتقليل عدد الأنابيب.يمكنه أيضًا زيادة مساحة تدفق غاز المداخن من أجل تقليل سرعة تدفق غاز المداخن والتآكل.
يمكن تصنيع الأنبوب ذو الزعانف على شكل H كأنابيب مزدوجة الزعانف ، مع صلابة عالية لتناسب صف الأنبوب الطويل.
الموفر ذو الزعانف الحلزونية عبارة عن معدات نقل حرارة مصممة حديثًا ، وتتكون من أنابيب زعنفة لولبية للتغلب على التآكل الشديد ووقت الخدمة القصير.
تخصيص
| وصف | المقتصد المرجل |
| مادة | خليط معدني(SA213T22) ، الكربون الصلب(SA210C ) إلخ. |
| معيار المواد | ASTM أو EN أو ISO إلخ. |
| البعد | التخصيص |
| وزن | الحد الأدنى: 10 طن بحد أقصى: 200 طن |
|
تصنيع معالجة |
المواد ← السبيكة ← الدرفلة على الساخن / البارد ← المعالجة الحرارية (التطبيع + التقسية) ← الفحص ← أنبوب الانحناء ← التجميع ← الفحص ← RT ← المعالجة الحرارية (التلدين) ← اختبار الضغط الهيدروليكي ← الطلاء ← التغليف |
المواصفات الفنية
1. هيكل البناء

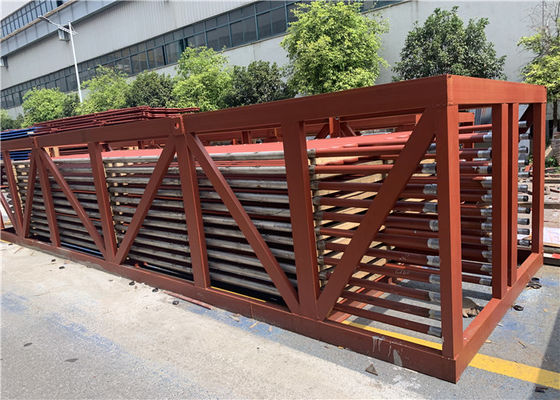

يتكون من أنابيب ذات زعانف من النوع H ، ورؤوس المدخل والمخرج ، والانحناء ، والإطار وغيرها من الملحقات.
2. ترتيب الهيكل
في ترتيب خط / متداخلة.
المهام
1.امتصاص الحرارة من الغاز ذو درجة الحرارة العالية ، وتقليل درجة حرارة غاز العادم ، وتقليل استهلاك الغاز ، وتوفير الوقود.
2- يتم تسخين مياه التغذية في جهاز econimizer قبل الدخول في أسطوانة البخار ، لذلك قلل من امتصاص الحرارة لمياه التغذية عند سطح التسخين ، والتي يمكن أن تستخدم المقتصد بدلاً من سطح تسخين التبخر عالي التكلفة وتوفير التكلفة.
3.Economizer يزيد من درجة حرارة مياه التغذية ، عندما تدخل مياه التغذية إلى أسطوانة البخار ، ينخفض انحراف درجة حرارة الجدار ، ويقل الإجهاد الحراري بشكل كبير ويطيل عمر عمل الأسطوانة.
متنوع
المقتصد المرجل فائدة
| 1 | ينتج HDB موفرات لمراجل المرافق ، والتي تشمل الغلايات التي تعمل بالفحم أو الخشب أو الزيت أو أنواع الوقود الصلب الأخرى لإنتاج الكهرباء من بخار الغلاية عالي الضغط. |
| 2 | عادة ما توجد هذه المقتصدات في الممر الخلفي للغلاية وموجهة مع الأنابيب التي تعمل أفقيًا. يمر الماء المغذي للغلاية عبر دوائر الموفر في الاتجاه المعاكس لتدفق الغاز (يسمى التدفق المعاكس). |
| 3 | عادةً ما يتم استخدام الأنابيب العارية لتقليل تلوث الرماد ، ولكن بعض الشركات المصنعة للمعدات الأصلية للمراجل تصمم اقتصاداتها بأنابيب ذات زعانف ، إما حلزونية أو ذات زعانف طويلة. |
| 4 | يمكن أن ينتج HDB عناصر اقتصادية إما بأنابيب عارية أو ذات زعانف لولبية أو طويلة الزعانف ، وإذا كنت تفضل ذلك ، أعد تصميم وحدتك إلى أحد أنواع الأنابيب الأخرى.يمكن لـ HDB أيضًا تصنيع رؤوس بديلة لجميع موفرات غلايات المرافق. |
حزمة المرجل المقتصد
| 1 | يتمتع HDB بقدرات تصنيع فريدة يستفيد منها مهندسو Optimus بشكل كامل عند تصميم اقتصاديات مصانع حامض الكبريتيك والمسخنات الفائقة. |
| 2 | غالبًا ما يسمح هذا بتكوين وحدات Optimus لتحقيق كفاءات أعلى في نقل الحرارة مما يؤدي إلى انخفاض متطلبات مساحة السطح ، وبالتالي منتج أقل سعرًا. |
| 3 | يستخدم HDB قدراته في الموقع لزعنفة وثني الأنابيب ، وآلة وتصنيع الرؤوس ، وحفر صفائح الأنابيب ، وقطع وتحضير جميع مواد الغلاف ، وتنفيذ جميع أجزاء الضغط ولحام الغلاف. |
| 4 | وهذا يمنح HDB مزيدًا من التحكم في تسلسل التصنيع والجدول الزمني مما ساعدنا على تحقيق سجل رائع لأداء التسليم في الوقت المحدد. |
HRSG المقتصد
| 1 | تم تكوين المقتصدون لوحدات HRSG الحالية بأنابيب fintub التي تتدلى عموديًا.يحتوي HDB على ملفات مقتصد ملفقة لجميع شركات HRSG OEM تقريبًا ويفهم الميزات الفريدة لكل منها. |
| 2 | في كثير من الحالات ، ترغب المرافق في ترقية اقتصاداتها من الفولاذ الكربوني العادي إلى مادة سبيكة للمساعدة في مقاومة التآكل المتسارع للتدفق (FAC) داخل الرؤوس وانحناءات الأنابيب. |
| 3 | HDB هو متجر شامل لتصنيع المقتصدات لأننا نجهز جميع المواد ونقوم بجميع أجزاء الضغط ولحام المرفقات ، من تشذيب الأنابيب ، وتصنيع الرؤوس ، وتجميع حزمة الملف. |
* ملحوظة: HD BOILER يمكن أن تصمم نوعًا خاصًا من الموفر وفقًا لمتطلبات العميل.
اختبار
| 1 | يتم استخدام أحدث نوع من آلات الثني على شكل حرف U من أجل الانحناء البارد الدقيق للأنابيب. |
| 2 | يتم إجراء الانحناء لجميع أنواع المبادلات الحرارية ، والمكثف ، والموفر ، وأنابيب الغلايات المصنوعة من الفولاذ المقاوم للصدأ غير الملحوم وكذلك الملحومة. |
| 3 | بعد ذلك ، يتم اختبار أنابيب الانحناء على شكل حرف "U" مائيًا وتخفيف الضغط إذا طلب ذلك. |
| 4 | كما يتم تحضير القطع النموذجية لتحديد تقليل السماكة في جزء الانحناء. |
| 5 | يتم إجراء اختبار اختراق الصبغة على جزء الانحناء بحثًا عن الشقوق والعيوب أو أي نوع من العيوب. |
| 6 | يتم توفير تعبئة خاصة لمنع أي أضرار أثناء النقل. |
