| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HD BOILER |
| إصدار الشهادات: | ISO9001 , SGS , TUV , ASME , EN |
| رقم الموديل: | فائق التسخين وإعادة التسخين |
| الحد الأدنى لكمية: | 1 مجموعة / 10 طن |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | التعبئة صالحة للابحار |
| وقت التسليم: | 50 ~ 100 يوم |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 1500 طن / شهر |
| مادة: | الكربون الصلب | علاج: | فرن كهربائي |
|---|---|---|---|
| اختبار هيدروليكي: | قبول | سماكة الأنبوب: | المعمول بها |
| البيضاوي: | التحقق من | شرط: | جديد |
| تسليط الضوء: | فرن كهربائي ومسخن,جهاز إعادة تسخين كهربائي من الفولاذ الكربوني,معالجة عالية الكفاءة |
||

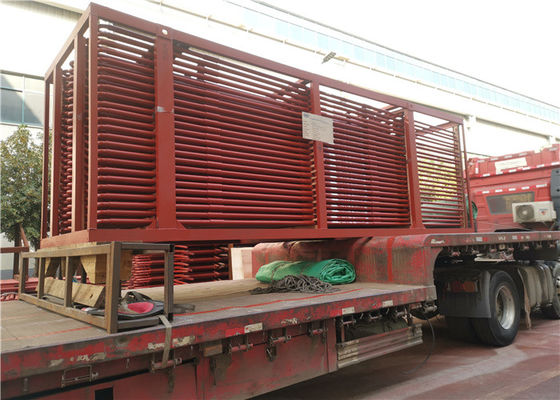

الفولاذ المقاوم للصدأ / لفائف التسخين الفولاذي الكربوني معالجة عالية الكفاءة
المحماة
| في المرجل دون الحرج ، يكون SH بين رأس البخار الرئيسي وأسطوانة البخار ويتكون من |
| • الأنابيب المشبعة التي تنقل البخار من الأسطوانة إلى مدخل مدخل SH (عندما لا تكون أنابيب SH متصلة مباشرة بالأسطوانة) |
| • البنوك Superheater مع مدخل ومخرج كل منها |
| • محطة Attemperator لشركة الاتصالات السعودية |
| • موصل بخار رئيسي مع جميع التركيبات وينتهي بالصمام الحابس للبخار الرئيسي (MSSV) |
| يتدفق البخار من أسطوانة البخار نحو رأس البخار الرئيسي ، ويجب ألا يكون هناك صمام بينهما لضمان التدفق في أنابيب SH في جميع الظروف لمنع ارتفاع درجة الحرارة والفشل. |
إعادة التسخين
تتضمن إعادة تسخين البخار سحب البخار الممتد جزئيًا (في نهاية أسطوانة الضغط العالي للتوربين) ، وإعادته إلى المرجل في أنابيب إعادة التسخين الباردة ، والتسخين إلى نفس درجة حرارة البخار أو أعلى منها ، والعودة إلى التوربينات في أنابيب إعادة التسخين الساخنة.من حيث الأجهزة ، يتكون نظام RH
| • أنبوب إعادة التسخين البارد من التوربينات إلى المرجل |
| • صمامات الأمان على أنبوب إعادة التسخين البارد |
| • نظام مانع تسرب المياه في حالات الطوارئ على أنبوب إعادة تسخين بارد أو أنبوب متصل |
| • جهاز إعادة التسخين مزود برؤوس مدخل ومخرج |
| • أنبوب التسخين الساخن من المرجل إلى التوربينات |
معلومات المنتج
| 1 | يتم تحسين كفاءة دورة البخار من خلال ارتفاع ضغط البخار ودرجة الحرارة بالإضافة إلى إعادة التسخين. |
| 2 | يجب أن يكون كل من التسخين الشديد وإعادة تسخين البخار على أعلى مستوى ممكن.عند ضغط بخار يبلغ 120 بارًا أو أعلى ، تتحسن كفاءة الدورة بنسبة -1٪ لكل 20 درجة مئوية ارتفاع في درجة الحرارة الزائدة. |
| 3 | لذلك ، تكون درجات الحرارة العالية مطلوبة لكل نطاق ضغط متسق مع تعدين التوربين. |
بناء
اغمر الأنبوب السربنتين في وعاء سائل ، عندما يكون الجزء الداخلي من الثعبان سائلاً ، من أجل ملء الأنبوب بالكامل باستمرار ، يجب تغذية السائل من الطرف السفلي للأنبوب إلى الطرف العلوي منه. إدخاله في أنبوب الثعبان ، لتجنب المطرقة المائية والانسداد بسبب تراكم السائل البارد في الأنبوب ، يجب أن يدخل البخار من الأعلى ويتم تفريغ المكثفات من القاع.
يمكن تقسيم هيكل المبادل الحراري للملف المغمور إلى نوعين: غير قابل للفصل وقابل للفصل. في الاختيار ، يجب أن يعتمد على نظافة الوسط والتآكل ، ارتفاع التعبئة والمواد المستخدمة ، يمكن تحديد اختيار مواد الحشية بواسطة استخدام الضغط ودرجة الحرارة وطبيعة الوسط في الجهاز.
وظيفة
مبادل حراري ملفوف مغمور ، يستخدم عادة للتبريد والتكثيف أو التسخين والتبريد وتبخر الوسيط خارج الأنبوب.
مزاياها هي الهيكل البسيط والتكلفة المنخفضة والتشغيل والإدارة المريحين. بالإضافة إلى ذلك ، يمكنها تحمل الضغط العالي في الملف.بالإضافة إلى ذلك ، غالبًا ما يتم استخدامه كمكون لنقل الحرارة في المفاعل مع منطقة نقل حرارة صغيرة.
العيوب: عادةً ما تكون السرعة المتوسطة في الحاوية منخفضة جدًا ، لذا فإن معامل نقل الحرارة خارج الأنبوب صغير ، بالإضافة إلى أن درجة الفائض في جميع الأماكن في الحاوية متشابهة تقريبًا ، لذا فإن متوسط فرق درجة الحرارة ليس كبيرًا ، لذلك فإن تأثير نقل الحرارة ضعيف. كانت المعدات ضخمة الحجم وغير مناسبة للاستخدام كمبادل حراري مع مساحة تبادل حراري كبيرة.
مادة
مادة السخان الفائق وإعادة التسخين هي أنابيب فولاذية وأنابيب نحاسية ومعادن أخرى غير حديدية وأنابيب سيراميك وأنابيب جرافيت وما إلى ذلك.
ورشة عمل
