| مكان المنشأ: | تشانغجياجانج ، الصين |
| اسم العلامة التجارية: | HD BOILER |
| إصدار الشهادات: | ISO9001 , SGS , TUV , ASME , EN |
| رقم الموديل: | جدار الفرن |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | حزمة إطار الحديد |
| وقت التسليم: | 50 يوما |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 500 طن / شهر |
| ضغط: | ضغط مرتفع | بنية: | أنبوب النار / الماء |
|---|---|---|---|
| الوقود: | الفحم / الغاز / الفحم الحجري / حرارة الماء | اسم المنتج: | جدران مياه الغلايات |
| مجموعة من التطبيقات: | صناعية / محطة كهرباء | تجربة الاقتراب من الموت: | 100٪ PT ، 100 RT ، 100٪ UT |
| تسليط الضوء: | فرن جدار غشاء الغلاية,لحام جدار غشاء غلاية الأرجون القوسي,جدار غشاء مرجل سطح التسخين |
||
ارتفاع ضغط SA192 المرجل غشاء جدار فرن تسخين سطح الأرجون قوس اللحام
جدار الماء الغشاء وصف
نقوم بتصنيع وتوريد مجموعة شاملة من ألواح الجدران المائية.من المعروف أن الأنابيب التي نقدمها تتحمل ضغطًا داخليًا كبيرًا حيث يتم لف شريط مستمر من مادة الزعنفة حلزونيًا على الأنبوب.من المعروف أن هذه الأنابيب توفر حرارة بشكل موحد تؤدي إلى زيادة ناتج الحرارة.
إذا كان وفقًا لنوع الهيكل ، هناك ثلاثة أنواع رئيسية: نوع الأنبوب المكشوف ، ونوع الغشاء ، ونوع الأنبوب الوخز. يتكون نوع الأنبوب المكشوف من صف كامل من الأنابيب الفولاذية غير الملحومة مع أبسط هيكل.جدار الماء الغشائي هو نوع من اللحام المشترك للعديد من الأنابيب ذات الزعانف المدلفنة لجدار الماء لتشكيل سطح تسخين مختوم مختوم.لا يمكنها فقط تحسين ضيق الهواء للفرن ، وتقليل تسرب الهواء ، ولكن أيضًا حماية جدار الفرن ، وتقليل وزن جدار الفرن وتبسيط الهيكل.
يتم تبريد سطح التسخين المرتب على الجدار الداخلي للفرن بشكل أساسي بالماء ، وهو ما يسمى جدار الماء.إنه سطح تسخين التبخر الرئيسي لمرجل محطة الطاقة.الوظائف الرئيسية لجدار الماء هي:
(1) امتصاص الحرارة المشعة في الفرن ، وتسخين الماء في بخار مشبع ؛
(2) حماية جدار الفرن ، وتبسيط هيكل جدار الفرن ، وتقليل وزن جدار الفرن ، والذي يرجع بشكل أساسي إلى امتصاص الحرارة المشعة في جدار الماء لجدار الفرن ، بحيث تكون درجة حرارة جدار الفرن انخفاض؛
(3) امتصاص الحرارة في الفرن ، يتم تبريد غاز المداخن إلى درجة الحرارة التي يسمح بها مخرج الفرن ، وهو أمر مفيد لتقليل الخبث في الفرن ومنع الخبث في مخرج الفرن ؛
(4) يمتص جدار الماء الحرارة المشعة عند درجة حرارة عالية في الفرن وله تأثير نقل حرارة جيد ، لذلك يمكن أن يقلل من استهلاك فولاذ المرجل وتكلفة المرجل.
مزايا
1.ضمان إحكام غلق جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.
2- تحقيق التبريد الكامل بغرفة الاحتراق بالماء ، مما يساعد على منع تكون فحم الكوك في حالة الاحتراق المكثف.
3.السعة الصغيرة لتخزين الحرارة ، والتدفئة السريعة لغرفة الاحتراق والتبريد السريع ، يمكن أن تقصر من وقت التبريد لبدء وتوقف الغلاية.
4. من المناسب استخدام جدار فرن الأنابيب ، مما يقلل بشكل كبير من حمل إطار المرجل وهو مناسب للتعليق.
5 بالمقارنة مع الأنبوب البصري ، تم تحسين قدرة الأنبوب على امتصاص الحرارة.
6. تم تحسين درجة الدمج المسبق لمكونات الغلاية ، وهو أمر مناسب ويقلل من عبء عمل التثبيت.
مواصفات جدار الغشاء المائي
| اسم | لوحة المياه الغشائية |
| مواد | الكربون الصلب والسبائك والفولاذ المقاوم للصدأ |
| حجم الأنبوب | Φ38 - 76 ملم ، تخصيص |
| اساسي | ISO ، ASME |
| نموذج | رصع |
| طلب | يمكن تركيبه حول غرفة احتراق الغلاية |

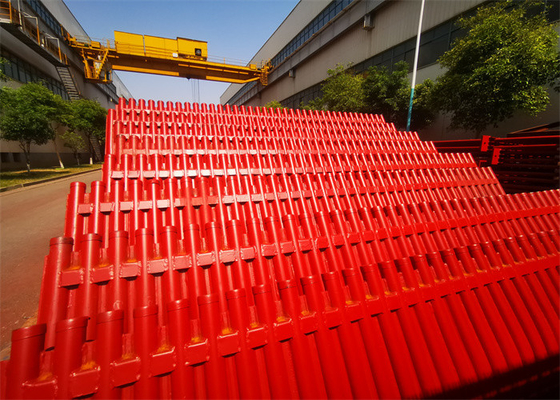

ورشة لوحة ووتر وول
ملحوظة
| 1 | التحكم في اختراق اللحام للوفاء بالمتطلبات الميكانيكية ومتطلبات نقل الحرارة. التحكم في التشوه إلى التفاوتات المقبولة. |
| 2 | تتطلب الألواح بشكل روتيني استقامة في ورشة العمل بعد اللحام والمعالجة الحرارية ، والسؤال الذي يجب الإجابة عليه هو هل يمكن للمحل أن يفي بعد ذلك بتفاوتات الأبعاد المطلوبة لتركيب موقع ناجح؟ |
| 3 | هل يمكن استخدام إجراءات التعامل مع المتاجر الحالية كما هي دون إضافة ضوابط زائدة من شأنها إضافة التكلفة والجدول الزمني. |
| 4 | قد تتسبب أهمية التسخين المسبق وصيانته من خلال عملية اللحام في حدوث عدد من مشكلات المناولة ومعالجة المتاجر التي ستؤدي إلى زيادة التكلفة بشكل كبير. |
مراقبة الجودة
1. مساحة تصنيع 200000 متر مربع
2. 150 مهندساً
3. 400 لحام مشفر
4. 60 مفتشًا مرخصًا (مدربون NDT من المستوى الثالث)
5. تراخيص من الدرجة الأولى لتصميم وتصنيع الغلايات
6. نظام الجودة ISO 9001: 2008
7. شهادة ASME للغلايات الكهربائية
8. اعتماد ختم ASME 'S' و 'U' و NB
تعريف عن الشركة
تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، Ltd (المتاجرة باسم HD Boiler) ، تنتج محطة طاقة ؛صناعي؛الحرارة المهدرةحرق النفايات؛الكتلة الحيوية.الناقل الحراري العضوي والمراجل البخارية الكهربائية.إلى جانب مجموعة شاملة من أسطح التدفئة ، تقدم HD Boiler إلى السوق خدمة فريدة بما في ذلك تصميم المرجل وتصنيعه وتركيبه وصيانته واستبدال أجزاء ضغط الغلاية.
