مولد بخار استرداد الحرارة عالي الكفاءة واقتصادي من HRSG

مولد بخار لاسترداد الحرارة عالي الكفاءة واقتصادي من HRSG

ما هو HRSG؟

• يشير HRSG ، كما يوحي اسمه ، إلى غلاية يتم فيها تسخين المياه إلى درجة حرارة معينة من خلال استخدام الحرارة المهدرة لغاز العادم أو مواد النفايات أو سائل النفايات في مختلف العمليات الصناعية والحرارة الناتجة عن احتراق المواد القابلة للاحتراق.
• يمكن لمراجل تسخين النفايات إنتاج الماء الساخن أو البخار لأقسام أخرى من خلال استعادة الحرارة المهدرة.
• الغلايات التي تعمل بالنفط والمراجل التي تعمل بالغاز والمراجل التي تعمل بالفحم مع استرداد الحرارة المهدرة من صناديق المداخن ومداخن المداخن تسمى أيضًا غلايات حرارة النفايات.

ما هي خصائص HRSG؟

• يتم نقل غاز المداخن عالي الحرارة المنبعث من احتراق الفحم إلى مدخل غلاية حرارة النفايات عبر المداخن ، ثم يتدفق عبر السخان والمبخر والموفر.أخيرًا ، يتم تصريفه في الغلاف الجوي من خلال المدخنة.
• تتراوح درجة حرارة غاز المداخن بشكل عام بين 150 و 180 درجة مئوية ، ويتم استخدام الحرارة المنبعثة من درجة حرارة غاز المداخن من درجة حرارة عالية إلى درجة حرارة غاز المداخن لصنع بخار الماء.
• يدخل ماء تغذية الغلاية أولاً إلى الموفر ، ويمتص الماء الحرارة في الموفر ويسخن إلى درجة حرارة مشبعة أقل قليلاً من ضغط الأسطوانة ويدخل الأسطوانة.
• بعد أن يتم خلط الماء الداخل إلى الأسطوانة مع الماء المشبع في الأسطوانة ، فإنه يدخل المبخر على طول الواصل السفلي أسفل الأسطوانة لامتصاص الحرارة والبدء في إنتاج البخار.
• عادة ما يتحول جزء فقط من الماء إلى بخار ، لذلك يتدفق خليط بخار الماء في المبخر.
• يترك خليط بخار الماء المبخر ويدخل إلى الأسطوانة العلوية من خلال جهاز فصل البخار عن الماء.
• يسقط الماء في الفضاء المائي للحلة ويدخل في الأنبوب الهابط لامتصاص الحرارة وإنتاج البخار.
• يدخل البخار إلى السخان الفائق من الجزء العلوي من الأسطوانة ويمتص الحرارة لتغيير البخار المشبع إلى بخار شديد السخونة.وفقًا للمراحل الثلاث لعملية إنتاج البخار ، هناك ثلاثة أسطح تسخين ، وهي الموفر ، والمبخر ، والمسخن الفائق.
• إذا لم تكن هناك حاجة إلى بخار شديد السخونة ، فستكون هناك حاجة فقط إلى البخار المشبع ، ولا يمكن تركيب السخان الفائق.عندما يكون هناك إعادة تسخين بالبخار ، يمكن إضافة جهاز إعادة التسخين.

ما هي عملية عمل HRSG؟

ما هو تصنيف HRSG؟

• HRSG التي تعمل بالزيت
• HRSG التي تعمل بالغاز
• مولد بخار استرداد الحرارة الذي يعمل بالفحم

بعض المعلمات

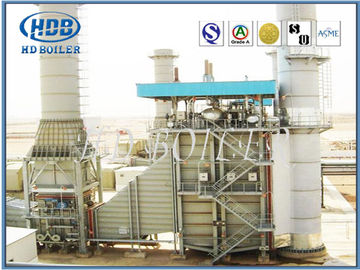

بعض الصور

ملف الشركة
