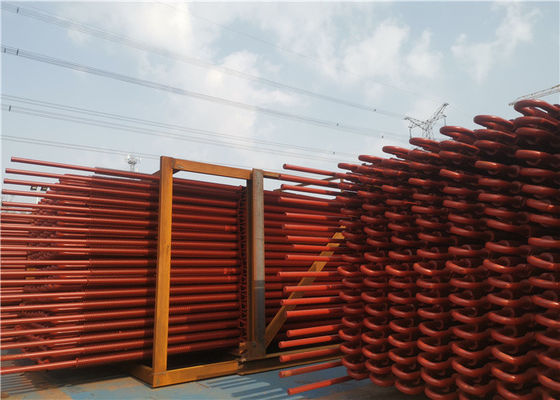

ASME سائل الكربون الأنبوب serpentine الغلاية إعادة التدفئة سوبر سوبر


بالنسبة لغلاية محطة الطاقة، فهي طريقة حاسمة لزيادة الاقتصاد الحراري لمحطة الطاقة الحرارية عن طريق تحسين معلمة البخار المفرط التسخين. يقتصر ارتفاع معلمات البخار المفرط التسخين على المواد المعدنية. يجب أن يضمن تصميم السخانات المفرطة أن درجة حرارة الجدار الخارجي لأنابيب سطح التسخين أقل من درجة الحرارة المسموح بها لمقاومة أكسدة الفولاذ، وفي الوقت نفسه التأكد من قوتها الميكانيكية. مع تطور المواد المعدنية المستخدمة في الغلايات، تطبق غلايات محطات الطاقة في بلدنا بالفعل بشكل عام ضغطًا عاليًا ودرجة حرارة عالية (9.8 ميجا باسكال، 540 درجة) ومعلمات ضغط فائقة الارتفاع (13.7 ميجا باسكال، 540 و 555 درجة)، وطورت معلمات ضغط دون حرجة (16.7 ميجا باسكال، 540 و 555 درجة). الآن تطبق الكثير من الغلايات معلمات الضغط فوق الحرج (24.5 ميجا باسكال، 540-570 درجة)، وحتى عدد قليل جدًا من الوحدات تطبق معلمات ضغط ودرجة حرارة أعلى.




بالنسبة للغلايات في محطات الطاقة الكبيرة، تعتبر السخانات المفرطة وسخانات إعادة التسخين أجزاء ضرورية، إلى حد كبير، فقد أثرت على سلامة واقتصاد الغلايات. السخانات المفرطة هي أسطح التسخين التي تسخن البخار الرئيسي من درجة الحرارة المشبعة إلى درجة الحرارة المفرطة التسخين المقدرة، وسخانات إعادة التسخين هي أسطح التسخين التي تسخن العادم من أسطوانة الضغط العالي للتوربينات البخارية إلى درجة حرارة معينة. عند تغيير ظروف التشغيل مثل أحمال الغلاية وأنواع الفحم، يجب تعديلها للتأكد من أن درجة حرارة المخرج عند المستوى المقدر من -10 إلى +5 درجات.

بالنسبة للغلايات الكبيرة في محطات الطاقة، تمثل السخانات المفرطة وسخانات إعادة التسخين نسبة كبيرة في إجمالي أسطح التسخين، ويجب ترتيبها في المناطق التي يكون فيها الدخان بدرجة حرارة أعلى. لتحسين كفاءة الدوران الحراري في محطات الطاقة، من الضروري تحسين المعلمات الأصلية للبخار تدريجياً، ويتطلب ارتفاع ضغط البخار الزيادة المقابلة في درجة حرارة البخار المفرط التسخين، أو أن تكون رطوبة العادم الكبير للمرحلة من التوربينات البخارية عالية جدًا، مما سيؤثر على سلامتها. وبالتالي، فإن البخار المتدفق عبر السخانات المفرطة وسخانات إعادة التسخين هو بخار عالي الحرارة، وأداء نقله للحرارة سيئ للغاية، مما يحدد أن درجات حرارة جدار الأنبوب للسخانات المفرطة وسخانات إعادة التسخين مرتفعة.


وظائف وخصائص السخانات المفرطة وسخانات إعادة التسخين

وظائف السخانات المفرطة وسخانات إعادة التسخين:

تعتبر السخانات المفرطة وسخانات إعادة التسخين أجزاء مهمة لأسطح التسخين، وتستخدم لزيادة درجة حرارة البخار، بهدف تحسين إنثالبي البخار وزيادة كفاءة الدوران الحراري لمحطة الطاقة.

تعمل السخانات المفرطة على تسخين البخار المشبع إلى بخار مفرط التسخين بدرجة حرارة معينة. عند تغيير أحمال الغلاية أو ظروف العمل الأخرى، من الضروري التأكد من أن درجة حرارة البخار المفرط التسخين طبيعية، وضمن النطاق المسموح به من تغير درجة الحرارة.

من الدوران الحراري في محطة الطاقة، تكون المعلمات الأصلية للضغط ودرجة الحرارة أعلى، وتكون الكفاءة الحرارية للدوران أفضل، أو تكون رطوبة البخار في الجزء الخلفي من التوربينات البخارية عالية جدًا، مما يؤثر على سلامتها. في حين أن درجة حرارة البخار المفرط التسخين محدودة بالمواد المعدنية، في الوقت الحاضر، نظرًا للقيود المفروضة على المواد المعدنية، لا تزال درجة الحرارة المفرطة التسخين لمعظم غلايات محطات الطاقة ضمن نطاق 540-555 درجة، ولتجنب رطوبة البخار لشفرة الجزء الخلفي من التوربينات البخارية كبيرة جدًا، وبالتالي يتم تطبيق نظام إعادة التسخين الأوسط.

تتمثل وظائف سخانات إعادة التسخين في تسخين عادم أسطوانة الضغط العالي للتوربينات البخارية إلى درجة حرارة إعادة التسخين التي تقترب أو تساوي درجة الحرارة المفرطة التسخين، ثم إرسالها إلى الأسطوانة متوسطة الضغط والضغط المنخفض للتوسع والعمل لزيادة جفاف الشفرة في الجزء الخلفي من التوربينات البخارية. عادة، يكون ضغط البخار المعاد تسخينه هو خمس ضغط البخار المفرط التسخين. يمكن أن يؤدي تطبيق نظام إعادة التسخين إلى زيادة الكفاءة الحرارية لمحطات الطاقة بنسبة 4-5%.

حتى الآن في بلدنا، تطبق الوحدات التي تزيد سعتها عن 125 ميجاوات نظام إعادة تسخين متوسط ​​المرة الواحدة. يمكن أن يؤدي إعادة التسخين المزدوج إلى زيادة الكفاءة الحرارية للدوران مرة أخرى بنسبة 2٪، ولكن النظام معقد للغاية، ولا يتم تطبيقه على الوحدات الوطنية، ولكنه شائع للغلايات الكبيرة في الخارج.




المبدأ

• مبدأ السخان المفرط مشابه لأنابيب توليد البخار في الغلاية.
• تجتاح الغازات الساخنة ذات درجة الحرارة العالية أنابيب السخان المفرط وترفع درجة حرارة البخار، والتي تعتمد قيمتها على درجة حرارة غاز الخروج التي تترك السخان المفرط وسرعة الغاز.

التطبيق

تستخدم لتسخين البخار المشبع، يمكن أن تصل درجة حرارة البخار إلى 900 درجة مئوية.
ترقيات سعة السخان المفرط لزيادة توليد الطاقة

أرسل لنا البيانات الفنية المطلوبة، مثل سعة البخار والضغط ودرجة الحرارة المطلوبة وما إلى ذلك. سنقوم بالتصميم وفقًا لذلك.
