| موك: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | التعبئة صالحة للابحار |
| فترة التسليم: | 30 يوما |
| طريقة الدفع: | L / C ، T / T ، ويسترن يونيون ، D / P ، MoneyGram |
| القدرة على التوريد: | 500 طن / شهر |

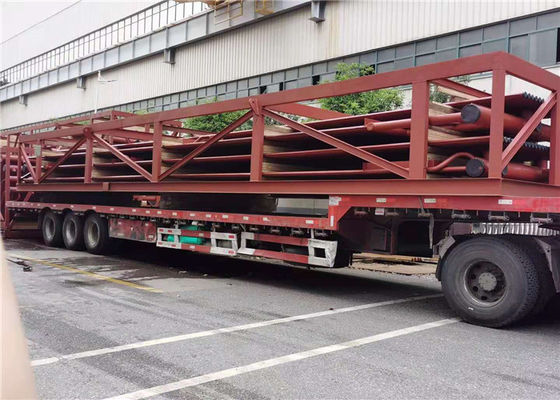

ألواح جدار الغشاء لغلاية الماء الساخن بالغاز لمحطة الطاقة عالية الكفاءة
ميزات لوحة جدار الماء
1. تقرير حساب القوة مع معلومات المواد المستخدمة؛
2. تقرير فحص غير إتلافي (NDT) بنسبة 100% للصفائح الفولاذية والأنابيب وقضبان اللحام؛
3. تقرير فحص بالأشعة السينية بنسبة 100% (درز اللحام): لضمان جودة الغلاية بأكملها؛
4. تقرير الاختبار الهيدروليكي: لضمان ضغط التشغيل القياسي والسلامة.
تفاصيل المنتج الخاصة بلوحة جدار الماء
عادة ما يتم وضع ألواح جدار الماء المزودة بدبابيس عموديًا على الجدار الداخلي لفرن الغلاية، وهي تستخدم بشكل أساسي لامتصاص الحرارة المشعة المنبعثة من اللهب وغاز المداخن ذي درجة الحرارة العالية في الفرن. وهي النوع الرئيسي لسطح التسخين التبخيري لجميع أنواع الغلايات الحديثة والمكون الأساسي لدورة دوران مياه الغلاية. نظرًا لكل من التبريد والحماية لجدار الفرن، لذا سميت بهذا الاسم.
تم تصميم جدار الماء في الأصل بحيث لا يتم تسخينه، ولكن لتبريد الفرن من التلف الناتج عن درجات الحرارة المرتفعة. لاحقًا، نظرًا لوظيفة التبادل الحراري الجيدة، فقد حل تدريجيًا محل أسطوانة البخار كجزء التسخين الرئيسي للغلاية.
سطح التسخين التبخيري، والذي يتم وضعه على الجدار الداخلي لغرفة الغلاية ويتكون من العديد من الأنابيب المتوازية. تتمثل وظيفة جدار الماء في امتصاص الحرارة المشعة للهب أو غاز المداخن ذي درجة الحرارة العالية في غرفة الفرن، وتوليد البخار أو الماء الساخن في الأنبوب، وتقليل درجة حرارة جدار الفرن لحماية جدار الفرن. في غلاية ذات سعة كبيرة، تكون درجة حرارة اللهب في الفرن عالية جدًا، وتكون شدة الإشعاع الحراري كبيرة جدًا. يتم امتصاص أربعين إلى خمسين بالمائة أو أكثر من الحرارة في الغلاية بواسطة جدار الماء. باستثناء عدد قليل من الغلايات ذات السعة الصغيرة، تأخذ غلايات الأنابيب المائية الحديثة جدار التبريد المائي كسطح التسخين الرئيسي للتبخر. معلمة لوحة جدار الماء
الاسم
| لوحة الماء الغشائية | المادة |
| فولاذ كربوني، سبيكة | فولاذ,إلخ.حجم الأنبوب |
| Φ38 - 76 مم، تخصيص | المعيار |
| ISO، ASME | الموديل |
| مرصع | الأبعاد |
| تخصيص | عملية التصنيع |
| المادة → سبيكة → الدرفلة على الساخن/البارد → المعالجة الحرارية (التطبيع + التقسية) → الفحص → | التلميع→6. تحسين درجة التجميع المسبق لمكونات الغلاية، وتسهيل وتقليل عبء عمل التركيب.اللحام المشترك → التجميع → اللحام → الفحص → المعالجة الحرارية → اختبار الضغط الهيدروليكي → الطلاء → التعبئة والتغليفموقع التثبيتحول غرفة احتراق الغلايةمزايا لوحة جدار الماء1. ضمان إحكام إغلاق جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.2. تحقيق التبريد الكامل للمياه في غرفة الاحتراق، مما يساعد على منع التكتل في ظل ظروف الاحتراق المكثف.3. سعة تخزين حرارة منخفضة، تسخين وتبريد سريع لغرفة الاحتراق، مما يمكن أن يقلل من وقت تبريد بدء وإيقاف الغلاية.6. تحسين درجة التجميع المسبق لمكونات الغلاية، وتسهيل وتقليل عبء عمل التركيب.5. بالمقارنة مع الأنبوب الخفيف، يتم تحسين قدرة امتصاص الحرارة للأنبوب.6. تحسين درجة التجميع المسبق لمكونات الغلاية، وتسهيل وتقليل عبء عمل التركيب. مقدمة عن الشركة |
| تأسست في عام 1985، تقوم شركة Zhangjiagang Hua Dong Boiler Co.,Ltd. (التي تعمل باسم HD Boiler)، بإنتاج محطات الطاقة؛ الصناعية؛ حرارة النفايات؛ حرق النفايات؛ الكتلة الحيوية؛ ناقل الحرارة العضوي وغلايات البخار الكهربائية. إلى جانب مجموعة شاملة من أسطح التسخين، تقدم HD Boiler إلى السوق خدمة فريدة من نوعها بما في ذلك تصميم الغلايات والتصنيع والتركيب والصيانة واستبدال أجزاء ضغط الغلايات. |
|
|
