| موك: | 1 وحدة |
| فترة التسليم: | حوالي 100 يوم بعد رسم التأكيد |
| طريقة الدفع: | الاعتماد المستندي، تي/تي |

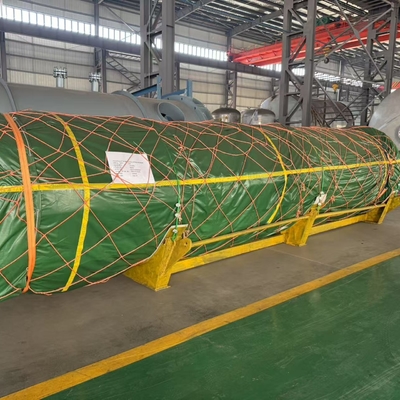

مجموعة أنابيب مبادل حراري مصنوعة من أنابيب الفولاذ المقاوم للصدأ لمصفاة النفط
مبادل حراري ذو مجموعة أنابيب هو جهاز تبادل حراري نموذجي يسمح لسائلين بدرجات حرارة مختلفة بتبادل الحرارة. من خلال هذا الجهاز، يمكن تبريد سائل وتسخين آخر لتلبية احتياجاتهما. يستخدم هذا الجهاز على نطاق واسع في القطاعات الصناعية مثل الصناعات الكيميائية والبترولية والأدوية والطاقة، وهو أحد المعدات الأساسية والمهمة في الإنتاج الكيميائي.
يعتبر المبادل الحراري أحد معدات الوحدة المستخدمة على نطاق واسع في مختلف الصناعات مثل الكيماويات والبترول والطاقة. وفقًا للإحصاءات، تمثل الاستثمارات في المبادلات الحرارية حوالي 30٪ من إجمالي الاستثمار في المعدات في الصناعة الكيميائية الحديثة، وحوالي 40٪ من جميع معدات العمليات في المصافي، وتتكون جميع وحدات تحلية مياه البحر تقريبًا من المبادلات الحرارية. يوضح مسح لسوق المبادلات الحرارية الأجنبية أنه على الرغم من زيادة القدرة التنافسية لمختلف المبادلات الحرارية اللوحية، إلا أن المبادلات الحرارية ذات الأنابيب والقشرة لا تزال تهيمن بنسبة 64٪ تقريبًا. تشير نتائج تطوير وبحث عناصر تبادل حراري جديدة ومبادلات حرارية عالية الكفاءة إلى أن المبادل الحراري الأنبوبي قد دخل فترة بحث جديدة. لقد خضعت كل من تجهيزات أنابيب نقل الحرارة وهيكل الحاجز في جانب القشرة من المبادل الحراري لتغييرات كبيرة مقارنة بالمبادلات الحرارية الأنبوبية التقليدية. كما أحرز أداءها الديناميكي الهوائي وكفاءة نقل الحرارة وتأثيرات مقاومة الاهتزاز ومكافحة التحجيم تقدمًا جديدًا من البحث النظري إلى التصميم الهيكلي.
تسمى قنوات السوائل المتكونة داخل أنابيب التبادل الحراري لمبادل حراري ذو مجموعة أنابيب بالجانب الأنبوبي، وتسمى قنوات السوائل المتكونة خارج أنابيب التبادل الحراري بالجانب القشري. يدخل سائل العمل إلى أنبوب نقل الحرارة من خلال أنبوب المدخل في الطرف الرأسي، ويمكن لعمليته تحقيق هياكل جانب واحد من الأنبوب، وجانبين من الأنبوب، وأربعة جوانب من الأنبوب وفقًا لمتطلبات العملية؛ يدخل نوع آخر من سائل العمل إلى القشرة من خلال أنبوب مدخل في أحد الأطراف ويتم توزيعه بالتساوي خارج أنابيب نقل الحرارة. يمكن تعديل حالة تدفقه عن طريق تحديد أنواع وكميات مختلفة من الحواجز في مجموعة الأنابيب وفقًا لمتطلبات العملية. يدخل سائلان عاملان بدرجات حرارة مختلفة إلى المبادل الحراري. ينقل سائل العمل ذو درجة الحرارة المرتفعة نسبيًا الحرارة إلى سائل العمل ذو درجة الحرارة المنخفضة نسبيًا من خلال جدار أنبوب التبادل الحراري. يتم تبريد سائل العمل ذو درجة الحرارة المرتفعة نسبيًا بينما يتم تسخين سائل العمل ذو درجة الحرارة المنخفضة نسبيًا، وبالتالي تحقيق هدف عملية تبادل الحرارة بين السائلين.
|
|
