| موك: | 1 مجموعة / 10 طن |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | التعبئة صالحة للابحار |
| فترة التسليم: | 50 ~ 100 يوم |
| طريقة الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على التوريد: | 1500 طن / شهر |

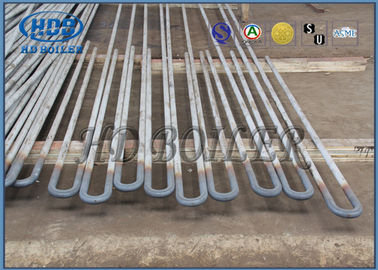

جهاز التسخين وإعادة التسخين أنبوب الثعبان الغازي المحمي بالقوس التجديد والتعديل
Superheater و Reheater Serpentuator
وصف
| تعتمد درجة حرارة البخار في الغلايات على الضغط ولكن عندما يكون ملامسًا للماء فإنه لا يتجاوز أبدًا درجة غليان هذا الضغط. |
| ويشار إلى ذلك بدرجة حرارة "البخار المشبع".وطالما ظل الضغط ودرجة الحرارة على حالهما ، فلن يحتوي البخار على الماء ويشار إليه باسم "البخار الجاف المشبع". |
| بينما ينتقل البخار من الغلاية إلى المحرك ، على الرغم من عزل الأنابيب وما إلى ذلك ، فإنه سيواجه انخفاضًا في درجة الحرارة وسيحدث التكثيف على الفور. |
| سيحدث التكثيف أيضًا عندما يتلامس البخار مع جدران الأسطوانة المبردة ، وعندما يتم استخلاص الطاقة من البخار في الأسطوانات عن طريق أداء العمل على المكبس ، سيحدث انخفاض إضافي في درجة الحرارة مما يؤدي إلى مزيد من التكثيف. |
| بصرف النظر عن فقدان الكفاءة الناتج ، فإن وجود ماء سائل غير قابل للضغط في الأسطوانة قد يكون كارثيًا. |
| إذا كانت محاصرة بين المكبس وغطاء الأسطوانة ، فقد يؤدي ذلك إلى تفجير النهاية. |
إيجابيات - سلبيات
|
نوع القلادة 1. دعم هيكلي قوي 1. انسداد التدفق بالبخار المكثف 2. يحتاج إلى إعادة تشغيل بطيئة لتنقية المياه التي تتراكم في القاع.مدعوم من أعلى |
|
النوع المقلوب 1. التصريف المناسب للبخار المكثف 1. تفتقر إلى الصلابة الهيكلية ، خاصة في تدفق الغاز عالي السرعة المدعوم من الأسفل |
|
أفقي نوع 1. الصرف السليم 2. صلابة هيكلية جيدة. |
إنهم لا ينظرون إلى اللهب مباشرة ، لذا فهم من النوع الحراري عادة ما يتم دعمهم في قنوات الغاز العمودية الموازية للفرن الرئيسي.
مراجعة تاريخية
| · يمكن لمجففات البخار والفخاخ البخارية أن تزيل الماء المكثف من الأنابيب ، ويمكن أن تقلل طبقة البخار من تكثيف الأسطوانة ولا تقضي على المشكلة. |
| · تم إدراك في القرن التاسع عشر أنه بمجرد إزالة البخار من القرب من الماء في الغلاية يمكن أن يتلقى حرارة إضافية ويمكن أن ترتفع درجة حرارته فوق نقطة الغليان. |
| · يشار إلى هذا باسم "فرط السخونة". |
| · مع وجود حرارة إضافية كافية ، فإن ارتفاع درجة حرارة البخار سيعوض أكثر من الانخفاض في درجة الحرارة أثناء مروره عبر أنبوب العمل ويمكن القضاء على المحرك والتكثيف. |
| · فشل الأنبوب هو أحد الأسباب الرئيسية للانقطاع القسري لمحطات الطاقة.إحدى الطرق الرئيسية لمنع الفشل هي التنبؤ بالعمر النافع المتبقي للأنابيب. |
| · من خلال الحصول على تقييم دقيق للعمر المتوقع للأنبوب ، يكون لدى مشغلي محطات الطاقة المعلومات اللازمة لاتخاذ قرارات بشأن تحديد أولويات عمليات التفتيش المستقبلية ، وما إذا كان سيتم تشغيل الأنابيب أو إصلاحها أو استبدالها. |
| · كيف نقوم بتحليل العمر الإنتاجي المتبقي للأنابيب: |
| · يتأثر عمر أنبوب التسخين الفائق أو أنبوب إعادة التسخين بالوقت ودرجة الحرارة والضغط. |
| · لقياس العمر الإنتاجي المتبقي للأنبوب ، يتم استخدام معلومات عن ضغط البخار وسمك الجدار الأصلي والحالي والقطر الخارجي للأنبوب (OD) لحساب تاريخ الإجهاد للأنبوب. |
| · يتم استخدام سمك مقياس جانب البخار لقياس تاريخ درجة الحرارة الفعالة للأنبوب. |
| · تتم مقارنة تاريخ الإجهاد وتاريخ درجة الحرارة الفعالة مع مادة التمزق الزاحف لمواد الأنبوب المحددة.من هذه المعلومات ، يمكن حساب العمر الإنتاجي المتبقي للأنبوب - بالإضافة إلى ملفات تعريف درجة الحرارة عبر المرجل. |
| · يمكن تحديد البقع الساخنة وأنماط الهدر. |
وظيفة المنتج
| تتمثل وظيفة السخان الفائق في محطة الطاقة الحرارية في إزالة آخر آثار الرطوبة (1 إلى 2٪) من البخار المشبع الخارج من المرجل وزيادة درجة حرارته بدرجة كافية فوق درجة حرارة التشبع. |
|
يرفع التسخين الفائق الكفاءة الكلية للدورة بشكل عام بالإضافة إلى تجنب التكثيف المفرط في المراحل الأخيرة من التوربين الذي يتجنب تآكل الشفرة. |
| يتم استخدام حرارة غازات الاحتراق من الفرن لإزالة الرطوبة من البخار وتسخين البخار. |
| تحتوي السخانات الفائقة عادةً على عدة دوائر أنبوبية بالتوازي مع واحد أو أكثر من الانحناءات الراجعة ، متصلة بين الرؤوس. |
GMAW
|
|
