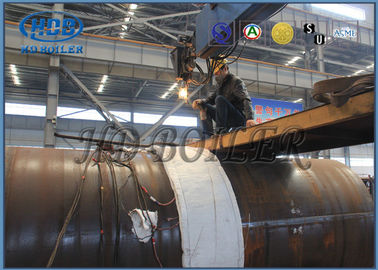

الكربون الصلب محطة توليد الطاقة CFB المرجل طبل البخار / ارتفاع ضغط ارتفاع درجة الحرارة طبل

الكربون الصلب محطة توليد الطاقة CFB المرجل طبل البخار / ارتفاع ضغط ارتفاع درجة الحرارة طبل

مقدمة

تعتبر أسطوانة البخار ميزة قياسية في غلاية أنابيب المياه.إنه خزان ماء / بخار في الطرف العلوي لأنابيب المياه.يقوم الأسطوانة بتخزين البخار المتولد في أنابيب الماء ويعمل كفاصل طور لخليط البخار / الماء.يساعد الاختلاف في الكثافة بين الماء الساخن والبارد في تراكم الماء "الأكثر سخونة" والبخار المشبع في أسطوانة البخار.

أسطوانة البخار هي الواجهة الأساسية بين الماء والبخار.في مصنع يعمل بالفحم ، يمر الماء المغذي للغلاية عبر الموفر إلى الأسطوانة حيث ينفصل البخار عن مياه التغذية ويتم سحبها إلى السخان الفائق ، ومن الضروري الحفاظ على مستوى سائل ثابت في الجزء العلوي من أسطوانة البخار لتوفير جودة البخار.يجب أن تتحمل الأجهزة درجات حرارة وضغوط عالية.

إجراءات العمل

ظروف عمل الأسطوانة معقدة وعواقب الحوادث خطيرة.من الضروري التحكم الصارم في التركيب الكيميائي ، والخصائص الميكانيكية ، وجودة اللحام والمعالجة للمواد المستخدمة في البراميل ، واجتياز سلسلة من الاختبارات الصارمة.تتكون الاسطوانة من جسم اسطوانة ورأس.

1. الأسطوانة: تشير إلى جزء الأسطوانة من الأسطوانة.يرتبط قطرها الداخلي وطولها بوضع الدوران وسعة الغلاية ومعايير البخار وهيكل المعدات الداخلية.عادة ما يتم دحرجة أسطوانة البخار على آلة بكرات متعددة.جدار الأسطوانة لمرجل الضغط تحت الحرج سميك جدًا بحيث لا يمكن الضغط عليه في الضغط العملاق.

2. الرأس: غلايات الضغط دون الحرج عادة ما تكون نصف كروية ، ومراجل الضغط العالي والضغط العالي للغاية تكون بيضاوية ، والغلايات ذات الضغط المتوسط ​​عبارة عن بيضاوي مسطح نسبيًا ، مع فتحات على الرأس لتركيب وصيانة الأجهزة الداخلية.يتم ضغط الرأس على مكبس هيدروليكي أو معصرة زيت.

1. يدخل خليط البخار والماء القادم من جدار الماء إلى الأسطوانة من خلال أنبوب المدخل العلوي للأسطوانة.على طول الممر الحلقي الضيق الذي يتكون من الجدار الداخلي للأسطوانة وبطانة القوس ، يمكن نقل خليط الماء والبخار بشكل موحد إلى الجدار الداخلي للأسطوانة بمعدل تدفق مناسب ، وبالتالي التغلب على صعوبة الاختلاف المفرط في درجات الحرارة بين الأسطوانة. الجدران العلوية والسفلية للأسطوانة أثناء بدء تشغيل وإغلاق الغلاية وتمكين بدء التشغيل بشكل أسرع.

2. يدخل خليط البخار والماء الذي يدخل الأسطوانة إلى فاصل البخار والماء ، ويستخدم القصور الذاتي لتغيير اتجاه التدفق لفصل خليط الماء والبخار ، وهو أول فصل لخليط الماء والبخار.

3. لا يزال البخار المفصول يحتوي على الكثير من الماء.يدخل في فاصل اللوح المموج من أعلى الفاصل.يتدفق البخار مع بعض قطرات الماء من خلال الشقوق بين الألواح المموجة ، وتتشكل طبقة الماء على الجدار المعدني لتتدفق إلى أسفل.

4. يتم أخيرًا تنظيف البخار بعد الفصل الثانوي بالبخار ، ويتم فصل الجاذبية باستخدام فرق كثافة الماء ، وهو الفصل الثالث.

5. بعد ثلاث عمليات فصل ، يلبي البخار معيار جودة البخار ، ويؤدي إلى المسخن الصفيحي من أنبوب البخار المشبع في الجزء العلوي من الأسطوانة.

تفاصيل فصل البخار عن الماء

فصل البخار الأساسي عن الماء يزيل كل البخار تقريبًا من الماء بحيث تتم إعادة تدوير القليل جدًا من البخار من قاع الأسطوانة باتجاه الأنابيب الساخنة من خلال وصلة المخرج (الواصل السفلي).

عند الفصل الثانوي، يمر البخار من خلال مرحلة ثانوية من الفواصل أو عناصر الغسل (عادة صفائح متوازية مموجة متقاربة) لإزالة قطرات الماء النهائية.ثم يتم استنفاد البخار من خلال منافذ مختلفة.

مكملات

المكونات الرئيسية في نظام المرجل هي سخانات مياه تغذية الغلايات ، ونزع الهواء ، والمرجل ، ومضخة التغذية ، والموفر ، والغلاية ، والمسخن ، والمخفف ، ونظام البخار ، والمكثف ، ومضخة التكثيف.بالإضافة إلى ذلك ، هناك مجموعات من الضوابط لمراقبة تدفق الماء والبخار وتدفق الوقود وتدفق الهواء وإضافات المعالجة الكيميائية.

تصنيف

مراقبة الجودة

1. اختبار التأثير وتقرير حساب القوة مع معلومات المواد المطبقة.

2. 100٪ تقرير NDT (فحص غير مدمر) للوحة الفولاذية والأنبوب والقطب الكهربي

3. تقرير فحص الأشعة السينية والأشعة واختبار اختراق السائل (خط اللحام): لضمان جودة المرجل بالكامل

4. تقرير الاختبار الهيدروليكي: ضمان سلامة وضغط العمل القياسي
