اللحام الحلزوني ذو الزعانف الأنبوبة المرجل المقتصد حسابات التوفير عالية التردد

اللحام الحلزوني ذو الزعانف الأنبوبة المرجل المقتصد حسابات التوفير عالية التردد

  • اللحام الحلزوني ذو الزعانف الأنبوبة المرجل المقتصد حسابات التوفير عالية التردد
  • اللحام الحلزوني ذو الزعانف الأنبوبة المرجل المقتصد حسابات التوفير عالية التردد
  • اللحام الحلزوني ذو الزعانف الأنبوبة المرجل المقتصد حسابات التوفير عالية التردد
  • اللحام الحلزوني ذو الزعانف الأنبوبة المرجل المقتصد حسابات التوفير عالية التردد
اللحام الحلزوني ذو الزعانف الأنبوبة المرجل المقتصد حسابات التوفير عالية التردد
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HD BOILER
إصدار الشهادات: ISO9001 , SGS , TUV , ASME , EN
رقم الموديل: المقتصد
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة / مجموعات 10 طن
الأسعار: Negotiable
تفاصيل التغليف: التعبئة صالحة للابحار
وقت التسليم: 30 يوما
شروط الدفع: ويسترن يونيون ، L / C ، T / T
القدرة على العرض: 500 طن شهريا
اتصل
مفصلة وصف المنتج
مواد: الكربون الصلب نطاق التطبيقات: محطة كهرباء حياة صناعية
وقود: الفحم / الغاز / الزيت ، حرارة الماء المبدأ: توفير الحرارة
اللون: كالشرط الخاص بك اسم العلامة التجارية: HD BOILER
تسليط الضوء:

المقتصد محطة الطاقة

,

المقتصد للمرجل





اللحام الحلزوني ذو الزعانف الأنبوبة المرجل المقتصد حسابات التوفير عالية التردد





ASME قياسي عالي التردد لحام لولبي ذو زعانف أنبوب مرجل سبارت جزء المقتصد



مقدمة



المقتصد



 جزء المرجل القياسي ASME H موفر الأنبوب ذو الزعانف مع شهادة ISO هو نوع من أجزاء الغلاية ، للحصول على تماثل دائري من الصلب يتم لحامهما على أنابيب الفلورسنت لتشكيل الأجزاء الإضافية شكل إيجابي يشبه إلى حد كبير الحرف "H" ، لذلك يسمى أنبوب H-fin.موفر الأنبوب ذو الزعانف H يستخدم على نطاق واسع في غلايات المرافق ، والغلايات الصناعية ، والطاقة البحرية ، مثل ذيل مكونات المبادل الحراري.





الهيكل المادي لمقتصد الأنبوب ذو الزعانف H للغلاية

يتكون من جادة من أنابيب الزعنفة H ، رؤوس مدخل ومخرج ، ثني ، هيكل وغيرها المساعدين.

خصائص المقتصد الأنبوب ذو الزعانف H للغلاية

1).أضف منطقة التبادل الحراري وقلل عدد الأنابيب ، وقم أيضًا بزيادة منطقة قسم تدفق الدخان لتقليل سرعة الدخان والتآكل.

2).يمكن تصنيع أنبوب الزعنفة من النوع H لمضاعفة أنبوب الزعنفة من النوع H ، والصلابة العالية لتناسب صف الأنبوب الطويل.

3).يتم ترتيب جهاز التوفير من النوع H في خط لجعل المساحة في العديد من المناطق الصغيرة ، ومتوسط ​​تدفق الهواء لتقليل التآكل.

4).مع قناة مستقيمة للحصول على أفضل تأثير نفخ الرماد.

5).هيكل مدمج لتقليل الوزن وتقليل تكلفة التصنيع.



تحديد


وصف المقتصد المرجل
مواد سبائك الصلب ، الكربون الصلب ، SA210C ، SA213T22 ، إلخ.
معيار المواد ASTM أو EN أو ISO إلخ.
البعد التخصيص
وزن

الحد الأدنى: 10 طن

الحد الأقصى: 1000 طن

عملية الصهر: EF + LF + VD
معالجة المواد ← السبيكة ← الدرفلة على الساخن / البارد ← المعالجة الحرارية (التطبيع + التقسية) ← الفحص ← المعالجة بالقطع الخشنة ← UT ← المعالجة الحرارية الثانية ← المعالجة النهائية ← الفحص
معيار UT ASTM A388 أو EN10228 ، إلخ

المواصفات الفنية

الهيكل المادي
يتكون من جدية من أنابيب الزعنفة الحلزونية ورؤوس المدخل والمخرج والانحناء والإطار وغيرها من الملحقات.

ترتيب الهيكل
في ترتيب خط / متداخلة.

وظيفة



(1) المقتصد هو نظام توليد البخار مثل المرجل.عندما يتم تفريغ غاز العادم من أسطوانة المحرك عبر صمام العادم ، فإنه يذهب إلى المرجل لتوليد البخار عن طريق تسخين الماء.



(2) بعد أن يمر هذا الغاز من خلال الموفر ، يتم تسخين درجة حرارة غاز العادم المتبقية في الموفر.يساعد على توليد البخار ، كما أنه يحسن الكفاءة ويوفر استهلاك الوقود



(3) يستخدم المقتصد الحرارة المهدرة من عادم الغلاية ، والتي من الممكن أن تضيع في الغلاف الجوي (في معظم الحالات) لتسخين مياه التغذية مسبقًا في المرجل ، مما يحسن من كفاءة الغلاية ويقلل من تكاليف الوقود.

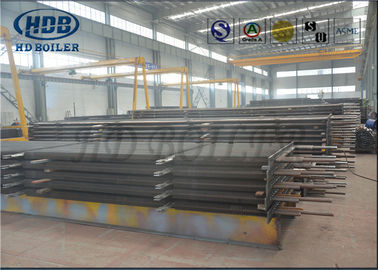

اللحام الحلزوني ذو الزعانف الأنبوبة المرجل المقتصد حسابات التوفير عالية التردد 0

متنوع



المقتصد المرجل فائدة

1 ينتج HDB موفرات لمراجل المرافق ، والتي تشمل الغلايات التي تعمل بالفحم أو الخشب أو الزيت أو أنواع الوقود الصلب الأخرى لإنتاج الكهرباء من بخار الغلاية عالي الضغط.
2 عادة ما توجد هذه المقتصدات في الممر الخلفي للغلاية وموجهة مع الأنابيب التي تعمل أفقيًا. يمر الماء المغذي للغلاية عبر دوائر الموفر في الاتجاه المعاكس لتدفق الغاز (يسمى التدفق المعاكس).
3 عادةً ما تُستخدم الأنابيب العارية لتقليل تلوث الرماد ، ولكن بعض الشركات المصنعة للمعدات الأصلية للغلايات تصمم اقتصاداتها بأنابيب ذات زعانف ، إما حلزونية أو ذات زعانف طويلة.
4 يمكن أن ينتج HDB عناصر اقتصادية إما بأنابيب عارية أو ذات زعانف لولبية أو طويلة الزعانف ، وإذا كنت تفضل ذلك ، أعد تصميم وحدتك إلى أحد أنواع الأنابيب الأخرى.يمكن لـ HDB أيضًا تصنيع رؤوس بديلة لجميع موفرات غلايات المرافق.



حزمة المرجل المقتصد

1 يتمتع HDB بقدرات تصنيع فريدة يستفيد منها مهندسو Optimus بشكل كامل عند تصميم اقتصاديات مصانع حامض الكبريتيك والمسخنات الفائقة.
2 غالبًا ما يسمح هذا بتكوين وحدات Optimus لتحقيق كفاءات أعلى في نقل الحرارة مما يؤدي إلى تقليل متطلبات مساحة السطح ، وبالتالي منتج منخفض السعر.
3 يستخدم HDB قدراته في الموقع لزعنفة وثني الأنابيب ، وآلة وتصنيع الرؤوس ، وحفر صفائح الأنابيب ، وقطع وتحضير جميع مواد التغليف ، وتنفيذ جميع أجزاء الضغط ولحام الغلاف.
4 وهذا يمنح HDB مزيدًا من التحكم في تسلسل التصنيع والجدول الزمني مما ساعدنا على تحقيق سجل رائع لأداء التسليم في الوقت المحدد.



HRSG المقتصد

1 يتم تكوين المقتصدون لوحدات HRSG الحالية مع أنابيب fintub التي تتدلى عموديًا.يحتوي HDB على ملفات مقتصد ملفقة لجميع شركات HRSG OEM تقريبًا ويفهم الميزات الفريدة لكل منها.
2 في كثير من الحالات ، ترغب المرافق في ترقية اقتصاداتها من الفولاذ الكربوني العادي إلى مادة سبيكة للمساعدة في مقاومة التآكل المتسارع للتدفق (FAC) داخل الرؤوس وانحناءات الأنابيب.
3 HDB هو متجر شامل لتصنيع المقتصدات لأننا نجهز جميع المواد ونقوم بجميع أجزاء الضغط ولحام المرفقات ، من تشذيب الأنابيب ، وتصنيع الرؤوس ، وتجميع حزمة الملف.

* ملاحظة: HD BOILER يمكن أن تصمم نوعًا خاصًا من الموفر وفقًا لمتطلبات العميل.



امتحان

1 يتم استخدام أحدث نوع من آلات الانحناء على شكل حرف U من أجل الانحناء البارد الدقيق للأنابيب.
2 يتم إجراء الانحناء لجميع أنواع المبادلات الحرارية ، والمكثف ، والموفر ، وأنابيب الغلايات في الفولاذ المقاوم للصدأ غير الملحوم وكذلك الملحومة.
3 بعد ذلك ، يتم اختبار أنابيب الانحناء على شكل حرف `` U '' بالماء وتخفيف التوتر إذا طلب ذلك.
4 كما يتم تحضير القطع النموذجية لتحديد تقليل السماكة في جزء الانحناء.
5 يتم إجراء اختبار اختراق الصبغة على جزء الانحناء بحثًا عن الشقوق والعيوب أو أي نوع من العيوب.
6 يتم توفير تعبئة خاصة لمنع أي أضرار أثناء النقل.
