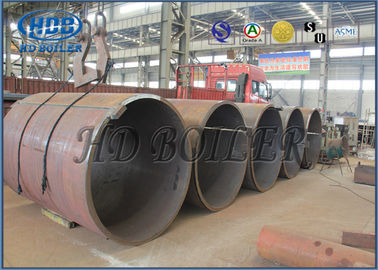

أسطوانة بخار الغلاية ASME 2017 Edition PWHT و NDE تتطلب ضغطًا عاليًا
تفاصيل المنتج
| كود التصميم والتصنيع: | قسم ASME I ، إصدار 2017 | ضغط التصميم: | 7.9 ميجا باسكال |
|---|---|---|---|
| درجة حرارة التصميم: | 300 ℃ | متطلبات الاقتراب من الموت: | مطلوب |
| PWHT: | مطلوب | ضغط الاختبار الهيدروستاتيكي: | 11.9 ميجا باسكال |
| إبراز |
طبل بخار في المرجل,طبل طين المرجل |
||
وصف المنتج
أسطوانة بخار الغلاية ASME 2017 Edition PWHT و NDE تتطلب ضغطًا عاليًا
وصف
| 1 | أ شارعطبل eam هي ميزة قياسية في ملف غلاية أنبوب الماء. |
| 2 | إنه خزان ماء / بخار في الطرف العلوي لأنابيب المياه. |
| 3 | تقوم الأسطوانة بتخزين البخار المتولد في أنابيب المياه وتعمل كمرحلة-فاصل لخليط البخار / الماء. |
| 4 | يساعد الاختلاف في الكثافة بين الماء الساخن والبارد في تراكم الماء "الأكثر سخونة" والبخار المشبع في أسطوانة البخار. |
| 5 | في البداية ، تم توصيل الأسطوانة المفردة في الأسفل وثلاثة براميل في الجزء العلوي من خلال شبكة من الأنابيب التي تم لحامها بالبراميل أعلاه وبالأسطوانة المفردة أدناه. |
وظيفة
| 1 | أ يتم استخدام حوض البخار بمفرده أو في الشركة أسطوانة الطين / أسطوانة مياه التغذية الموجودة في المستوى السفلي. |
| 2 | غلاية مع أسطوانة بخار وأسطوانة طين / ماء تسمى غلاية ثنائية الأسطوانة و وعاء البخار غلايات مع ما يسمى فقط المرجل أحادي الأسطوانة. |
| 3 | بناء غلاية ثنائية الأسطوانة مخصصة عادة لتصنيف مرجل الضغط المنخفض بينما تم تصميم الأسطوانة الأحادية إلى حد كبير لتصنيفات الضغط العالي. |
| 4 | يتم سحب البخار المنفصل من أعلى الأسطوانة وتوزيعه على العملية. |
| 5 | يؤدي تسخين البخار المشبع إلى جعل البخار شديد السخونة يستخدم عادة للقيادة توربينات البخارس. |
| 6 | يُسحب البخار المشبع من أعلى الأسطوانة ويدخل إلى الفرن مرة أخرى من خلال سخان فائق. |
| 7 | خليط من البخار والماء يدخل إلى أسطوانة البخار من خلال الأنابيب الصاعدة ، والأسطوانة الداخلية المكونة من مزيل الرطوبة يفصل قطرات الماء عن البخار لإنتاج بخار جاف. |
| 8 | يتدفق بخار الماء المشبع في قاع الأسطوانة إلى الأسفل عبر أنبوب الهابط ، وعادة ما يتم تسخينه ، من أجل الرأس وبراميل المياه. |
| 9 | يتم تغذية مياه التغذية أيضًا إلى أسطوانة الغلاية من خلال أنبوب تغذية البخار الممتد داخل الأسطوانة ، على طول أسطوانة البخار. |
متطلبات تقنية:
| 1 | سيكون التصميم والتصنيع وفقًا لقسم W / ASME I ، إصدار 2017 ومواصفات التصنيع. |
| 2 | جميع الأبعاد بالملم ما لم ينص على ذلك. |
| 3 | يجب أن تقوم جميع اللحامات المستعرضة والمحيطية بفحص RT |
| 4 | يجب أن تقوم لحامات المرفقات بالأسطوانة بفحص PT |
| 5 | PWHT لكل PW-391S مطلوب لأسطوانة البخار بالكامل بعد اكتمال اللحامات. |
| 6 | ستتم حماية الأطراف المعدة للحام الميداني بطبقة من deoxaluminate 2 `` من النهاية ثم تغطيتها ومختومة بشريط لتوفير إحكام إغلاق المياه بشكل أساسي. |
| 7 | سيتم طلاء الأسطوانة من الخارج بطبقة واحدة من الطلاء التمهيدي (باستثناء الفولاذ المقاوم للصدأ). |
| 8 | يجب حماية الحافة بشكل جيد |
انتباه
يعد مستوى الماء في أسطوانة بخار الغلاية أحد أهم معايير محطة توليد الطاقة للقياس والتحكم.يعد التحكم في مستوى الماء المناسب في الغلاية أمرًا بالغ الأهمية للتشغيل الآمن للغلاية.إذا كان المستوى منخفضًا جدًا ، فسوف تتلف أنابيب الغلاية بسبب ارتفاع درجة الحرارة.إذا كان المستوى مرتفعًا جدًا ، فلن تعمل فواصل البخار بشكل صحيح ، وسيكون التحكم في درجة الحرارة صعبًا ، وقد تتلف أنابيب التسخين الفائق والتوربينات بسبب الرطوبة أو المواد الكيميائية التي ترحل لمعالجة المياه.
