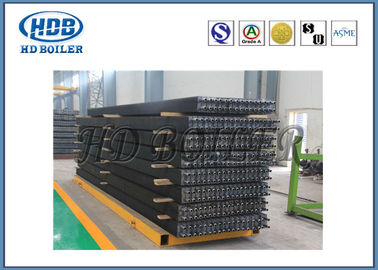

مبادل حراري أنبوب زعنفة من الفولاذ الكربوني المقاوم للصدأ لمحطة توليد الطاقة

مبادل حراري أنبوب زعنفة من الفولاذ الكربوني المقاوم للصدأ لمحطة توليد الطاقة

وصف المنتج

تعتبر أنابيب الزعانف جزءًا مهمًا من المرجل لمحطة تركيب المرافق / الطاقة.

تشمل منتجاتنا أنبوب الزعانف ، أنبوب الزعانف المبثوق ، أنبوب زعنفة اللحام ، أنبوب الزعانف من النوع L / LH ، أنبوب الزعانف من النوع H مع المادة A179 / Alu1060 ، الفولاذ المقاوم للصدأ ، النحاس ، النيكل النحاسي وما إلى ذلك.

معلمات ملموسة على النحو التالي:


ميزة

1- زيادة مساحة نقل الحرارة خارج الأنبوب

يمتد أنبوب الزعنفة من منطقة نقل الحرارة خارج أنبوب الضوء ، ويتكون سطح نقل الحرارة بالحمل الحراري من السطح الممتد وسطح أنبوب الضوء.تحت نفس حجم الشكل ، تكون مساحة نقل الحرارة أكبر بكثير من مساحة أنبوب الضوء ، وبالتالي تحسن بشكل كبير من قدرة نقل الحرارة على السطح الخارجي للأنبوب وكفاءة نقل الحرارة لموفر الفحم.

2. تقريب هيكل المبادل الحراري

تزيد حزمة أنبوب الزعنفة من مساحة نقل الحرارة في حجم جسم الوحدة ، وتقلل من حجم المبادل الحراري عندما يكون نقل الحرارة هو نفسه.

3. تحسين ظروف نقل الحرارة

الزعانف لتشكيل متاهة صغيرة من حقل سرعة غاز المداخن هو متوسط ​​مرتفع ومنخفض على كلا الجانبين ، وتأثير مجال درجة الحرارة ، وسرعة المداخن الصغيرة ستكون أعلى ، ويمكن أن تزيد من اضطراب تدفق الهواء بين الزعانف ، مما يتسبب في فصل طبقة حدود التدفق وتطوير الدورة ، وتخفيف الزعانف على الطبقة الحدودية للتدفق وطبقة الحدود الحرارية ، وتقصير طول طبقة حدود التدفق ، ويساعد على تدمير الطبقة الحدودية للطبقة الفرعية الصفحية ، والتي لها تأثير في تعزيز نقل الحرارة.

4. تقليل مقاومة تدفق السائل خارج الأنبوب

في اتجاه الزعانف وتنظيف اتجاه تدفق الهواء للعلبة الموازية للزعنفة ، على الرغم من أن حزم الزعانف المتداخلة لكل صف من مقاومة التهوية تبلغ حوالي 1.2 مرة من أنبوب الضوء ، في ظل نفس الظروف ، ولكن في أبعاد زعنفة بنك الأنبوب يكون حزمة أنبوب خفيف نسبيًا كل صف من زيادة مساحة التبادل الحراري أكبر بكثير من 1.2 مرة ، وبالتالي يمكن أن يقلل عدد صف حزمة الأنبوب ، مما يؤدي إلى انخفاض إجمالي قوة Yin للمبادل الحراري. تم تحسين قدرة أنبوب الزعنفة بشكل كبير ، يمكن تقليل سرعة السائل خارج الأنبوب بشكل مناسب بشرط ضمان قدرة نقل الحرارة ، بينما تتناسب مقاومة التدفق بشكل عام مع مربع السرعة ، لذلك يمكن تقليل سرعة السائل مقاومة المبادل الحراري وتوفير تكلفة التشغيل.

تقليل تآكل سطح التدفئة

عندما ينظف السائل ثنائي الطور الغازي سطح التسخين ، عندما تكون الجسيمات الصلبة مدمجة في تدفق التدفق عبر سطح المبادل الحراري ، فإن تأثير وقطع سطح المبادل الحراري سوف يتسبب في تآكل سطح التسخين ، وكمية التآكل هي يتناسب طرديًا مع المربع المكعب لسرعة السائل ، ومع تحسين قدرة نقل الحرارة لأنبوب الزعنفة ، يمكن تقليل سرعة السائل خارج الأنبوب وتقليل تآكل سطح التسخين بشكل كبير. ، يمكن لخصائص هيكل أنبوب الزعنفة أن تمكن السائل المتدفق عبر أنبوب الزعنفة لتشكيل ظروف تدفق تساعد على تقليل التآكل إلى حد معين ، وبالتالي إضعاف الضرر الرقمي الناجم عن تأثير وقطع الجزيئات الصلبة الصغيرة على سطح التسخين.

تحديد

من أجل ضمان أن هذه الوحدات تلبي توقعات العملاء ، تم إجراء سلسلة من الاختبارات أثناء العملية وفقًا لنظام مراقبة الجودة لمنتجات Fin Tube.بالإضافة إلى ذلك ، تم التحقق أيضًا من جودة المنتجات من قبل شركة اختبار مستقلة في الموقع.
