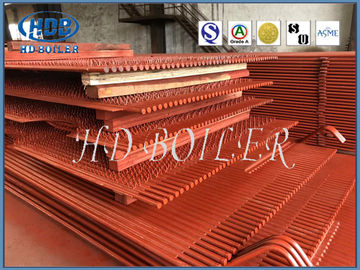

ألواح جدران مياه الغلايات القياسية عالية الكفاءة ASME ، وأنابيب جدار الماء في الغلاية
تفاصيل المنتج
| شرط: | جديد | نوع: | أنابيب جدار المرجل |
|---|---|---|---|
| تخصيص: | حسب الطلب | رمز النظام المنسق: | 3215960855 |
| مجموعة من التطبيقات: | محطة كهرباء صناعية | اسم: | لوحة الحائط المائية |
| إبراز |
ألواح الجدران المائية للغلايات وأنابيب جدران مياه الغلايات,boiler water wall tubes |
||
وصف المنتج
ألواح جدران مياه الغلايات القياسية عالية الكفاءة ASME ، وأنابيب جدار الماء في الغلاية
لوحات الحائط المائية الوصف
عادةً ما يتم وضعها عموديًا على السطح الداخلي لجدار الفرن ، وهي تستخدم بشكل أساسي لامتصاص الحرارة المشعة من اللهب وغاز المداخن عالي الحرارة في الفرن ، وهو النوع الرئيسي لسطح التسخين التبخيري للغلاية الحديثة وأيضًا الأساسي جزء من حلقة دوران الماء في الغلاية.بسبب دور جدار الفرن للتبريد والحماية ، ومن هنا جاء الاسم.
تم تصميم جدران تبريد المياه في الأصل ليس للتسخين ، ولكن لتبريد الفرن حتى لا يتضرر في درجات الحرارة المرتفعة. لاحقًا ، نتيجة لوظيفة التبادل الحراري الجيدة ، تم استبدال الأسطوانة تدريجياً لتصبح التدفئة الرئيسية أجزاء من المرجل.
يتم ترتيب سطح تسخين تبخيري يتكون من العديد من الأنابيب المتوازية على الجدار الداخلي لفرن الغلاية ، ويتمثل دور جدار الماء في امتصاص الحرارة المشعة لللهب ذي درجة الحرارة المرتفعة أو غاز المداخن في الفرن ، وتوليد البخار أو الماء الساخن في الفرن. الأنبوب ، يقلل من درجة حرارة جدار الفرن ، ويحمي جدار الفرن.في الغلاية ذات السعة الكبيرة ، تكون درجة حرارة اللهب عالية جدًا وشدة الإشعاع الحراري عالية جدًا ، وتحتوي الغلاية على 40 إلى 50 بالمائة أو أكثر من يمتص الحرارة بواسطة جدار الماء. باستثناء عدد قليل من الغلايات ذات السعة الصغيرة ، تستخدم غلايات أنابيب المياه الحديثة جدران تبريد المياه كسطح التسخين التبخيري الرئيسي.
معامل
| اسم | لوحة المياه الغشائية |
| مادة | الكربون الصلب والسبائك والفولاذ المقاوم للصدأ |
| حجم الأنبوب | Φ38 - 76 مم ، أو كما هو مطلوب |
| اساسي | ISO ، ASME |
| نموذج | رصع |
| تطبيق | يمكن تركيبه حول غرفة احتراق الغلاية |
أنواع
جدار مائي خفيف
يتكون الجدار المائي للأنبوب الخفيف من أنابيب فولاذية للغلايات العامة تستخدم على نطاق واسع في الغلايات الصغيرة والمتوسطة السعة.تقاس درجة إحكام ترتيب جدار التبريد بالماء بالنسب (s / d) بين تباعد الأنبوب والقطر الخارجي د للأنبوب.سعة الغلاية صغيرة ، s / d كبيرة (1.5 ~ 2) ، معدل استخدام المعادن مرتفع ، والأداء الوقائي لجدار الفرن ضعيف ، وعادة ما يتم بناء جدار الفرن الثقيل بالطوب الناري. انخفاض d (1.1 ~ 1.2) ، ومعدل استخدام المعدن منخفض ، ويمكن اعتماد جدار الفرن الخفيف ، وعندما يكون s / d <1.1 ، يمكن استخدام جدار الأنبوب ، وتكون عملية تصنيع جدار تبريد المياه بالأنابيب الخفيفة بسيطة و لا يتطلب معدات ميكانيكية كبيرة.ومع ذلك ، فإن إحكام الغلاية ضعيف ، وبنية جدار الفرن معقدة والبناء صعب ، كما أن هيكل الرافعة الداعمة معقد أيضًا.
جدار مائي غشاء
هيكل محكم الهواء لجدار مائي غشائي ملحوم بالأنابيب والزعانف المزايا: تسرب أقل للهواء في الفرن ؛ يمكن اعتماد جدار الأنبوب لتقليل حمل الهيكل الفولاذي وتقليل تكلفة المرجل. الهيكل المعلق وتحسين نظام التمدد الحراري.مناسب للإنتاج الميكانيكي الكبير ، معدل التجميع العالي ، سعة تخزين الحرارة الصغيرة ، تقصير وقت البدء والتوقف ، العيب هو أن عملية التصنيع أكثر تعقيدًا ، سعة كبيرة ، درجة حرارة عالية وعالية - غلايات الضغط تستخدم جدار مائي غشائي.
تطبيق
جدران الغلايات المائية عبارة عن جدران غشائية مصنوعة من أنابيب ملحومة مع أو بدون شريط معدني بينهما.تشكل هذه الجدران غلاف غرفة احتراق الفحم.يشار إلى أنابيب جدار الماء أيضًا باسم قسم المبخر ؛تحتوي على ماء في الغالب في صورة سائلة تتبخر تدريجياً مع ارتفاعها في الغلاية.
ضمان
1. ضمان لمدة سنة واحدة
2. قطع الغيار متوفرة بسعر تسليم المصنع
3. الجهد المختلفة المتاحة
4. اختبار 100٪ قبل التسليم
5. مساعدة العملاء للتحضير للبناء الأول ، ويمكن أيضا ترتيب مهندس تعليمات في الموقع للتركيب والتشغيل
6. تدريب مشغلي الخط الأول.
7. فحص المعدات.
