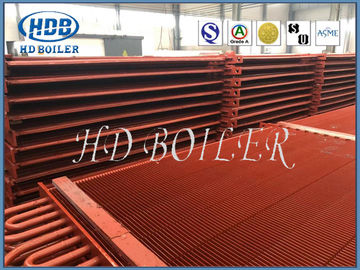

H ذات الزعانف الأنبوبية المرجل المقتصد مبادل حراري صناعي باستخدام معيار ASME

H ذات الزعانف الأنبوبية المرجل المقتصد مبادل حراري صناعي باستخدام معيار ASME

وصف

زعنفتان لأنبوب الزعنفة على شكل حرف h مستطيلة الشكل ، مربعة الشكل تقريبًا ، ويبلغ طول الجانب حوالي ضعف طول أنبوب الضوء ، ينتمي إلى سطح التسخين الممتد ، أنبوب الزعنفة على شكل حرف h يتبنى عملية اللحام بمقاومة الوميض ، والتي لديه معدل اندماج لحام عالي ، قوة شد عالية وموصلية حرارية جيدة. يمكن أيضًا تحويل أنبوب الزعنفة على شكل حرف h إلى أنبوب زعنفة مزدوج الأنبوب "dual-h" ، وهو ذو صلابة جيدة ويمكن تطبيقه في حالة أطول صفوف الأنابيب.

الهيكل المادي لمقتصد الأنبوب ذو الزعانف H للغلاية

يتكون من جدية من أنابيب الزعنفة H ورؤوس المدخل والمخرج والانحناء والإطار وغيرها من الملحقات.

خصائص المقتصد الأنبوب ذو الزعانف H للغلاية

1).أضف منطقة التبادل الحراري وقلل عدد الأنابيب ، وقم أيضًا بزيادة منطقة قسم تدفق الدخان لتقليل سرعة الدخان والتآكل.
2).يمكن تصنيع أنبوب الزعنفة من النوع H لمضاعفة أنبوب الزعنفة من النوع H ، والصلابة العالية لتناسب صف الأنبوب الطويل.
3).يتم ترتيب جهاز التوفير من النوع H في خط لجعل المساحة في العديد من المناطق الصغيرة ، ومتوسط ​​تدفق الهواء لتقليل التآكل.
4).مع قناة مستقيمة للحصول على أفضل تأثير نفخ الرماد.
5).هيكل مدمج لتقليل الوزن وتقليل تكلفة التصنيع.

تحديد

مزايا

1. مقاومة تآكل ممتازة

يرجع التآكل بشكل أساسي إلى تأثير تأثير القطع الرمادية على الأنبوب وتأثيره.التآكل هو الأشد حول الأنبوب عند مستوى 30 درجة.عندما يكون S1 / d = S2 / d = 2 ، يكون مقدار التآكل هنا 3 أضعاف متوسط ​​القيمة.

نظرًا لتغيير اتجاه تدفق الهواء ، فإن التآكل الأكثر شدة في الصف الثاني.عندما يكون S1 / d = S2 / d = 2 ، يكون الصف الثاني ضعف تآكل الصف الأول ، ويكون تآكل الصف التالي بشكل عام أعلى بنسبة 30٪ إلى 40٪ من الصف الأول.

ترتيب الصف الأول هو نفس ترتيب الصف الأول في التسلسل. في ظل نفس الظروف ، يكون الحد الأقصى للتآكل لحزمة الأنبوب الطولي 3-4 مرات أقل من حزمة الأنبوب المتعرج.

تتناسب سرعة تآكل الأنبوب بشكل مباشر مع معامل عدم الانتظام لسرعة غاز المداخن KV3.33 ، وتتناسب طرديًا مع معامل عدم الانتظام لتركيز الرماد المتطاير Ku.

يتم ترتيب موفر الأنبوب ذو الزعانف على شكل h بالتسلسل.تقسم الزعنفة على شكل حرف h المساحة إلى عدة مناطق صغيرة ولها تأثير تدفق موحد على تدفق الهواء.بالمقارنة مع موفر الأنبوب البصري ، وموفر الزعنفة الحلزونية ، وموفر الزعنفة الطولي بترتيب متداخلة ، فإن عمر التآكل أعلى بمقدار 3-4 مرات في ظل الظروف الأخرى.

المثبط الجانبي لغاز المداخن يحمي جزء الانحناء.

2. تقليل تراكم الغبار

يحدث تكوين الرماد على جانبي الأنبوب الخلفي والجانبين المتجهين للريح ، ومن السهل تنظيف الأنبوب عن طريق التشويش ، ويتراكم غبار أقل على الجزء الخلفي ، أما بالنسبة لترتيب الأنابيب بالتسلسل ، نظرًا لأن تدفق الهواء ليس من السهل تنظيفه في الجزء الخلفي من الأنبوب ، يوجد تراكم أكبر للرماد في ترتيب الأنابيب بالتتابع أكثر من العمود الخطأ.

يتم لحام الزعنفة من النوع h على جانبي الأنبوب ، والتي لا تتراكم الرماد ، بينما يتدفق تدفق الهواء بشكل مستقيم ، ولا يتغير اتجاه تدفق الهواء ، ولا تتراكم الزعنفة الرماد.

يتم ترك فجوة من 4-10 في منتصف الزعنفة من النوع h ، والتي يمكن أن توجه تدفق الهواء لاكتساح زعنفة الأنبوب لتراكم الغبار.

نظرًا لأن الزاوية الحلزونية للزعنفة توجه اتجاه التدفق ، فإن تراكم الرماد في أنبوب الزعنفة يكون أكثر خطورة ، ولا يمكن استخدام الموفر الذي لا يشكل رمادًا سائبًا. تظهر العملية الميدانية أن أنبوب الزعنفة على شكل حرف h لا يتراكم الرماد ، في حين أن الزعنفة الحلزونية خطيرة.

يتكون أنبوب الزعنفة الطولي من تدفق الهواء على طول الزعنفة حيث يتم لحام الزعنفة على سطح وخلف الرماد المتراكم ، وتكون بعض المناطق عرضة لتراكم الغبار.

الزعنفة على شكل حرف h ، والتي تشكل قناة مستقيمة على كلا الجانبين ، لها أفضل تأثير نفخ.

3. مساحة مدمجة ومنخفضة التكلفة

مجموعة الأنابيب مضغوطة كثيرًا وتقلل من ارتفاع دخان الذيل جيدًا.

يتم تقليل الوزن الإجمالي بشكل كبير وتقليل حمولة نظام التعليق.

تقليل تكلفة المقتصد والغلاية المتكاملة.

4. تقليل المقاومة الجانبية للدخان

تقليل تكلفة التشغيل والاستثمار للمروحة المستحثة.

5. تقليل وصلات اللحام وتحسين الموثوقية.
