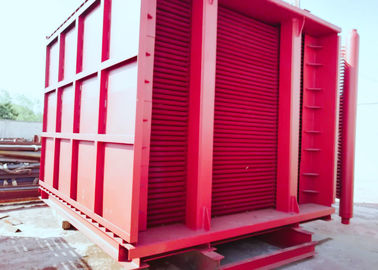

نظام التبادل الحراري لتجديد الغلاية المعيارية منخفضة الحرارة
تفاصيل المنتج
| اسم: | فرن المقتصد | الاستخدام: | محطة توليد الكهرباء / مرجل CFB |
|---|---|---|---|
| اكتب: | تداول طبيعي | بناء: | أنبوب الماء الساخن |
| إبراز |
المقتصد محطة الطاقة,المقتصد للمرجل |
||
وصف المنتج
درجة حرارة منخفضة لتجميع نظام التبادل الحراري المعياري بواسطة أنبوب الزعنفة المستخدم في المرجل
وصف
| 1 | للحصول على درجة مقبولة من الكفاءة وتقليل استهلاك الوقود قدر الإمكان عن طريق إدخال المزيد من سطح استرداد الحرارة بحيث تكون درجة حرارة الغاز عند القمع منخفضة قدر الإمكان.في الأنواع المشعة توجد عادة درجة حرارة أعلى بكثير للخروج من الغاز.لإجراء هذا التبادل الحراري الإضافي ، يتم استخدام الأسطح مثل المقتصدات وسخانات الهواء بشكل شائع. |
| 2 | في العديد من أنواع الغلايات المشعة ، توجد المقتصدات أيضًا مرتبة بشكل متكامل داخل وحدة الغلاية.تتكون في هذا الموقع من عدد من العناصر متعددة الحلقات للأنابيب العادية المتصلة في نهاياتها برؤوس المدخل والمخرج. |
| 3 | نظرًا لوجودها في منطقة درجة حرارة الغاز الساخن ومطلوب منها أداء مهمة تبادل حراري كبيرة ، يمكن تحويل جزء من الماء الذي يتم ضخه عبرها إلى بخار.يتم ترتيب موفرات التبخير هذه بحيث يدخل الماء إلى الرأس السفلي ويترك خليط البخار والماء من الرأس العلوي إلى أسطوانة البخار حيث ينفصل البخار والماء. |
وظيفة
(1) الموفر هو نظام توليد البخار مثل المرجل.عندما يتم تفريغ غاز العادم من أسطوانة المحرك عبر صمام العادم ، فإنه يذهب إلى المرجل لتوليد البخار عن طريق تسخين الماء.
(2) بعد أن يمر هذا الغاز من خلال الموفر ، يتم تسخين درجة حرارة غاز العادم المتبقية في الموفر.يساعد على توليد البخار ، ويحسن الكفاءة ويوفر استهلاك الوقود
(3) يستخدم المقتصد الحرارة المهدرة من عادم الغلاية ، والتي من الممكن أن تضيع في الغلاف الجوي (في معظم الحالات) لتسخين مياه التغذية مسبقًا في المرجل ، مما يحسن من كفاءة الغلاية ويقلل من تكاليف الوقود.
متنوع
المقتصد المرجل فائدة
| 1 | ينتج HDB موفرات لمراجل المرافق ، والتي تشمل الغلايات التي تعمل بالفحم أو الخشب أو الزيت أو أنواع الوقود الصلب الأخرى لإنتاج الكهرباء من بخار الغلاية عالي الضغط. |
| 2 | عادة ما توجد هذه المقتصدات في الممر الخلفي للغلاية وموجهة مع الأنابيب التي تعمل أفقيًا. يمر الماء المغذي للغلاية عبر دوائر الموفر في الاتجاه المعاكس لتدفق الغاز (يسمى التدفق المعاكس). |
| 3 | عادةً ما يتم استخدام الأنابيب المكشوفة لتقليل تلوث الرماد ، ولكن بعض الشركات المصنعة للمعدات الأصلية للغلايات تصمم اقتصاداتها بأنابيب ذات زعانف ، إما حلزونية أو ذات زعانف طويلة. |
| 4 | يمكن أن ينتج HDB عناصر اقتصادية إما بأنابيب عارية أو ذات زعانف لولبية أو طويلة الزعانف ، وإذا كنت تفضل ذلك ، أعد تصميم وحدتك إلى أحد أنواع الأنابيب الأخرى.يمكن لـ HDB أيضًا تصنيع رؤوس بديلة لجميع موفرات غلايات المرافق. |
حزمة المرجل المقتصد
| 1 | يتمتع HDB بقدرات تصنيع فريدة يستفيد منها مهندسو Optimus بشكل كامل عند تصميم اقتصاديات مصانع حامض الكبريتيك والمسخنات الفائقة. |
| 2 | غالبًا ما يسمح هذا بتكوين وحدات Optimus لتحقيق كفاءات أعلى في نقل الحرارة مما يؤدي إلى تقليل متطلبات مساحة السطح ، وبالتالي منتج منخفض السعر. |
| 3 | يستخدم HDB قدراته في الموقع لزعنفة وثني الأنابيب ، وآلة وتصنيع الرؤوس ، وحفر صفائح الأنابيب ، وقطع وتحضير جميع مواد التغليف ، وتنفيذ جميع أجزاء الضغط ولحام الغلاف. |
| 4 | وهذا يمنح HDB مزيدًا من التحكم في تسلسل التصنيع والجدول الزمني مما ساعدنا على تحقيق سجل رائع لأداء التسليم في الوقت المحدد. |
HRSG المقتصد
| 1 | يتم تكوين المقتصدون لوحدات HRSG الحالية بأنابيب fintub التي تتدلى عموديًا.يحتوي HDB على ملفات مقتصد ملفقة لجميع شركات HRSG OEM تقريبًا ويفهم الميزات الفريدة لكل منها. |
| 2 | في كثير من الحالات ، ترغب المرافق في ترقية اقتصاداتها من الفولاذ الكربوني العادي إلى مادة سبيكة للمساعدة في مقاومة التآكل المتسارع للتدفق (FAC) داخل الرؤوس وانحناءات الأنابيب. |
| 3 | HDB هو متجر شامل لتصنيع المقتصدات لأننا نجهز جميع المواد ونقوم بجميع أجزاء الضغط ولحام المرفقات ، من تشذيب الأنابيب ، وتصنيع الرؤوس ، وتجميع حزمة الملف. |
مزايا الأداء
1. تطبيق نظام استرداد الحرارة المفقودة لغاز المداخن لمداخن الذيل لمرجل محطة توليد الكهرباء
درجة الحرارة الحرارية منخفضة ، عادة 100 ℃ أو نحو ذلك بجودة ليست جيدة.
(1) هذا الجزء من استرداد الحرارة لا يعادل طريقة الحساب ، ولكن يجب أن يكون طريقة تحويل مكافئة أو حساب توازن الحرارة لتحديد الاستخدام الفعال لقيمة استرداد الحرارة (القانون الثاني للديناميكا الحرارية).
2. تستخدم في الغلايات الصناعية الأخرى في جهاز استرداد الحرارة المفقودة من غاز المداخن
(1) في ظل الظروف العادية ، يكون للاقتصاد الأولوية في تطبيقات محطة الطاقة.هذا لأنه في أنظمة الغلايات الصناعية الأخرى ، تكون موارد البخار المتاحة محدودة.بالنسبة للمستخدمين الذين لا يملكون بخارًا كافيًا ، يمكن اعتبار استرداد الحرارة من الموارد المتاحة بنسبة 100٪ ، والأكثر اقتصادا.
(2) مزايا مبادل نفايات غاز المداخن
| ◆ | تحسين كفاءة إعادة التدوير ، وتقليل استهلاك الفحم ؛ |
| ◆ | تحسين كفاءة إزالة الغبار (قبل تركيب مجمع الغبار) ؛ |
| ◆ | تقليل تبخر برج إزالة الكبريت ، توفير المياه. |
