| موك: | 1 مجموعة / مجموعات 10 طن |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | التعبئة صالحة للابحار |
| فترة التسليم: | 30 يوما |
| طريقة الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على التوريد: | 500 طن شهريا |

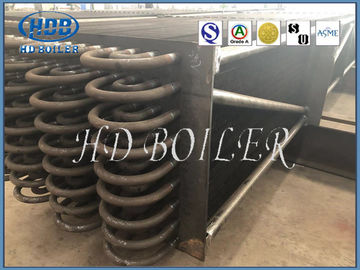

محطة توليد الطاقة الصناعية المرجل المقتصد أنبوب زعنفة التبادل الحراري معيار ASME
إدخال المنتج
HDB من الدرجة A الصناعية ذات الزعانف الحلزونية الموفرة للأنبوب هو مبادل حراري ، يستخدم لالتقاط غاز المدخنة الساخن للغلاية "الحرارة المفقودة أو المتبقية". عادةً ما تنقل موفرات الأنبوب ذات الزعانف الحلزونية الرخيصة والناعمة الحرارة المهدرة إلى مياه تغذية الغلايات أو حلقة المياه العائدة ، ولكن يمكن استخدامها أيضًا لتسخين المياه المنزلية أو سوائل المعالجة الأخرى.
يمكن أن يؤدي التقاط الحرارة المفقودة عادةً إلى تقليل الطلب الإجمالي للغلاية على الوقود ، فالوقود الأقل يساوي نقودًا أقل وانبعاثات أقل - لأن الغلايات تعمل الآن بكفاءة أعلى ، وهذا ممكن لأن تغذية الغلاية أو الماء العائد يتم تسخينه مسبقًا بواسطة الموفر ، لذلك لا تحتاج حلقة التسخين الرئيسية للغلاية إلى توفير حرارة كافية لإنتاج بخار معين أو ناتج ماء ساخن.
مرة أخرى ، تكون النتيجة توفير الوقود. يعمل موفر غلاية الأنبوب الحلزوني ذو الزعانف على تحسين كفاءة الغلاية عن طريق استخلاص الحرارة من غاز المداخن الذي يتم تفريغه بواسطة المرجل.
تكوين الخامات
إنها مصنوعة من أنابيب ذات زعانف حلزونية ، رأس مدخل ، رأس مخرج ، كوع ومواد داعمة أخرى.
الترتيب الهيكلي
الأنابيب ذات الزعانف الحلزونية هي عبارة عن ترتيب في الخط أو تخطيط متدرج ، والمياه في الأنبوب.
تحديد
| وصف | المقتصد المرجل |
| مادة | سبائك الصلب ، الكربون الصلب ، SA210C ، SA213T22 ، إلخ. |
| معيار المواد | ASTM أو EN أو ISO إلخ. |
| البعد | التخصيص |
| وزن |
الحد الأدنى: 10 طن الحد الأقصى: 1000 طن |
| عملية الصهر: | EF + LF + VD |
| معالجة | المواد ← السبيكة ← الدرفلة على الساخن / البارد ← المعالجة الحرارية (التطبيع + التقسية) ← الفحص ← المعالجة بالقطع الخشنة ← UT ← المعالجة الحرارية الثانية ← المعالجة النهائية ← الفحص |
| معيار UT | ASTM A388 أو EN10228 ، إلخ |
المواصفات الفنية
الهيكل المادي
يتكون من جدية من أنابيب الزعنفة الحلزونية ورؤوس المدخل والمخرج والانحناء والإطار وغيرها من الملحقات.
ترتيب الهيكل
في ترتيب خط / متداخلة.
وظيفة
1. المقتصد هو نظام توليد البخار مثل المرجل.عندما يتم تفريغ غاز العادم من أسطوانة المحرك عبر صمام العادم ، فإنه يذهب إلى المرجل لتوليد البخار عن طريق تسخين الماء.
2. بعد هذا الغاز يمر من خلال الموفر ، يتم تسخين درجة حرارة غاز العادم المتبقية في الموفر.يساعد على توليد البخار ، ويحسن الكفاءة ويوفر استهلاك الوقود
3- يستخدم المقتصد الحرارة المهدرة من عادم الغلاية ، والتي من الممكن أن تضيع في الغلاف الجوي (في معظم الحالات) لتسخين مياه التغذية مسبقًا في المرجل ، مما يحسن من كفاءة الغلاية ويقلل من تكاليف الوقود.
معايير التصنيع والقبول
| · | JB / T6512 "المرجل مع ظروف تكنولوجيا تصنيع أنبوب زعنفة اللحام المقاومة للتردد العالي" |
| · | HG / T3181 "أنبوب زعنفة اللحام ذات المقاومة العالية التردد" |
| · | JB / T6511 "الشروط الفنية لاختبار الأنابيب ذات الزعانف الحلزونية." |
| · | JB1611 "شروط تجميع صندوق بدة أنبوب المرجل" |
| · | JB / T1612 "ظروف تصنيع ضغط الغلايات". |
| · | JB16I3 "ظروف لحام أجزاء ضغط المرجل." |
اختبار
| 1 | يتم استخدام أحدث نوع من آلات الانحناء على شكل حرف U من أجل الانحناء البارد الدقيق للأنابيب. |
| 2 | يتم إجراء الانحناء لجميع أنواع المبادلات الحرارية ، والمكثف ، والموفر ، وأنابيب الغلايات المصنوعة من الفولاذ المقاوم للصدأ غير الملحوم وكذلك الملحومة. |
| 3 | بعد ذلك ، يتم اختبار أنابيب الانحناء على شكل حرف `` U '' بالماء وتخفيف التوتر إذا طلب ذلك. |
| 4 | كما يتم تحضير القطع النموذجية لتحديد تقليل السماكة في جزء الانحناء. |
| 5 | يتم إجراء اختبار اختراق الصبغة على جزء الانحناء بحثًا عن الشقوق والعيوب أو أي نوع من العيوب. |
| 6 | يتم توفير تعبئة خاصة لمنع أي أضرار أثناء النقل. |
