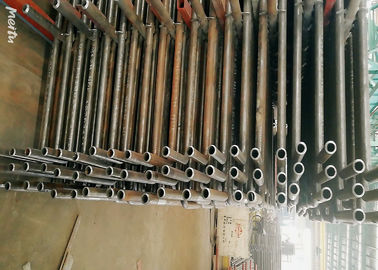

سخان عالي الكفاءة لأجزاء الغلايات ومعيار إعادة التسخين ASME قياسي
تفاصيل المنتج
| تطبيق: | محطة توليد الكهرباء والصناعة | وقود المرجل: | الفحم / الغاز / الفحم / حرارة الماء |
|---|---|---|---|
| الكلمة الرئيسية: | أنبوب سخان الغلاية | التعبئة: | التعبئة صالحة للابحار |
| اسم المنتج: | أنبوب فائق التسخين | المعالجة السطحية: | رسم |
| إبراز |
سخان الحمل الحراري,سخان في المرجل |
||
وصف المنتج
سخان عالي الكفاءة وأجزاء الغلايات ، المرافق / محطة الطاقة باستخدام ، معيار ASME
وصف المنتج
السخان الفائق هو جهاز يستخدم لتحويل البخار المشبع أو البخار الرطب إلى بخار شديد السخونة أو بخار جاف.يتم استخدامه في محطات الطاقة.تستخدم السخانات الفائقة في المحركات البخارية أو في العمليات ، مثل إعادة التشكيل بالبخار.هناك ثلاثة أنواع من السخانات الفائقة: المشعة ، والحمل الحراري ، والمدفأة بشكل منفصل.يمكن أن يختلف حجم السخان الفائق من بضع عشرات من الأقدام إلى عدة مئات من الأقدام (بضعة أمتار إلى مئات الأمتار).
إعادة التسخين هي نفسها السخانات الفائقة ولكن نظرًا لأن درجة حرارة خروجها أقل قليلاً من السخانات الفائقة وضغطها أقل بنسبة 20٪ -25٪ من السخان الفائق ، فيمكنها تحمل سبائك مادية أقل جودة.
تفاصيل
• يرفع السخونة الزائدة من الكفاءة الكلية بالإضافة إلى تجنب التكثيف المفرط في المراحل الأخيرة من التوربين مما يؤدي إلى تجنب تآكل الشفرة.
• يتم استخدام حرارة غازات الاحتراق من الفرن لإزالة الرطوبة من البخار وتسخين البخار.
• تحتوي السخانات الفائقة عادةً على عدة دوائر أنبوبية بالتوازي مع واحد أو أكثر من الانحناءات الراجعة ، متصلة بين الرؤوس.
• يتم نقل الحرارة من الغازات الساخنة إلى البخار الموجود في السخان الزائد عند درجات حرارة عالية.
• لذلك يتم ترتيب القسم الرئيسي من السخان الفائق في تدفق معاكس وقسم ثانوي في تدفق متوازي لتقليل درجة حرارة إجهاد جدار الأنبوب.
اختلافات
| اكتب | مزايا | سلبيات | طريقة الدعم |
| نوع قلادة | 1. دعم هيكلي قوي | 1. انسداد التدفق بالبخار المكثف 2. يحتاج إلى إعادة تشغيل بطيئة لتطهير المياه التي تتراكم في القاع. | مدعوم من أعلى |
| النوع المقلوب | 1- التصريف المناسب للبخار المكثف | 1. تفتقر إلى الصلابة الهيكلية ، خاصة في تدفق الغاز عالي السرعة | مدعوم من الأسفل |
| أفقي نوع |
1. الصرف السليم 2. صلابة هيكلية جيدة. |
1. إنهم لا ينظرون إلى اللهب مباشرة لذا فهم من نوع الحمل الحراري | عادة ما يتم دعمها في قنوات الغاز العمودية الموازية للفرن الرئيسي. |
معايير التصنيع والقبول
JB / T1611 "المواصفات الفنية لتصنيع أنابيب الغلايات."
JB / T1612 "الشروط الفنية لاختبار ضغط المرجل".
JB / T1613 "المواصفات الفنية للحام أجزاء الضغط من المرجل."
JB / T1615 "المواصفات الفنية لطلاء وتعبئة المرجل".
JB / T3375 "قواعد قبول مواد بناء المرجل".
المهام
وظائف Superheater على النحو التالي:
1. أسطوانة البخار المشبعة الجافة لزيادة تسخين البخار المحمص.عندما تتعايش الصودا ، تسخن الصودا الخليط ، لا يمكن استخدام الحرارة المضافة إلا لجعل ماء الصودا يتبخر إلى بخار في الخليط ، ولا يمكن أن تجعل درجة حرارة البخار للبخار شديد السخونة.للوصول إلى البخار شديد السخونة ، فإن الطريقة الشائعة هي فصل البخار عن خليط الصودا ، لمزيد من التسخين ، تصبح مكونات هذه المهمة هي السخان الفائق.
2.خفض درجة حرارة غاز المداخن ، واستعادة الحرارة في غاز المداخن ، وتحسين كفاءة المرجل.
إعادة التسخين هو نوع من أنواع السخانات البخارية التي تعيد تسخين البخار منخفض الضغط الذي قام بعمله ويصل إلى درجة حرارة معينة.يعمل دور إعادة التسخين على تحسين الكفاءة الحرارية لدوران محطة توليد الطاقة ، ويجعل درجة حرارة البخار لشفرة المرحلة النهائية من التوربينات البخارية يتم التحكم فيها ضمن النطاق المسموح به.
1 ، دور جهاز التسخين ، هو القيام ببعض الأعمال في التوربينات البخارية ذات الأسطوانة البخارية عالية الضغط ، والعودة إلى المرجل لإعادة التسخين ، ثم يتم إعادتها إلى أسطوانات الضغط المتوسط والمنخفض للتوربين لمواصلة العمل.
2. تلبية معايير تركيب جهاز إعادة التسخين: من أجل تحسين كفاءة دورة الوحدة ، فقط زيادة ضغط البخار وعدم زيادة درجة الحرارة ، سيجعل رطوبة عادم التوربينات البخارية عالية جدًا ، مما يؤثر على سلامة التوربينات البخارية. الزيادة الإضافية في درجة حرارة البخار محدودة بخصائص درجات الحرارة المرتفعة وتكلفة الفولاذ ، وباستخدام دورة إعادة التسخين ، تزداد انخفاض المحتوى الحراري المفيد للبخار في التوربينات البخارية ، مما قد يؤدي إلى زيادة كفاءة الدورة (يمكن لإعادة التسخين الأولي تحسين كفاءة الدورة بنسبة 4٪ -6٪ ، يمكن زيادة التسخين الثانوي بحوالي 2٪) ، بالإضافة إلى ذلك ، يمكن تقليل رطوبة العادم بشكل كبير.
الشهادات
تعريف عن الشركة
تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، Ltd (المتاجرة باسم HD Boiler) ، تنتج محطة طاقة ؛صناعي؛الحرارة المهدرةحرق النفايات؛الكتلة الحيوية.الناقل الحراري العضوي والمراجل البخارية الكهربائية.إلى جانب مجموعة شاملة من أسطح التدفئة ، تقدم HD Boiler إلى السوق خدمة فريدة بما في ذلك تصميم المرجل وتصنيعه وتركيبه وصيانته واستبدال أجزاء ضغط الغلاية.
1. مساحة تصنيع 200000 متر مربع
2. 150 مهندسا
3. 600 لحام مشفر
4. 60 مفتشًا مرخصًا (مدربون NDT من المستوى الثالث)
5. تراخيص من الفئة أ لتصميم وتصنيع الغلايات
6. نظام الجودة ISO 9001: 2008
7. شهادة ASME للغلايات الكهربائية
8. ترخيص ختم ASME 'S' و 'U' و NB
